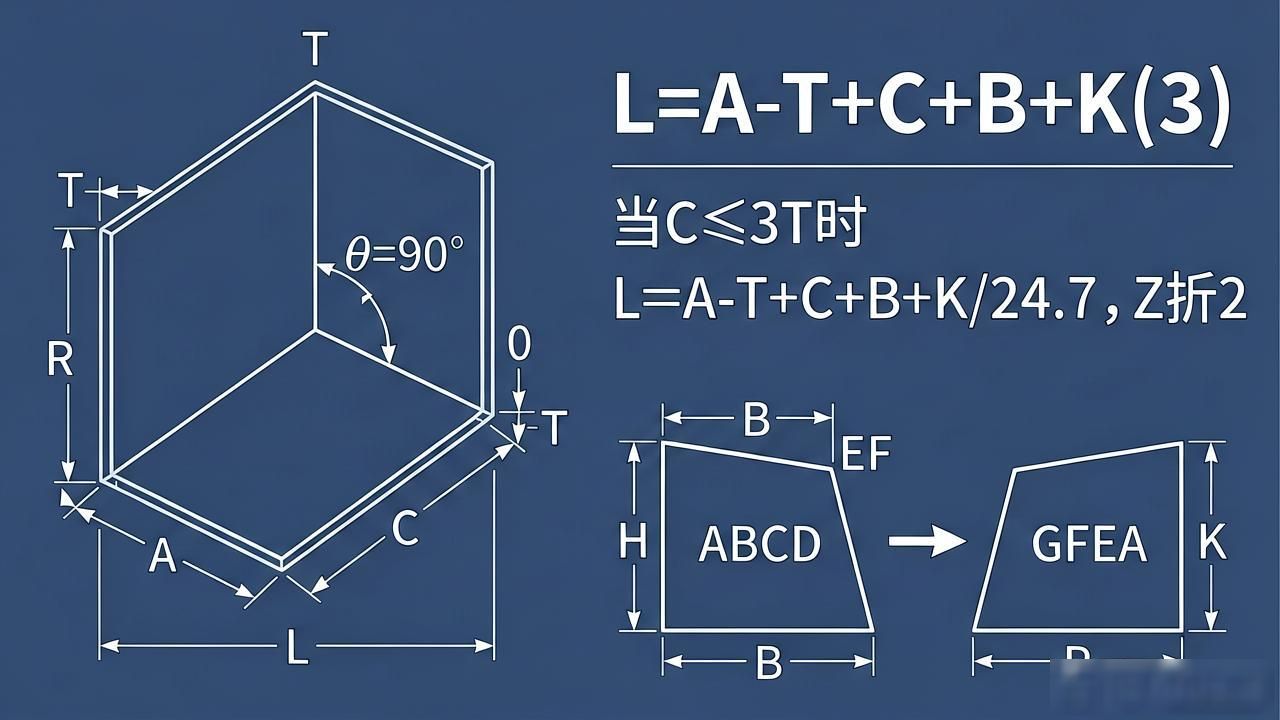

关于钣金里的展开计算, 4.1中, R等于0;折弯角θ是90°, (T:L等于A减去T加上C加上B加上K(3), 当C小于等于3T时, L等于A减去T加上C加上B加上K除以24.7, Z折2.C小于等于3T时, L等于A减去T加上C加上B加上D加上K)4.8抽芽, 抽芽孔尺寸计算原理是体积不变原理, 也就是抽孔前后材料体积不变。ABCD四边形面积等于GFEA所围成的面积。一般抽孔高度不深, 取H等于3P,P为螺纹距离, R等于EF见图示。因为T乘以AB等于(H减去EF)乘以EF加上π乘以(EF)的平方除以4, 所以AB等于({H乘以EF加上(π除以4减1)乘以EF的平方}除以T)。所以预冲孔孔径等于D减去2AB。T大于等于0.8时, 取EF等于60%T。在料厚T到Hmax时, 直边部展开与弯曲一致, 圆角处展开按保留抽高为H等于Hmax的大小套弯曲公式展开。连接处用45度线及圆角均匀过渡。当抽孔高度不高时, 也就是H小于等于Hmax时, 直边部展开与弯曲一致, 圆角处展开保留与直边一样的偏移值。以下Hmax取值原则供参考。当R大于等于4MM时, 材料厚度T等于1.2到1.4, 取Hmax等于4T;材料厚度T等于0.8到1.0, 取Hmax等于5T;材料厚度T等于0.7到0.8, 取Hmax等于6T;材料厚度T小于等于0.6, 取Hmax等于8T。当R小于1.5T时, 原则是直边部分按弯曲展开, 圆角部分按拉伸展开, 然后用三点切圆, 也就是PA-P-PB的方式作一段与两直边和直径为D的圆相切的圆弧。当Rd大于1.5T时, l按相应折弯公式计算。D除以2等于{(r加上T除以3)的平方加上2乘以(r加上T除以3)乘以(h加上T除以3)减去0.86乘以(Rd减去2T除以3)}。
(r+T/3)+0.16*(Rd-2T/3)

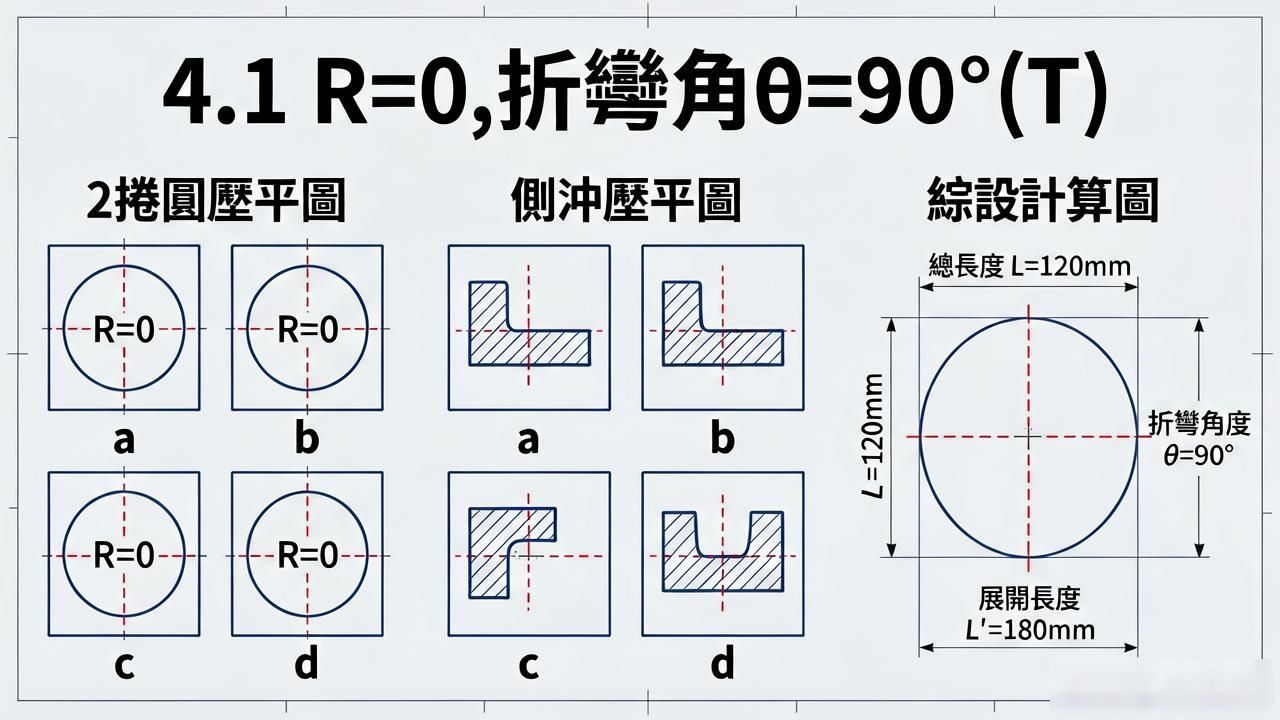

1/24.1, 2捲圓壓平圖, (a):展開長度L等於A加B減0.4T, 圖(b):壓線位置尺寸是A減0.2T, 圖(c):90°折彎處尺寸為A加0.2T, 圖(d):捲圓壓平後的產品形狀。4.13, 側沖壓平圖, (a):展開長度L等於A加B減0.4T, 圖(b):壓線位置尺寸A減0.2T, 圖(c):90°折彎處尺寸為A加1.0T, 圖(d):側沖壓平後的產品形狀。4.14, 綜合計算如圖, L等於料內加料內加補償量, 等於A加B加C加D加中性層弧長, 括號內為AA加BB加CC, 中性層弧長均按 “中性層到板料內側距離λ等於T/3”來計算。備註, a, 標注公差的尺寸設計值, 取上下極限尺寸的中間值作為設計標准值。b, 孔徑設計值, 一般圓孔直徑小數點取一位, 以配合沖頭加工方便性, 例, 3.81取3.9, 有特殊公差時除外, 例, Φ3.80加0.050取Φ3.84。c, 產品圖中未作特別標注的圓角, 一般按R等於0展開。附件一, 是常見抽牙孔孔徑一覽表, 料厚類型有0.6、0.8等等, 對應不同規格的孔徑。附件二, 是常見預沖孔孔徑一覽表, 料厚類型有0.6、0.8等等, 對應不同預沖孔孔徑。說明, 1, 以上攻牙形式均為無屑式。2, 抽牙高度一般均取H等於3P, P為螺紋距離, 即牙距。3, 內徑, M3對應Φ2.75等等。在R不等於0, θ等於90°時, 有折彎系數列表, 單位是mm, 板材有冷板、铝板等不同厚度對應不同折彎系數。注意, 折彎系數不是絕對的, 各加工工廠的钣金工艺工程師會根據所用GB材料以及加工機器而略有微弱變化。其它参考, 一, 冷轧钢板SPCC, 也就是电镀锌板SECC, 板厚有0.8、1.0、1.2、1.5、2.0、2.5、3.0、3.5、4.0这些规格。角度方面, 90°时对应的数值是1.4, 120°时对应的数值是0.7, 150°时对应的数值是0.2, 90°时还有1.5、1.7、2.0这些数据, 120°时还有0.7、0.86、1.0这些数据。150°时还有如0.2、0.3、0.4这样的数据。90°时还有1.6、1.8、2.1、2.4这些数据, 120°时还有0.8、0.9、1.0这些数据。150°时还有0.3、0.3、0.3这些数据。90°时还有1.6、1.9、2.2、2.5这些数据, 30°时还有0.3、0.34、0.4、0.5这些数据。45°时还有0.6、0.7、0.8、1.0这些数据。60°时还有1.0、1.1、1.3、1.5这些数据。120°时还有0.8、0.9、1.1、1.3这些数据。150°时还有0.3、0.3、0.2、0.5这些数据。还有90°时对应的是2.7、3.2这样的数据, 120°时对应的是1.3、1.6这样的数据, 150°时对应的是0.5、0.5这样的数据。90°时还有2.8、3.4、4.1这样的数据, 30°时还有0.5、0.6、0.7这样的数据。45°时还有1.0、1.3、1.5这样的数据。60°时还有1.7、2、2.4这样的数据。120°时还有1.4、1.7、2.0这样的数据。150°时还有0.5、0.6、0.7这样的数据。还有90°时对应的是4.3、4.7这样的数据, 120°时对应的是2.1这样的数据, 150°时对应的是0.7这样的数据。90°时还有4.5、5.0这样的数据, 120°时对应的是2.2这样的数据, 150°时对应的是0.8这样的数据。90°时还有单4.6, 且还有其他如6.2这样的数据, 120°时对应的是2.3这样的数据, 150°时对应的是0.8这样的数据, 90°时还有4.8、5.1、6.6这样的数据, 120°时还有且2.3、3.3这样的数据, 150°时还有0.8、1.1这样的数据。90°时还有5.7、6.4、7.0这样的数据, 120°时还有2.8、3.1、3.4这样的数据。150°时还有1.0、1.0、1.2这样的数据。90°时还有7.5 , 后面有一连串的横线。二, 压铆螺件底孔尺寸表, 1.压铆螺母柱, 型号代号有对应的底孔尺寸, M3×0.5 , (B)SO(O)(S)-M3-H对应的底孔尺寸是5.4 , M3×0.5 , (B)SO(O)(S)-3.5M3-H对应的底孔尺寸是5.4 , M4×0.7 , (B)SO(O)(S)-M4-H对应的底孔尺寸是6.0 , M4×0.7 , (B)SO(O)(S)-3.5M4-H对应的底孔尺寸是7.2 , M5×0.8 , (B)SO(O)(S)-M5-H对应的底孔尺寸是7.2 , M6×1.0 , (B)SO(O)(S)-M6-H对应的底孔尺寸是8.7。注为, SO SOS为通孔不通牙, SOO SOOS为通孔通牙, 加B为不通孔, 加S为不锈钢材料, H为螺母柱的高度。2.有一种名为压铆螺母的物件, 其具有型号代号, 还有底孔尺寸(mm), 分别是M2×0.4, 对应的型号是S(CLS)-M2-A, 底孔尺寸为4.2;M2.5×0.45, 型号是S(CLS)-M2.5-A, 底孔尺寸4.2;M3×0.5, 型号为S(CLS)-M3-A, 底孔尺寸4.2;M4×0.7, 型号是S(CLS)-M4-A, 底孔尺寸5.4;M5×0.8,型号为S(CLS)-M5-A, 底孔尺寸6.4;M6×1.0, 型号是S(CLS)-M6-A, 底孔尺寸8.7。需要注意的是, CLS表示的是不锈钢材料, S表示普通A3钢, A是螺母适用板厚材代号。3.将螺母镶入, 其有着型号代号, 底孔尺寸为(mm), 其中有M2×0.4, 对应F(S)-M2-A, 底孔尺寸是4.3, 还1有M2.5×0.45 , 对应F(S)-M2.5-A, 底孔尺寸同样是4.3, 再有M3×0.5 , 对应F(S)-M3-A, 底孔尺寸还是4.3, 另外有M4×0.7 , 对应F(S)-M4-A, 底孔尺寸为7.4, 还有M5×0.8 , 对应F(S)-M5-A, 底孔尺寸是7.9, 以及M6×1.0 , 对应F(S)-M6-A, 底孔尺寸为8.7, 需要注意的是, 当加S时表示为不锈钢材料, 而A乃是螺母适用板厚代号。4.型号代号为涨铆螺母, 其底孔尺寸相关信息如下, M3×0.5的涨铆螺母, 型号为Z-(S)-M3-1.2(1.5,2.0), 底孔尺寸是5.0;M4×0.7的涨铆螺母, 型号为Z-(S)-M4-1.2(1.5,2.0), 底孔尺寸是6.0;M5×0.8的涨铆螺母, 型号为Z-(S)-M5-1.2(1.5,2.0), 底孔尺寸是8.0;M6×1.0的涨铆螺母, 型号为Z-(S)-M6-1.2(1.5,2.0), 底孔尺寸是9.0;M8×1.25的涨铆螺母, 型号为Z-(S)-M8-1.2(1.5,2.0), 底孔尺寸是11.0。需注意, 加S的表示不锈钢材料, 之中的1.2、1.5、2.0属于常用适用板厚。5.以下是压铆螺钉相关信息, 型号代号分别对应不同底孔尺寸(mm), 有M2.5×0.45 、FH(S)-M2.5-L 、底孔尺寸为2.5 , 还有M3×0.5 、FH(S)-M3-L 、底孔尺寸是3 , 也有M3×0.5 、NFH(S)-M3-L 、底孔尺寸4.8 , 再有M4×0.7 、FH(S)-M4-L 、底孔尺寸4 , 以及M4×0.7 、NFH(S)-M4-L 、底孔尺寸4.8 , 另外有M5×0.8 、FH(S)-M5-L 、底孔尺寸5 , 还有M6×1.0 、FH(S)-M6-L 、底孔尺寸6。需注意, 加S为不锈钢材料, FH为圆头, NFH为六角头, L为螺钉总长度。Page 8 of 8
