能够自动开展钣金件, 极为便利钣金件制作、下料、折弯等, 有时候运用所画的钣金展开和实际的钣金展开存有差异, 但折弯尺寸不准确该如何处理呢? 实际上乃是钣金折弯参数未设置妥当, 今日, 小编就要来阐述怎样正确地设置钣金折弯参数。
钣金折弯参数存在着几个可供选择的项目, 它们分别是称作折弯系数表的一项、被叫做K因子的一项、名为折弯系数的一项、叫作折弯扣除的一项以及称为折弯计算的一项这5个参数。在现如今的状况下, 主要讲述那些最为简单同时又具备实用性的三个参数。

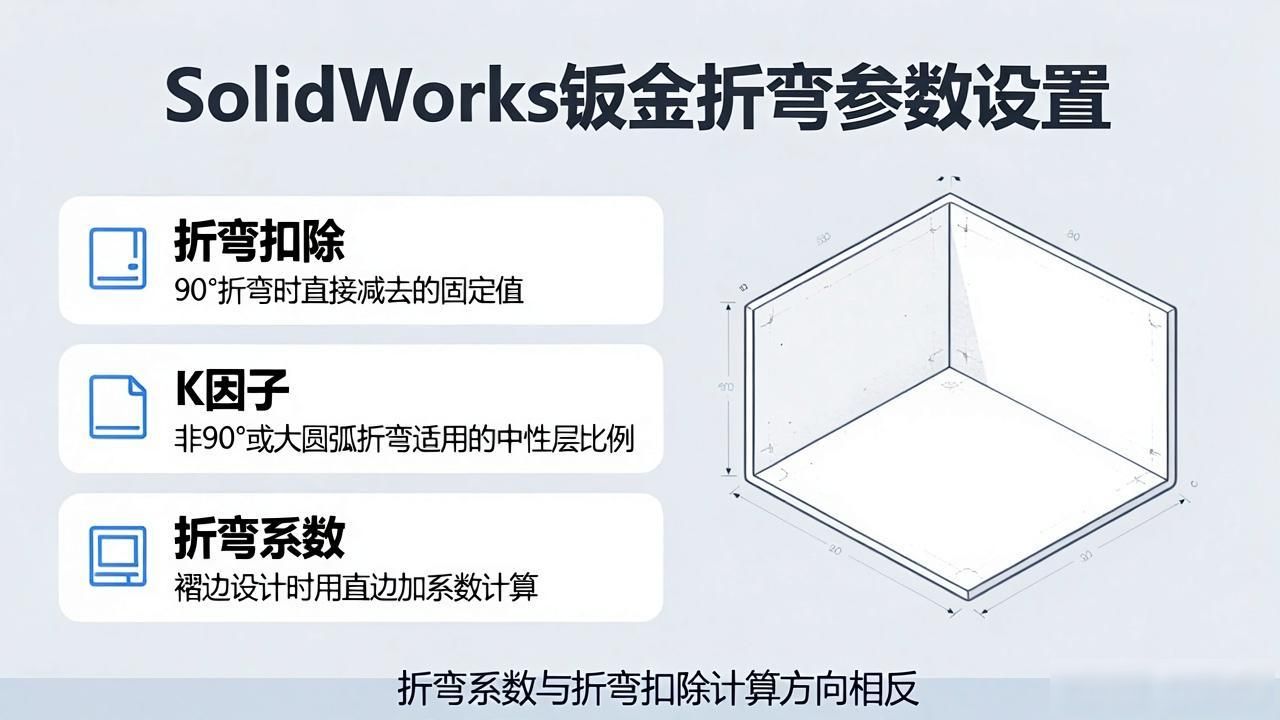

钣金折弯参数
折弯扣除, 此参数乃是我在绘制钣金件折弯之际最为常用的参数, 缘由在于其非常简洁, 契合实际情形。折弯扣除的数值等同于实际我们所运用的折弯系数, 举例而言: 为 1.7 倍的钣金厚度或者钣金厂自身的折弯系数表。部分钣金厂采用一条边减去 0.8 倍的钣金厚度, 在此处进行设置时需乘以 2, 也就是 1.6 倍的钣金厚度。此处的折弯扣除能够被理解成一个直角弯所减去的数值。
1mm钣金折弯扣除实例

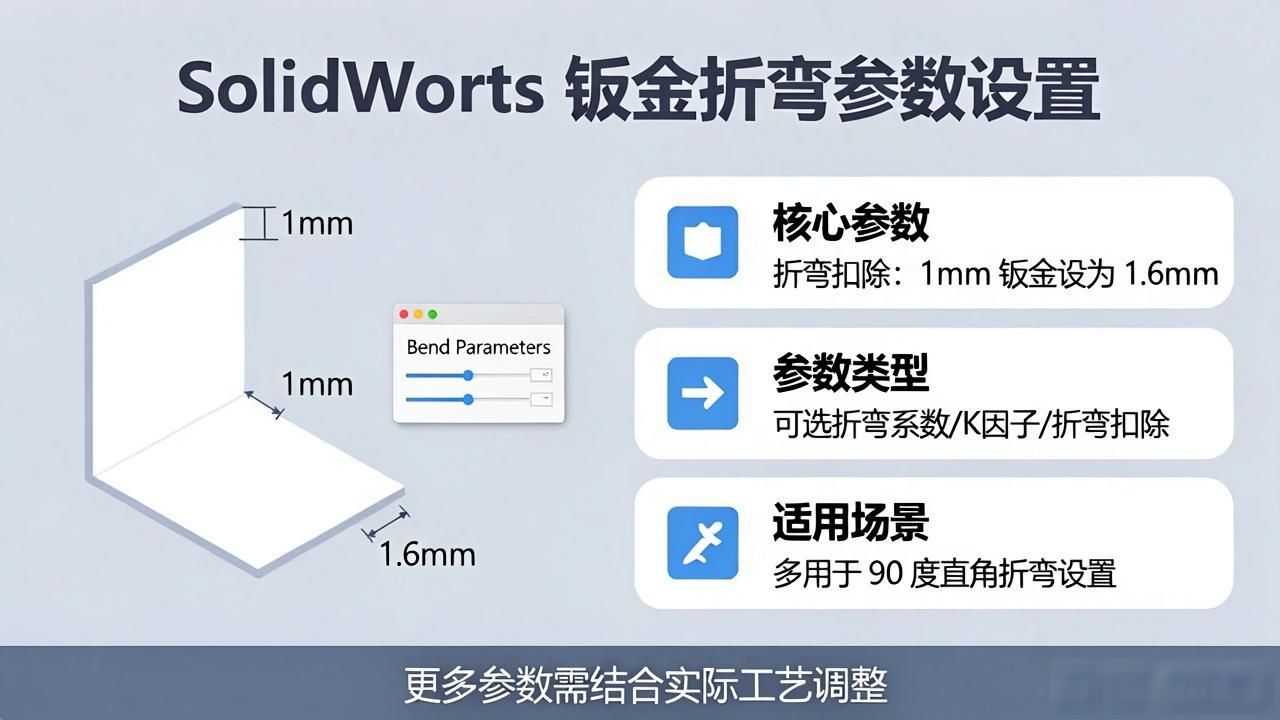

例如, 在上面那张图里, 1毫米的钣金折弯需要设置成, 折弯扣除等同于1.6毫米。
2.用于折弯90的钣金件设置, K因子折弯扣除较多被应用, 当碰到折弯大圆弧以及非90度折弯时, 它就不再适用了 , 先前提及文章中表明 钣金大圆弧折弯中性层位于钣金厚度的一半处 如此这里K因子可被设置作0.利用实例来看。
钣金大圆弧钣金折弯K因子

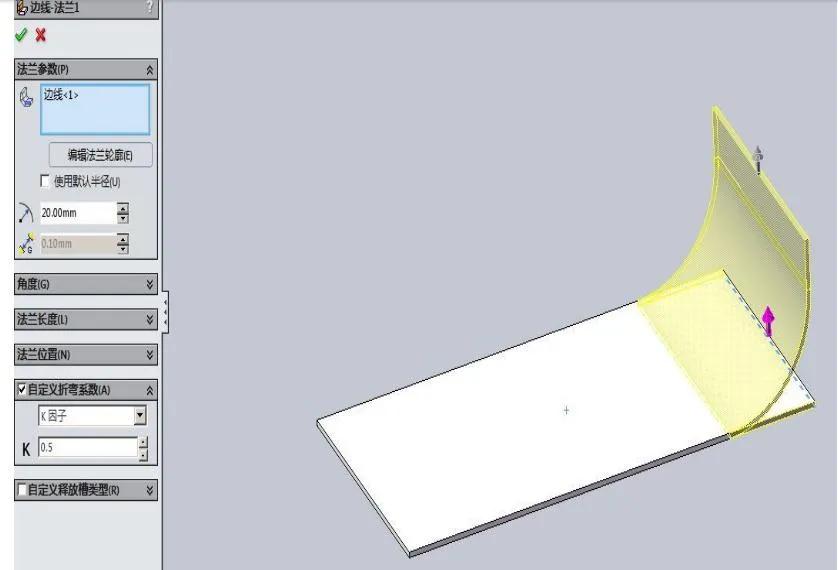

在钣金里, 不建议去设置大圆弧折弯K因子作为全局参数, 毕竟并非每个折弯都是大圆弧折弯呀。在此处, 能够单独去编辑折弯参数, 就像在边线 – 法兰1当中, 把使用默认半径前面那方框的√取消掉。折弯半径改成20mm, 在自定义折弯系数前面的方框√选上, 当中设置K因子为0.5才行。软件自动展开之后, 就会和手工展开计算的一样了。

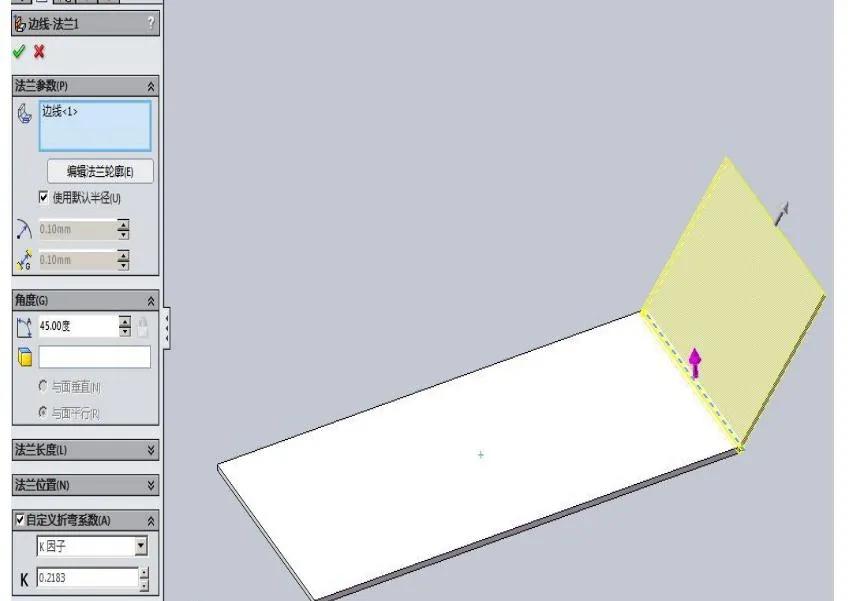

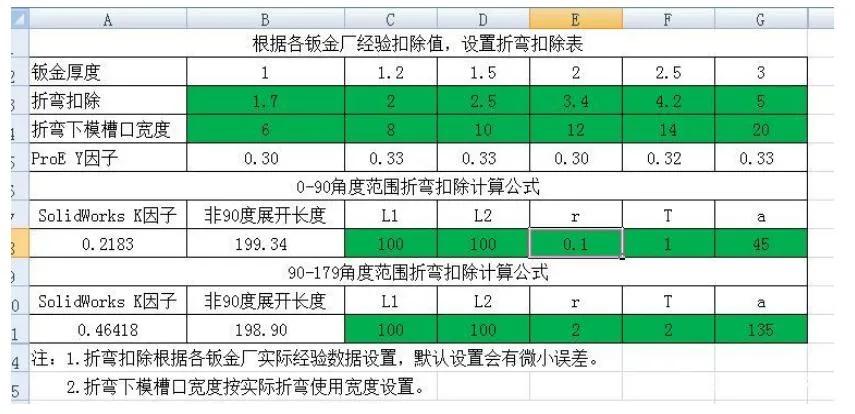

若非90度的钣金折弯予以设置, 同样地建议单独来进行自定义折弯系数的设定。比如说, 软件所设置的默认折弯钣金厚度为0.1mm, 对表格数据作出修改后, 能够自动计算从而得出K因子是0.2183。把这些参数于软件之中妥善设置好后, 便能够实现自动展开了。
非90度折弯K因子
非90度中K因子设置
3.设计钣金褶边时, 计算展开长度, 设置折弯扣除, K因子, 可能都不是我们想要的数值, 这里可利用折弯系数来设置, 软件中折弯系数是运算过程与折弯扣除决然相反的计算法子, 运用时采用折弯直边加折弯系数。
钣金褶边设置

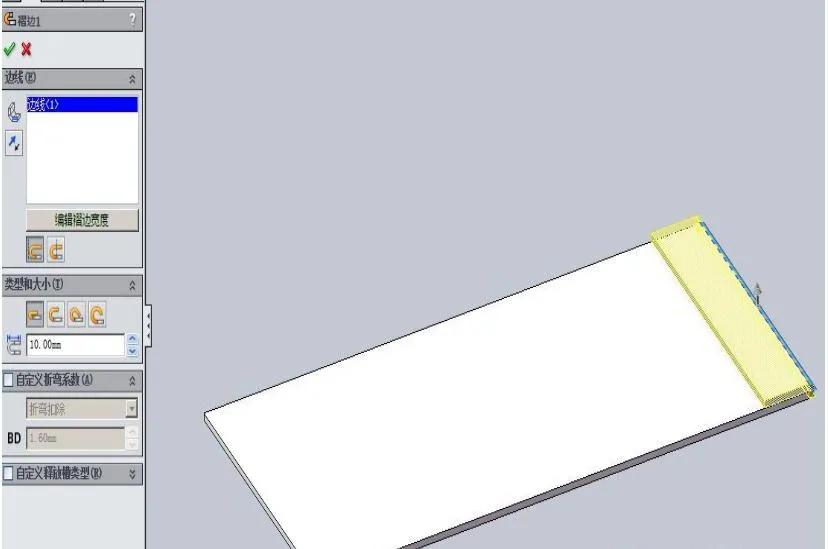

图纸之中, 钣金的长度是100, 褶边的长度为10, 当默认的折弯扣除是1.6的时候,展开之后, 会出现黄色的警告。
褶边展开

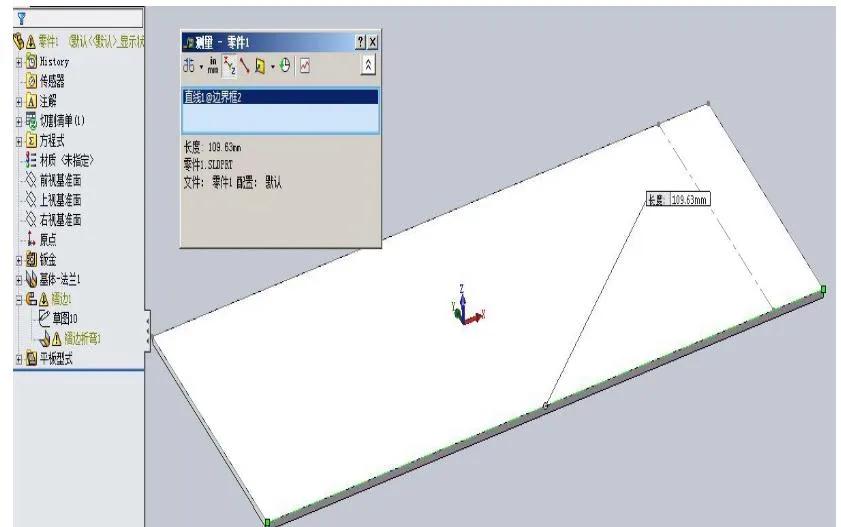

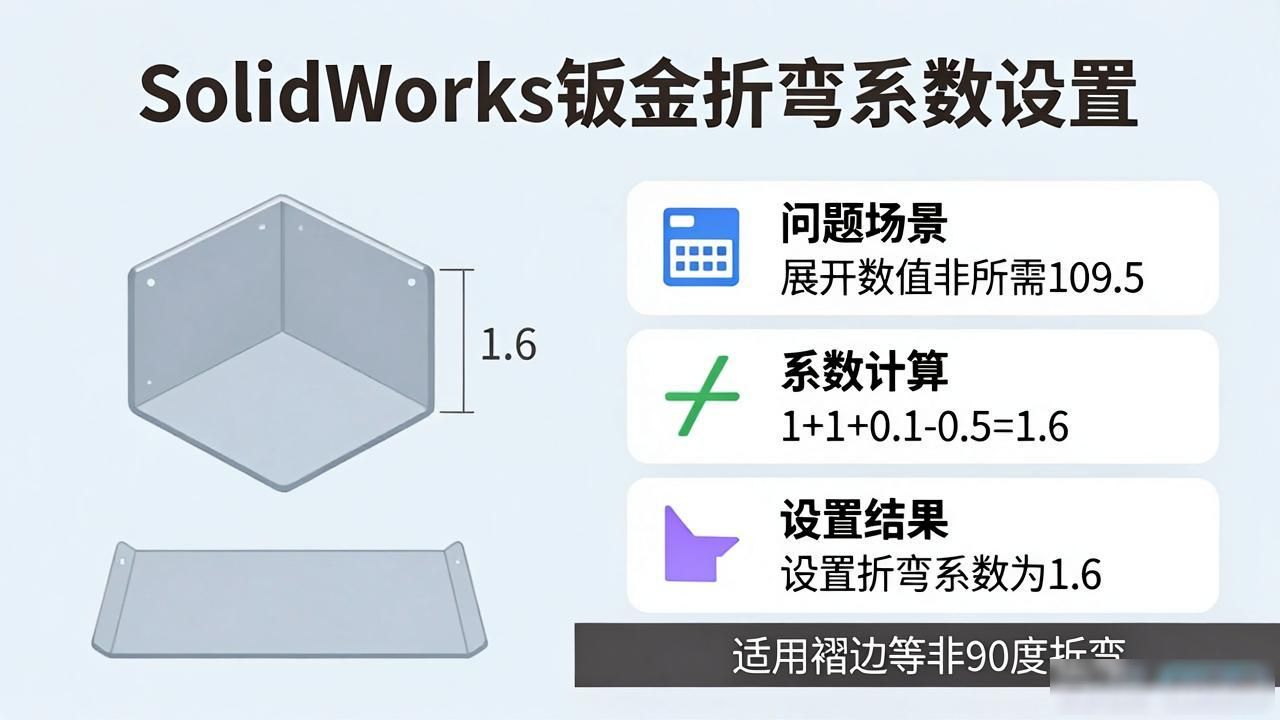

展开的数值并非是我所需要的那个109.5 , 在这个时候就能够去设置折弯系数为 , 1加上1 , 再加上0.1 , 然后减去0.5 , 其结果等于1.6。
折弯系数使用方法

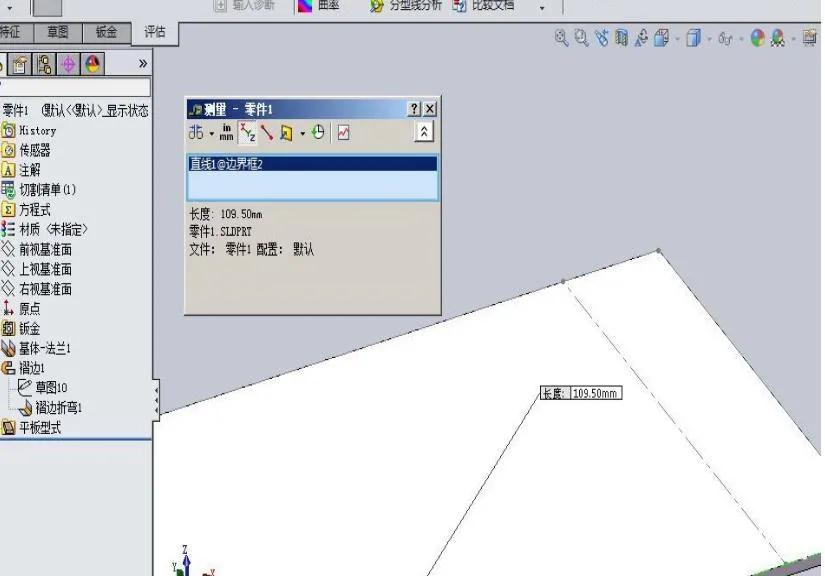

瞧, 展开长度变得是 109.5 了吗? 关于折弯系数 1.6 的计算道理是什么呢? 1指的是钣金的厚度, 0.1乃是软件默认的间隙（固定数值）, 0.5是我在实际生产的时候, 褶边（压死边）的折弯系数是 0.5。
