这期视频给料斗做展开下料展示, 料斗拆图有个要点是斜面, 斜面拆分时, 转钣金过程容易出现干涉情况, 就是拆的时候不容易拆明白, 所以今天打算用分割线命令进行拆图, 随后借助软件生成下料图以及折弯图。
先是先来制作分割线, 留意到上面这个部位是存在一道折弯边向下延伸的, 与此同时下面此处有一个料口, 这个位置同样具备一道折弯, 因而首先要把这两条边进行一个分割线的处理。

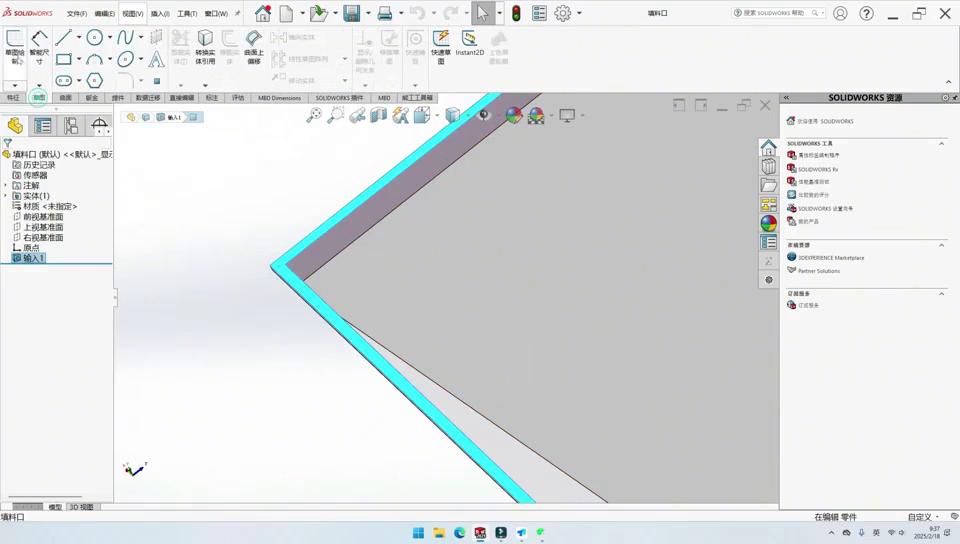

首先, 于桃心表面草所处于的位置, 以正视之态对待语, 将隐藏线予以显示, 此隐藏线呈现出可见的状态。
·接下来, 依据当前的隐藏线, 对它实施一个拆图操作, 从这个特定的点起步, 拉出一条竖直线, 随后拉出一条水平线, 接着拉出一条四十五度线, 之后又拉出一条水平线, 凭借当前这几条线, 将上面的这个面进行一次拆封。
这是在使用分割线面料, 要绘制一条中心线从而进行镜像操作, 接着要使用镜像实体去框选镜像轴, 然后又一次进行镜像, 这次是在底框选镜像中的部分, 之后点击对勾。

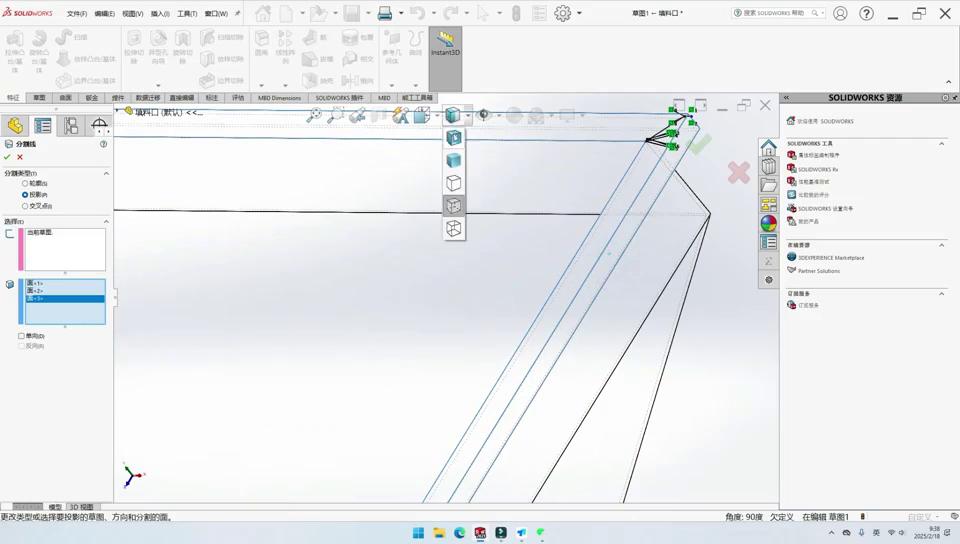

通过特征曲线去找出分割线来进行分割, 究竟是哪一个面? 所分割的是两个面, 要留意其中一个是处于边上的那个斜面, 另一个是上面的那个平面, 这边是相同的问题所在, 这里同样如此, 那么这个面是不是也必须得选好?
有着将这些面分割出来的缘由究竟是怎样的? 那便是于进行转钣金操作之际, 要是在此处存在分割线当作边界来展开调节, 在抓取摆件之时会直接怎样? 软件会按照默认以分割线当作边界去实施转动, 处于这个时候便不容易出现干涉情形了。

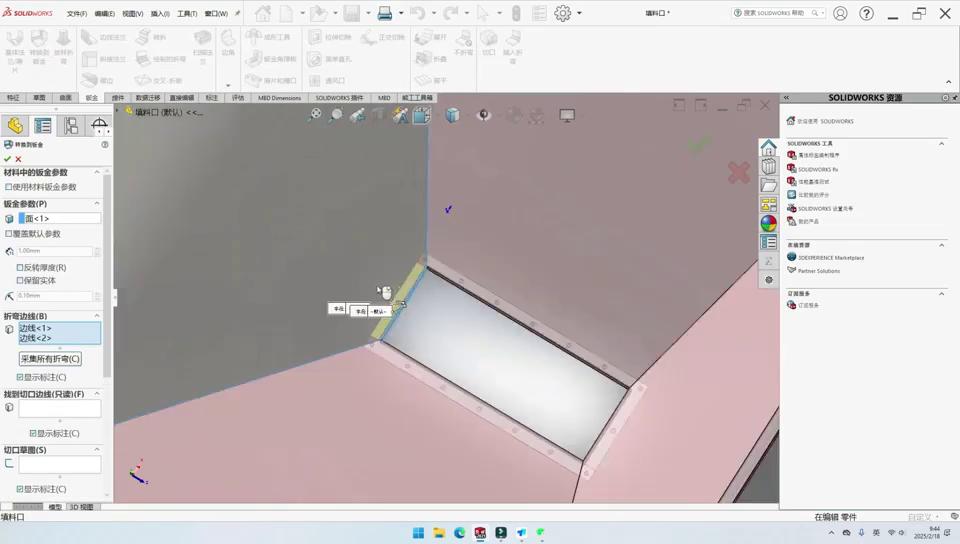

这是首个问题, 第二个问题是, 看过底面, 底面此处同样如此, 也要去做分割线, 然而在做分割线之际要留意这个角上皆有孔, 所以在做分割线时不能对这个孔怎样, 如此分出去呈四十五度分是错误的。
·如此这般, 再去拉条数字线往上边, 这儿也是同样的情况, 下面就不再做镜像了, 直接绘制数字线往下。
做这四条线, 其目的与上边相同, 要做曲线里的分割线, 以此分割这个面, 然后点对勾。

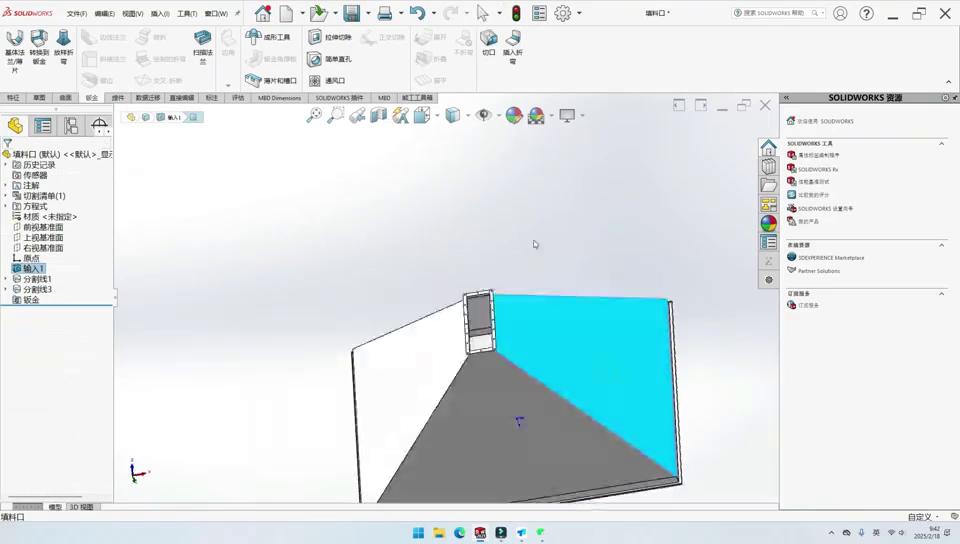

·于这个时刻, 当转动转把线之际, 能够怎么样呢? 软件在默认进行转换钣金操作时, 是以分割线当作分界线的, 会将其划分成四块板。

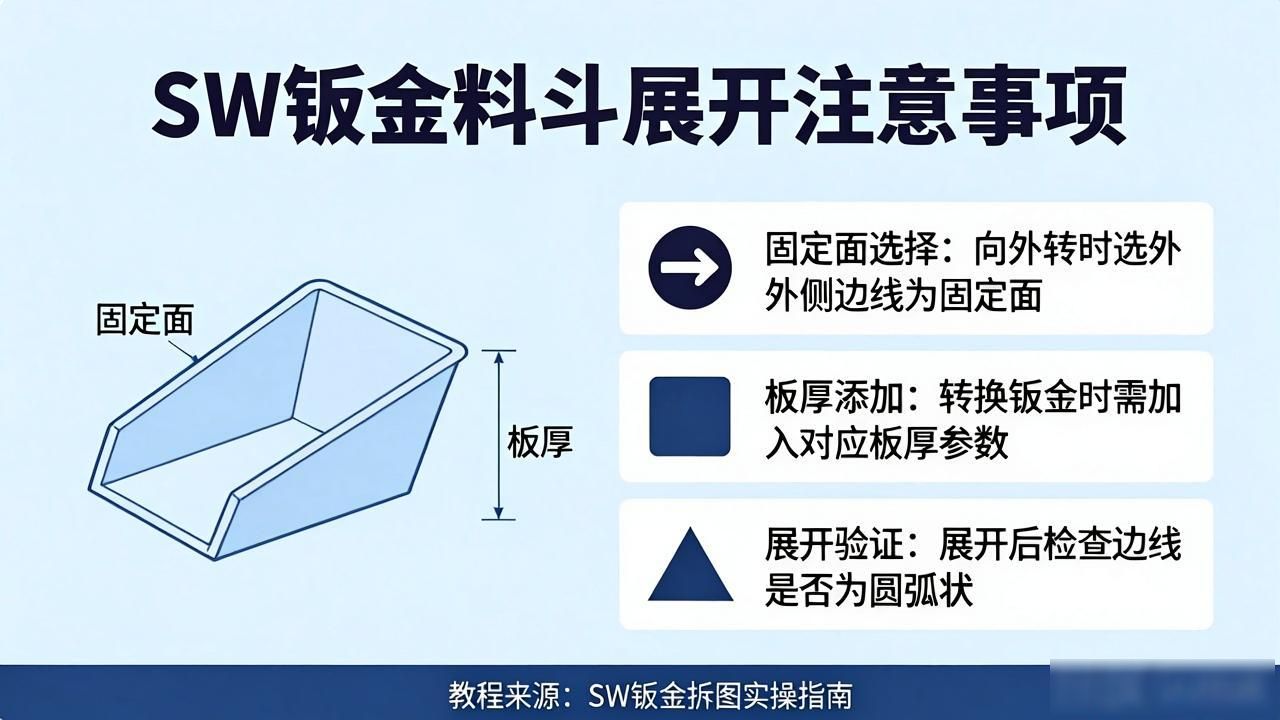

接下来还有第三个, 它就是斜面, 在转钣金时, 斜面有什么需要注意的事项吗? 比如说, 找百姓提出如果向外转, 这样做可不可以? 若向外转, 又会存在什么问题? 有问题就是, 如果实施向外转, 可以观察到默认是以外面这个边线当作固定面, 之后再往里面加相应的板厚。
倘若处于这般情形下, 于转动相令板之际, 要将相令板一同转动妥当, 而转动之时此处便会存有干涉现象, 到了焊接的时候此处就会出现问题。

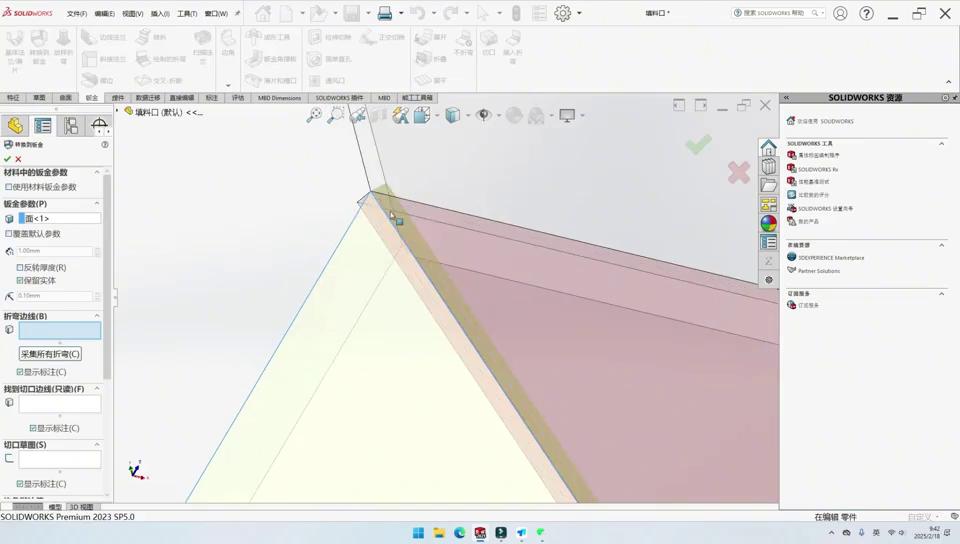

那么, 发生面对这种斜面形态的情况时, 当大家处于转板间阶段, 究竟该如何朝着里面进行选择? 朝着里面去做选择的话, 是否会存在干涉现象? 能够留意查看一下, 朝着里面选择固定面, 将里面当作固定面来对待, 随后向外添加直至加满的状态, 此时就能够十分有效地规避掉此位置出现干涉的状况了。
在进行转板筋动作之前, 要先对板的厚度进行测量, 此次所测的这块板, 其厚度是2.75毫米, 当转换到板筋操作环节时, 需将2.75这个数值覆盖输入进去。

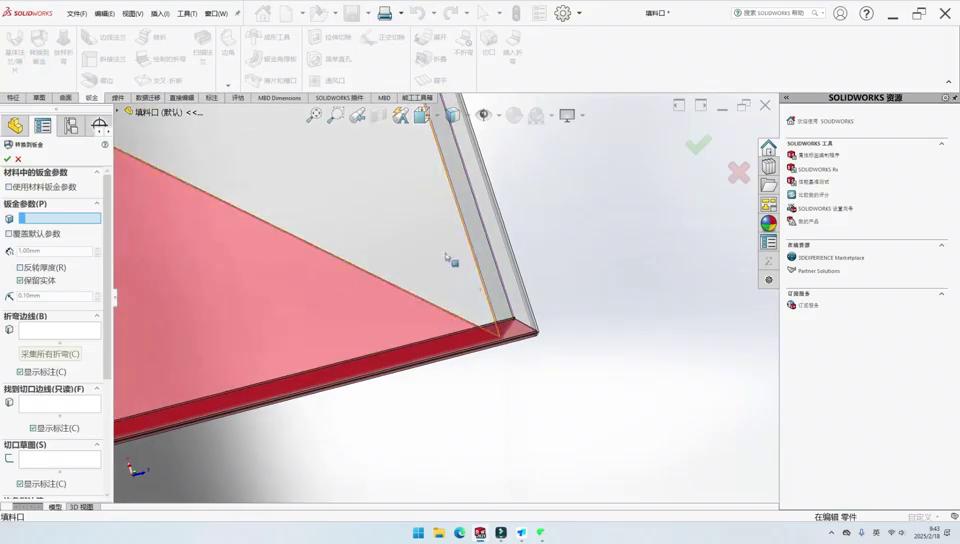

固定面的情况如何呢, 方才讲了要往其内部去挑选, 朝着里面进行挑选, 于此处选折弯所形成的边, 旋转完成之后发生变化, 再往下到达下面这个位置, 旋转完成又再次产生变化, 此间同样是进行倒折弯的操作, 到此便宣告结束, 点击那个对勾。
选往里面的话, 这里不会存在干涉情况, 不存在顺着外面这边线朝着里面去夹的板厚, 而存在沿着里面的边线向着外面夹的那种板厚, 此刻这里就会被默认留出一道汗缝来。
将保留视力勾选上, 点击对勾, 接着把下面的这块板再次进行转动, 使其转换到钣金状态, 同样是向里面选择固定面, 完成一次折边, 然后再完成一次折边, 之后又完成一次折边, 就在这里。
·先将保留cd予以取消, 先瞧一瞧方才提及的那两个斜面, 就是此处, 此处是径直把这个汉风流淌出来的, 接着继续转动, 鉴于有四块板, 对吧? 所以把保留cd勾选上, 然后再继续转动, 进行转化钣金。
在四块板完成转动之后, 便针对其开展批量输出下料图以及折弯图的操作, 进行点击对勾的动作, 对于最后一块板而言, 就无需这般操作来保留实体了, 直接进行选择即可, 随后点击对勾。
截至如此这般时, 已然获取到了四块板, 制成了四块板筋。而这四块板经历了四次进行板筋操作的转动, 与之相对应存在着板筋的四个下角图。此时此刻能够去挑选一块板瞧瞧是否能够展开, 不论是哪一块均是能够展开的, 是不是这样呢?
随后借助插件去生成当下这四块板的完整图形, 点击多实体常规图形, 点击多实体发布生成图形，从而让软件帮我们直接获取这四块板的对折图形, 这其中有两块属于一块板的表现形式, 所以总共仅仅是两张图形哟。
