钣金展开, 属于钣金加工里关键的一环, 其直接关联着后续加工以及成品的质量。下面会具体阐释怎样运用CAD来制作钣金展开图, 涵盖基本的展开计算方式以及实战操作。

一、基本的展开计算方法

直角展开

展开形式中最简单的是直角展开, 它一般被用于90度折弯的情形中, 对情况进行刻画。

那计算公式如下, 所说之长等于紧邻两边长度之和减去一点七倍板厚, 这里的长指的是展开长度, 那紧邻两边长度分别用A和B表示, 板厚用T表示, 一点七是针对冷轧板以及镀锌板的取值, 而若是其他材质的话, 就需要另外去取值了。

注意事项: 取值1.7, 是依据冷轧板以及镀锌板的特性, 对于不锈钢板, 对于铜板, 对于铝板等材质, 取值会存在差异, 需要在折弯机上进行试验来确定。

大角度展开

情况被描述为, 大角度展开这种情况, 是适用于折弯情况的, 而该折弯情况是大于90度的, 并且还要小于180度。

计算公式：L=A+B-(180-α）T（α为折弯角度）。

要点留意: 这般角度是没能够当作基准去运用的, 一般来讲是需要于侧面实施焊接支撑方可确保角度的。其中A与B均是测量至虚拟交叉点的。

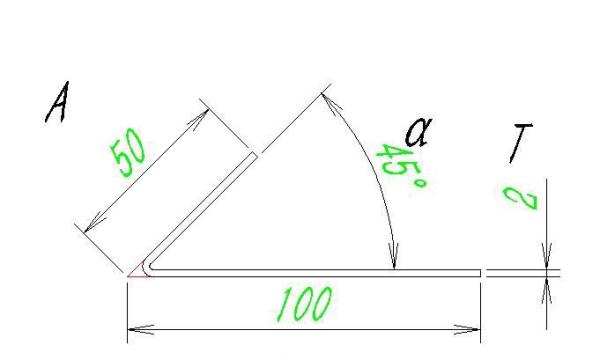

小角度展开

情况描述：小角度展开适用于小于90度的折弯情况。

计算公式：L=A+B-{tan(180-α）/2}T。

需要注意的事项是, 以小角度展开之时, 通常来说并不需要设置太高的精度, 然而在进行计算的过程当中, 必须要保证角度以及板厚的数据准确无误。

二、实战操作：以简单盒子为例

确定盒子尺寸

长度为200，宽度为100，高度为80，折边为10。

计算折弯扣除

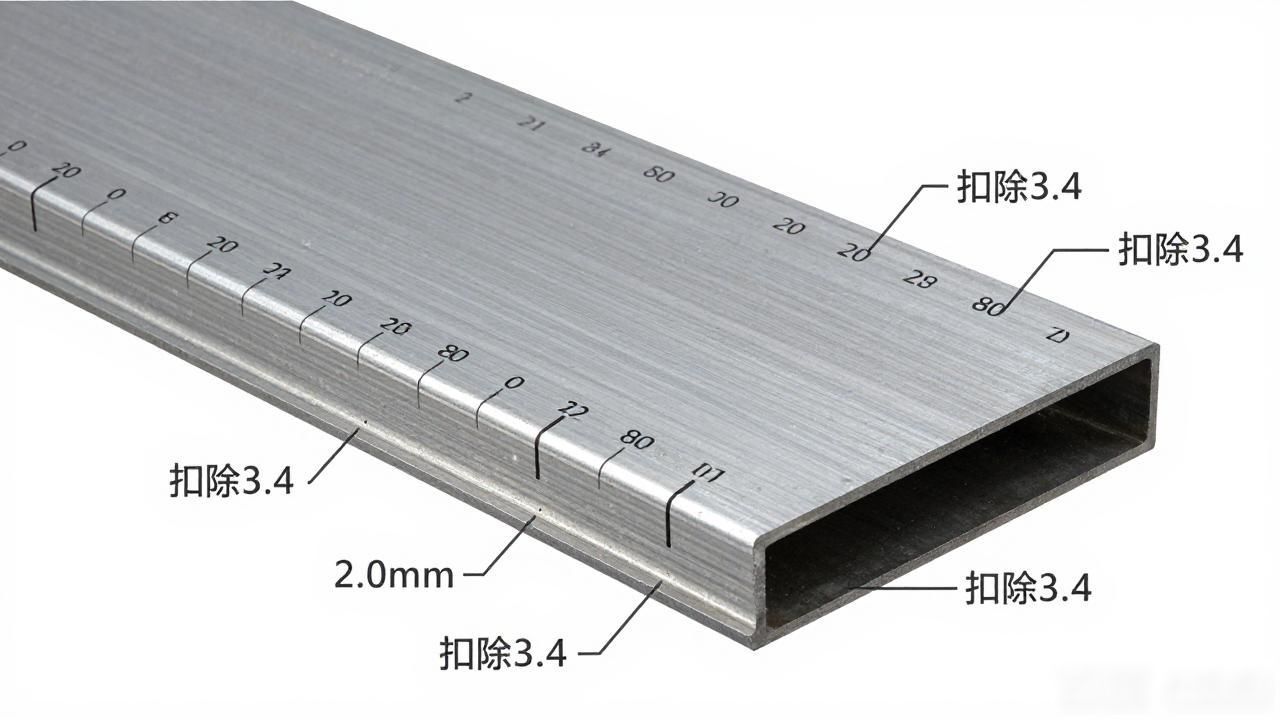

将其折弯时所需的刀数是8刀, 具体表现为, 从10到80各有四刀。依据板厚为2.0的冷轧板来进行计算, 每一刀要扣除的数值是3.4，此数值由2.0乘以1.7得来。

90度进行折弯之后, 每一边剩余的长度是80减去3.42, 结果为73.2 , 然而要考虑到折弯之后的实际尺寸这种情况, 我们从边线各自偏移83.2 , 83.2是90减去3.42的近似值, 这是为了便于后续的操作。

绘制展开图

将主视图复制一份，并按照上述计算偏移线。

先从末端折边的中点开始, 朝着偏移出来的线的中点方向画一条线, 之后针对这条刚刚画好的线所处位置按其中心点进行操作, 将绿色部分镜像到上面。

其他三个方向也按照此方法镜像过去。

删除偏移的线、多余的标注和连线。

将四周偏移出来的部分都连接起来，并删除内部多余的线。

调整折边宽度

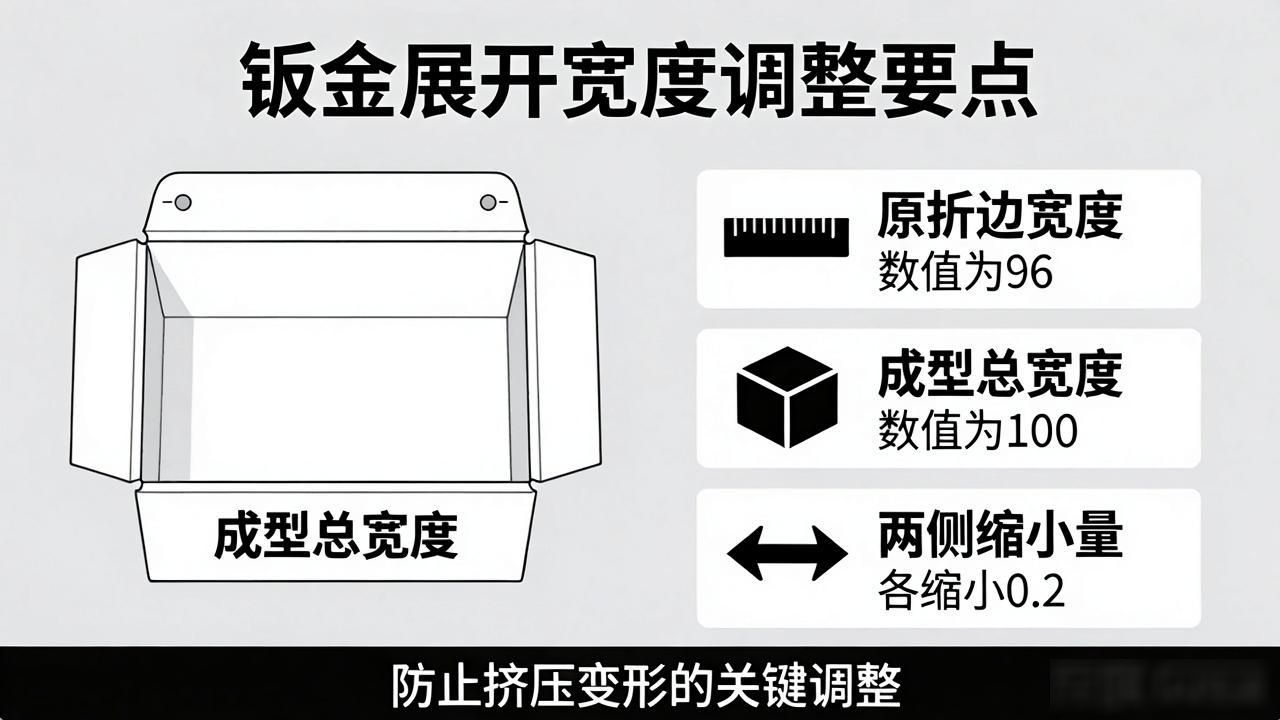

水平方向存在着折边宽度, 其数值是96, 然而盒子成型之后的总宽度是100, 为了防止出现挤压变形的情况, 要把96的这条边, 在两边各自缩小0.2。

添加工艺孔

对于钣金, 其板厚是在1.5及以上的那种, 在拼角那个位置的折边之处, 需要去开工艺孔, 目的是防止出现挤压变形的情况。

在连线的交点处开一个等于折弯扣除直径的孔。

经过上述那些步骤, 一个简易的盒子钣金展开图已然完成。于实际操作当中, 还需要依据具体的需求以及材质的特性来开展适当的调整。
