钣金展开尺寸如何快速计算-钣金展开尺寸快速计算的方法

快速计算钣金展开尺寸, 得结合几何形状, 还得依据折弯规则, 其核心步骤如下:

一、明确基本原理

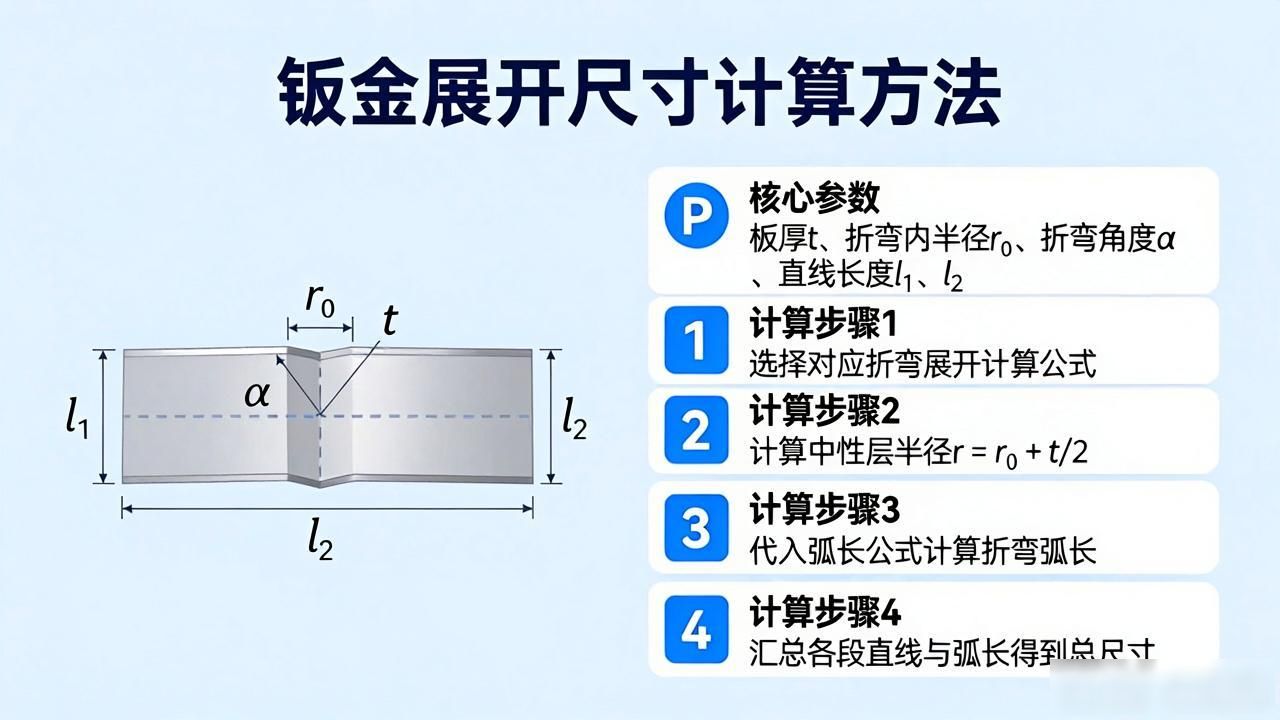

把三维结构转变成二维平面图形的操作是钣金展开, 此事的关键之处在于找出中性层, 也就是折弯时长度不会改变的那一层, 中性层的位置一般选取板厚的中心, 也就是半径是内半径加上半板厚, 用公式表示就是r = r₀ + t/2, 这里面r₀是折弯内半径, t是板厚, 展开长度是由折弯前直线段长度以及中性层弧长一起构成的。

二、分形状计算展开尺寸

有这么一种直角折弯, 其展开长度的计算方式是要把两段直线长度（l₁、l₂）加上中性层弧长。而弧长该怎么算呢, 这里有公式为παr/180（其中α代表折弯角度）。总的公式就是l = l₁ + l₂ + απr/180。还有U形折弯, 它和直角折弯类似, 不过呢需要计算两个折弯处的中性层弧长 , 其总的展开长度就是两段直线长度加上2×中性层弧长。另外方形钣金件有所不同, 它是直接计算圆的周长, 公式是C = 2πr（这里r是圆形件半径）。

三、规范计算步骤

进行参数分析, 要确定板厚（t）, 还要确定折弯内半径（r₀）, 以及也要确定折弯角度（α）, 并且还得确定各段直线长度（l₁、l₂）,实施分步计算, 依照依据几何情况来选择相应的对应公式进行计算, 接着开始先计算中性层半径（r = r₀ + t/2）, 随后再把计算出来的中性层半径代入弧长公式进行运算, 汇总运算所得到的结果 , 要记得将各段直线长度与计算得出的弧长相加, 从而得到总的展开尺寸。

四、关键注意事项

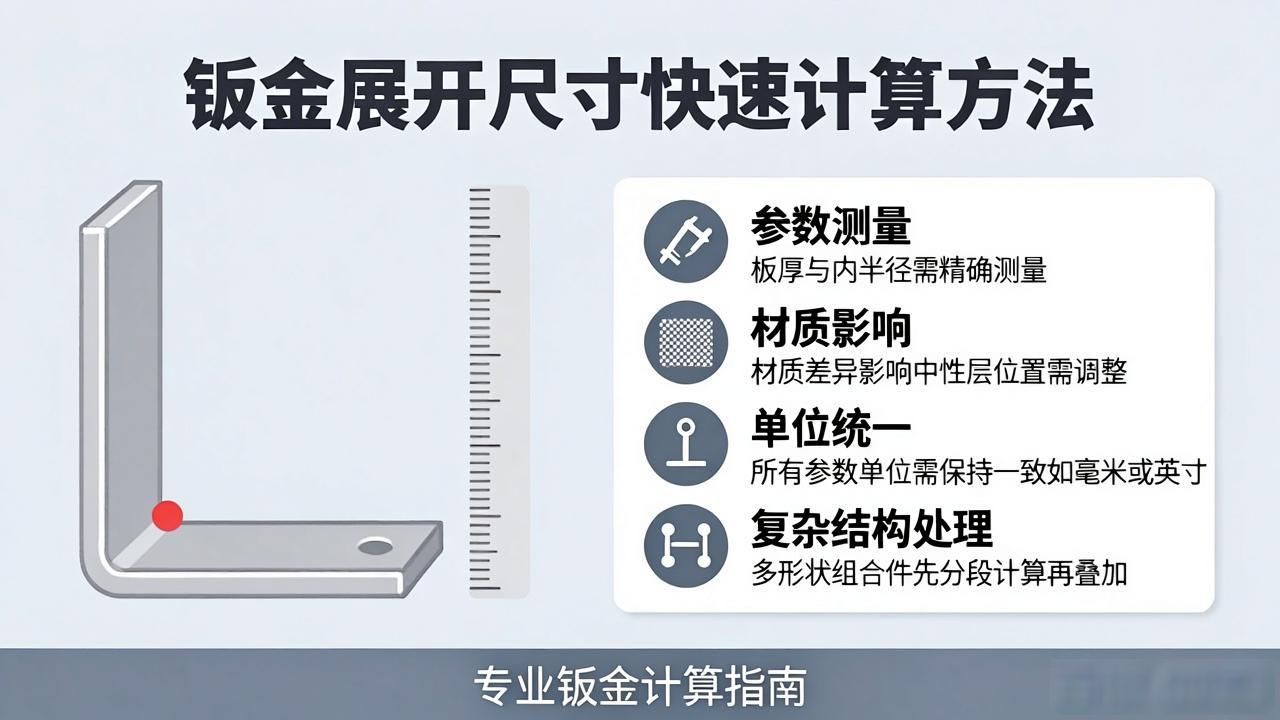

板厚的参数准确性需要精确测量, 其内半径这个参数准确性同样需要精确测量, 因为材质差异的缘故, 这可能会对中性层位置造成影响, 因此需要依据实际情况做出调整。单位统一方面, 要保证所有参数的单位都是一致的, 像毫米这样的单位或者英寸这样的单位, 以此来避免出现换算错误。对于复杂结构处理, 多形状组合件需要先进行分段计算，之后再进行叠加, 从而避免出现遗漏或者重复的情况。

经由对系统结构予以分析, 挑选公式, 并且严谨校验参数, 能够迅速、精准地算出钣金展开尺寸, 从而提高加工效率以及材料利用率。
