钣金加工领域之中, , 图纸展开属于至关重要的一个环节, , 它关联着把复杂的钣金件结构转变为易于加工的平面图纸, , 为协助工程师们更高效地达成这一任务, , 本文会介绍一种简化钣金件图纸展开的工作流程, , 凭借遵循这一流程, , 工程师们能够迅速上手, , 提升工作效率。
二、展开图绘制步骤：
审图, 要认真细致地审查原始的图纸, 以此来确定能够理解其设计的意图以及要求。建立文档, 要针对展开图去构建专门的文档, 从而方便进行管理以及查阅。确定图框, 需依据实际需要挑选适宜的图框, 以此保证图纸的比例以及格式是统一的。图面展开, 要把钣金件的结构转变为平面的图纸, 同时要留意保持结构的完整性。调整比例, 按照实际需求去调整图纸的比例, 保证尺寸的准确性。打印出图, 将调整好的图纸打印出来, 以便于后续的加工以及使用。检查, 要对打印出来的图纸展开认真仔细的检查, 确保不存在错误以及遗漏之处。再者说明一下: 按照需求增添必需的说明以及标注, 以此便于理解还有加工。然后标注尺寸: 针对图纸里的关键尺寸予以详细标注, 从而确保在加工流程当中能够精准把握尺寸。
三、展开图绘制方法：

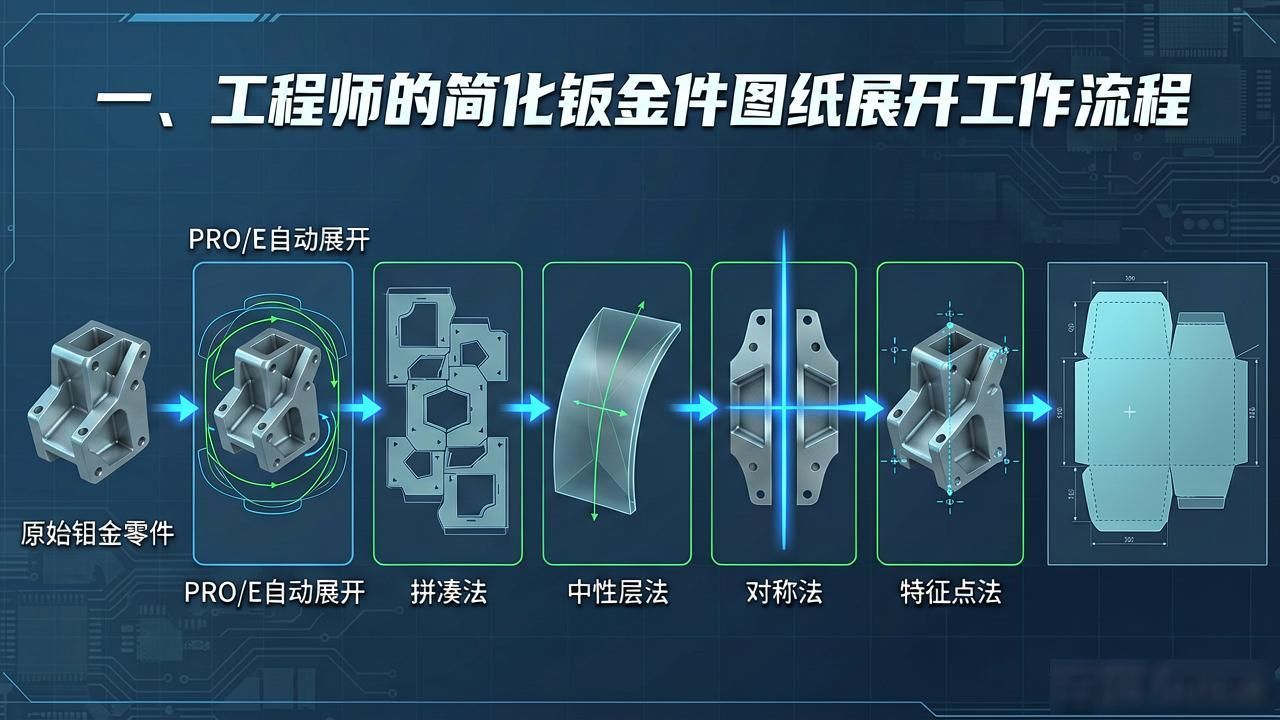

对于PRO/E自动展开, 是借助专业软件来实行自动展开, 以此提升效率。拼凑法呢, 是经由拼接多个简单图形去近似地表示复杂的结构。中性层法, 是以中性层作为基础来展开, 于弯曲或者拉伸等变形情形适用。对称法, 是利用对称性来简化展开图的绘制进程。特征点法, 是通过找出关键的特征点去开展展开图的书写。
四、展开图注意事项：

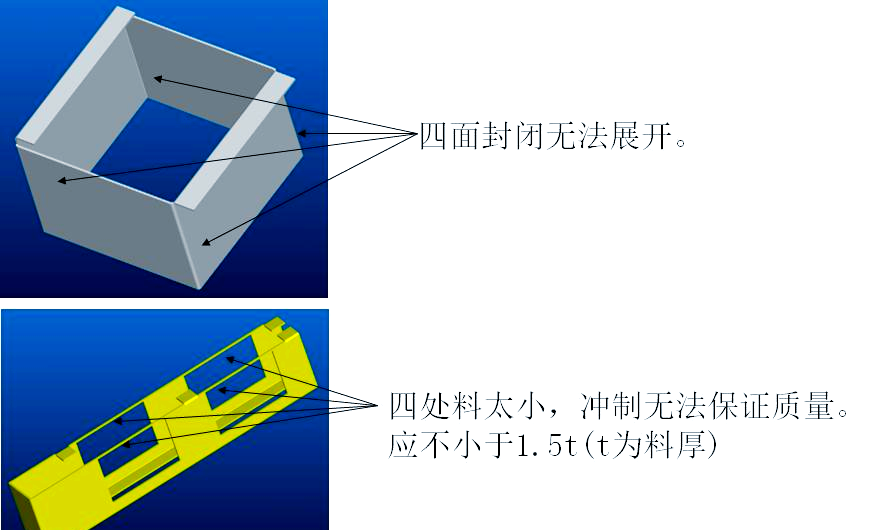

图纸展开方式得合理又简洁, 要减少没必要的工序, 还得考虑加工的便捷程度。要合理挑选公差范围, 要考虑喷粉以及烤漆等工艺对尺寸的影响。得确保毛刺方向朝着下方, 好用在后续加工与处理。要选择恰当的刀具来实行切割与加工。对于有抽牙、压铆、冲凸或者冲桥等操作的部位, 得明确位置跟方向, 必要的时候还得绘制剖视图予以说明。对于门板和盒体等料件, 得合理选择包边关系, 要确保包边间隙合适。当一个料件被划分成多个部件之时, 要开设焊接定位口, 还要绘制折弯示意图, 从而便于加工以及组装。对于折弯复杂的工件而言, 应当绘制详细的折弯线或者示意图, 以便确定加工的准确性。在标注尺寸的时候, 需要全面且准确无误地标明所有关键尺寸, 特别是重点检验尺寸以及定位尺寸, 以此避免遗漏或者误解。

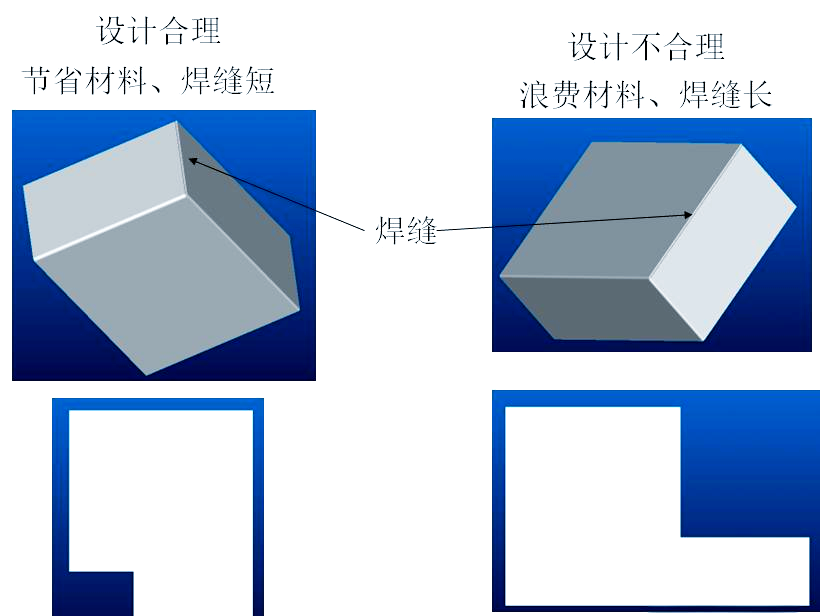

于钣金件建模进程当中, 我们另外要思索折弯角的工艺缺口事宜。恰当的工艺缺口设计能够进一步提高产品的外观品质。与此同时, 为了节省材料以及减少焊缝, 降低成本, 建模之际也得对此予以综合考量。除此之外, 压铆底孔与螺纹底孔的精确性同样是建模过程里不能忽视的一个方面。最终, 我们还得从整体层面考虑钣金件的可制造性和可装配性, 保证各个环节都能够顺畅推进。

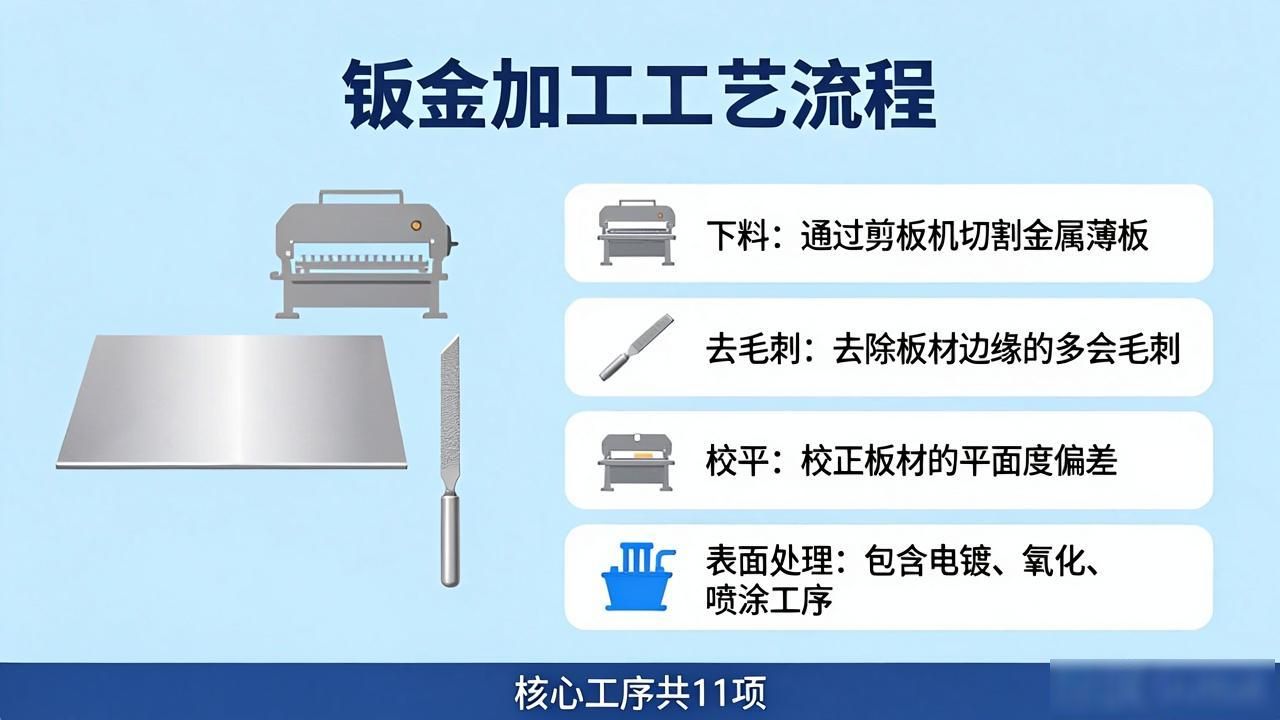

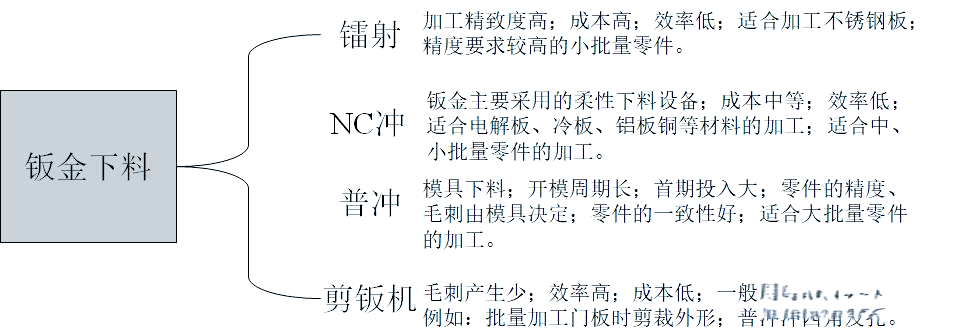

工艺流程, 时常被称作工艺路线, 是用于指导零件加工的蓝本, 它对各工序的先后次序作了精细安排, 这一过程不但决定了零件怎样制造, 还为操作人员给出了明确的作业指引, 在钣金加工范畴里, 这一流程包含了诸多工序, 像是下料、去毛刺、校平、拉丝、钳工、折弯、冲压、压铆、拉铆、焊接以及表面处理（像电镀、氧化、喷涂）和装配等。
我们要区分工序与工步的概念, 这是在深入了解工艺流程的时候需要做的。同一工序之下, 或许会包含多个工步, 像冲压工序, 就有可能被分为工步1冲凸包, 工步2冲翻边, 工步3冲滑道等等。另外, 制作工序图是理解工艺流程的重要部分, 它借助图形化的形式为操作人员给予直观的作业指导。
同时, 我们还得把控设计基准跟工艺基准的转换, 以及尺寸链的换算办法, 这些知识对保证工艺流程的精确程度以及高效性能是极其重要的。
最后，让我们进一步深入探讨各个主要工序的细节和要求。
五、折弯工序详解
第一, 我们得深入去领会数控折弯机的运行原理。另外, 面向不同厚度的板材, 要灵活地去更换适配的V型槽下模, 以此来保证加工质量。与此同时, 熟悉折弯机上模的形状以及其R角特性, 对掌握折弯技法来讲是非常关键的。知晓折弯机怎样达成圆弧折弯, 还有所需的专用工具, 这也是必不可少的一部分。
于操作进程里, 我们务必要留意折弯机的各类限制情形, 像不同板厚所对应的最小折弯尺度, 并且, 还得审慎思考折弯孔与边缘的最小间距, 用以防止孔洞发生变形, 除此之外, 熟悉折弯机的X、Y、Z轴行程范畴, 对于保障加工精度以及效率极为关键, 最终, 掌握折弯进程中的压段差、压线以及压死边的处理办法, 会让我们的操作更为顺畅。
