SolidWorks钣金设计工具-成形工具

专门用于加工薄板形态的金属部件, 也就是钣金件, 其能够借助冲压、弯曲以及拉伸等相关手段来塑造, 一般而言, 在整个加工进程里, 厚度维持恒定的部件被称作钣金件, 这类零件常常担任零部件的外壳一职, 或者起到支撑其他零部件运作的作用。于钣金件当中, 要想塑造特定的孔以及形状, 需要借助冲压来达成此项任务, 钣金冲压加工的种类丰富多样, 常见的有冲裁模、弯曲模、成型模还有拉伸模等等, 就冲压工艺所采用的方法予以归纳总结的话, 大致可以划分成分离工序和成形成工序这两大类别。像冲孔作业、以及落料操作, 它们都归属于分离工序范畴, 而弯曲、成型以及拉伸等作业, 皆属于成形成工序相关内容。在钣金设计里头, 成形工具的运用是绝对不可缺少的, 成形工具是可当作用来折弯、伸展或者成形钣金的冲模的零件, 它能够生成一些成形特征, 像百叶窗、矛状器具、法兰以及筋, 下面会将基于的钣金成形工具的制作还有应用进行详细的介绍。

在中生成成形工具的一般步骤：

步骤1：创建用于钣金零件的成形工具零件

步骤2：使用成形工具 生成钣金成形工具

在成形工具应用于目标零件之际, 会设定一个面, 这个面是在该工具应用时确定其停止到达的面, 而且此面还可定义该工具被推入到零件的深度, 这个面即为停止面。

准备被移除的面, 是用于确定要从目标零件里面去除哪个面的设定。当你把成形工具放置到目标零件之上时, 你针对要移除的面所挑选指定的那个面就会从零件之中被删除掉。要是你并不打算移除任何面, 那就不要针对要移除的面去选择选取任何面。

让您能够为成形工具设定插入点的那个插入点, 它能帮您去确定成形工具于目标零件之上的精确位置, 要借助尺寸以及几何关系工具来定义此插入点。

步骤3：删除基体，保存到成型工具文件夹（用于添加到设计库）

在这个例子当中, 是需要凭借基体来生成圆角的, 而一般情形之下, 就算没有基体也能够生成成形工具。

步骤4：将成型工具添加到设计库

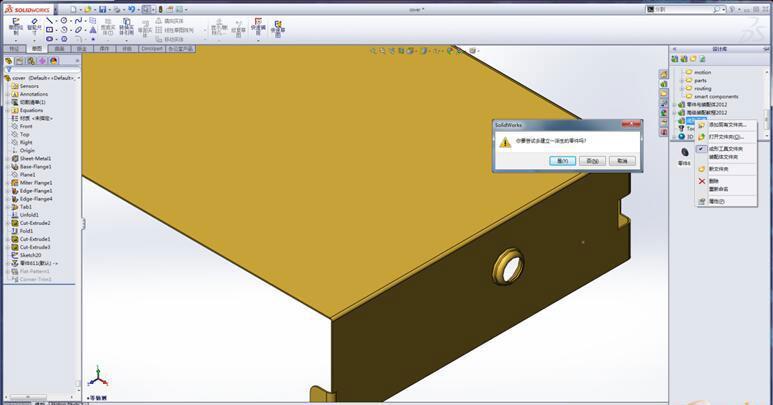

于把成形工具增添至设计库之际, 把此成形工具所属的文件夹确定为成型工具文件夹, 倘若未设定为成形工具文件夹, 于使用成形工具之时会询问你是否打算去创立一个派生的零件呢? 要是将成形工具文件保存成Form Tool(*.)成形工具格式, 便无需设定为成形工具文件夹。设计库内的成形工具仅用于钣金零件。把成形工具从设计库拖至你欲修改形状的面上。

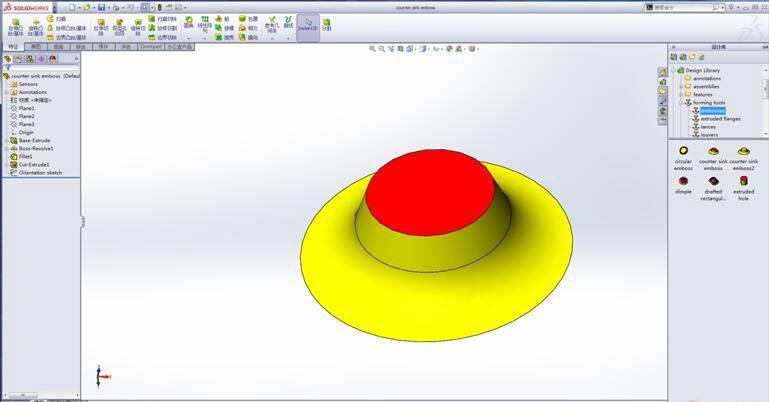

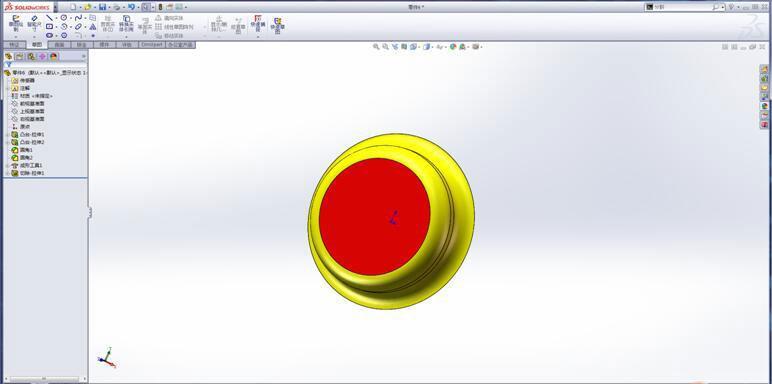

上面所讲的乃是在中去生成成形工具的办法。实际上呢, 能够运用另外一种更为简便的方式来生成成形工具, 所自带的设计库当中涵盖着一些已然制作完成的成形工具, 把任意一个成形工具打开, 从特征树上瞧与一般的零件不存在显著的差异, 有两个方面是需要留意的, 其一在特征树底部存在着一个特定的草图, 其二便是零件的颜色, 这虽说只是一个成形工具然而在特征树里却没有成形工具的标识, 那个特定的草图以及颜色恰恰是关键所在, 那个特定的草图是用来放置成形工具的草图。于将成形工具插入钣金零件之际, 于方位草图当中, 能针对现有几何体对成形工具予以标注。若所涉成形工具有需移除之面, 那么就得把要移除的面设定成红色（,0,0）, 添加成形工具至设计库的方式如同上述。

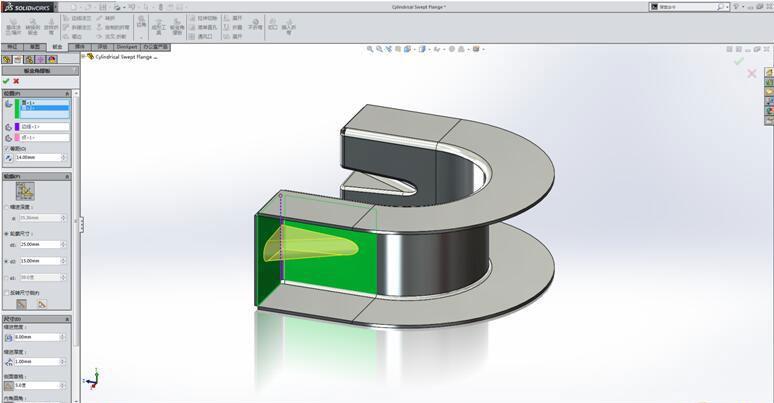

用来成形 的工具, 于钣金开展设计工作的进程里绝非可有可无, 于以前的时候, 那样的成形工具针对折弯去进行跨接创制是不行的, 在其中增添了钣金角撑板具备的功用, 能够让特定的凹口将整个折弯都贯穿。
