博士钣金打开的零件怎么会存在模版了

sw钣金件保存stp后变成了好几个删掉再保存模板。

开启软件之后, 开启一个钣金件, 之后于零件图上方的操作栏内寻觅钣金, 要是没有钣金能够右击调出, 之后在钣金当中找寻展开的指令, 点击展开。然后挑选一个固定面, 通常挑选钣金中间的面就行。

选好固定面后, 于左侧指令栏中选收集所有折弯, 接着点确定, 就能将钣金展开了, 展开后较易用结果得出钣金折弯前尺寸, 这方便制作时下料。

可展开的钣金模型, 然而工程图却未展开, 您所询问的是关于可展开的钣金模型但工程图未展开该如何解决这一情况吗? 其操作方法如下:

1、开启, 开启钣金模样。于特征树里挑选钣金部件, 接着长按鼠标右键选中“配置”, 如此这般。

2、于配置对话框里头, 挑选钣金配置。去确认钣金配置已然处于激活状态啦, 之后选取“文件”, 再选择“从配置生成工程图”。

3、在工程图模板中，选择适合的模板，然后生成工程图。

在出工程图时, 针对其中钣金展开后的折弯线, 注释将怎样进行设置? 出工程图时, 对于钣金展开后的折弯线, 注释该如何去设置, 是隐藏它还是显示它?

1、任意一基准面，创建一钣金模型，如图

2、保存零件，创建工程图-从零件/装配体制作工程图

3、选择自己需要的模板或者公司已经制作好的模板

4、将零件的展开模型, 从右侧设计库, 直接拖动到图纸中, 效果如下面的图所展示的那样。

5、点击左侧设计树，找到平板型式-折弯线-右击-隐藏

6、弹出一个对话框，点击是，确定

7、展开型式中的折弯线和折弯注释就被隐藏掉了。

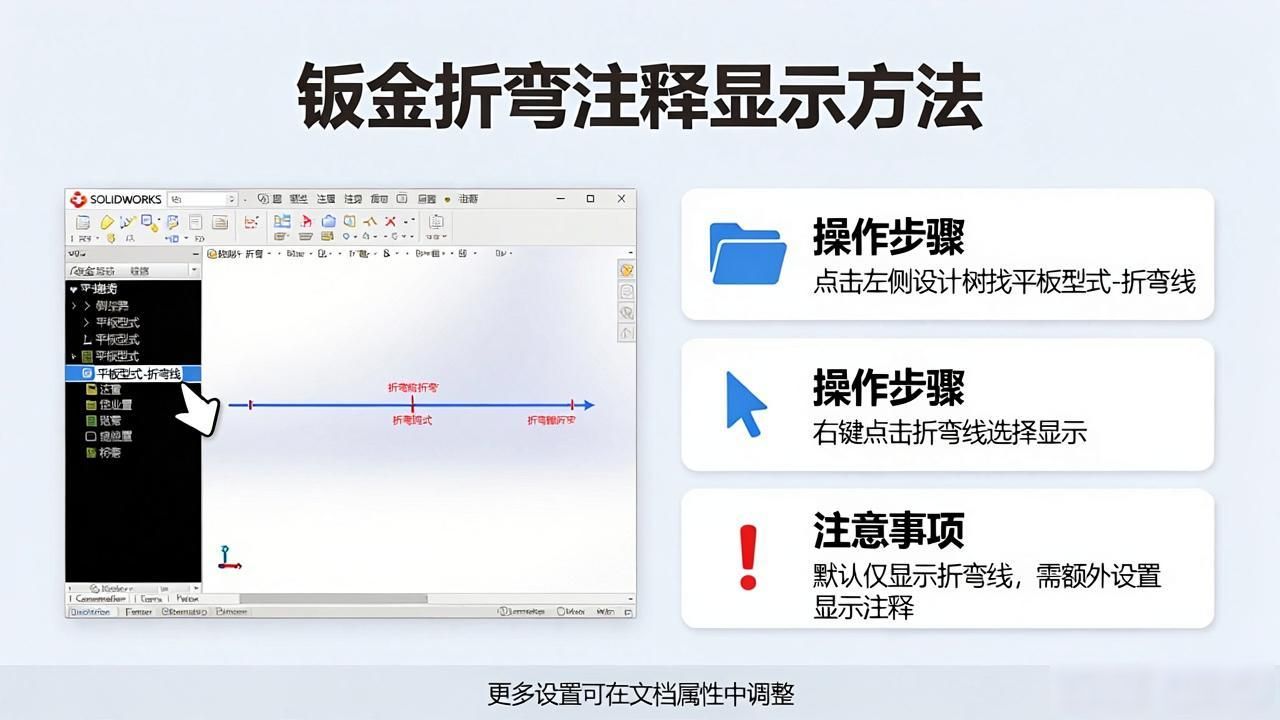

8、同样的情形下, 要是期望把展开型式里的折弯线以及折弯注释予以显示, 那就点击左侧的设计树, 从中找寻平板型式-折弯线, 接着右击, 选择显示, 如此便能够实现显示。然而问题是, 显示出来的仅仅只有折弯线而已, 那要通过怎样的方式才能够将折弯注释一并显示出来呢?

9、于平板样式的图纸框之内, 用右手右键点击, 选择属性选项, 找到右下角部位, 勾选显示钣金折弯注释这一选项, 当出现向上抑或是向下呈90度的折弯态势, 那种情况就会显示呈现出来。

博士钣金转化尺寸怎样才是内尺寸呢, 博士钣金转化尺寸的内尺寸指的是钣金开展折弯加工之后的尺寸 , 在钣金加工进程当中, 材料会出现一定程度的弹性变形, 因而在加工以前要考虑到这个变形 , 并且在设计之时进行一定的补偿。

在折弯加工作业完成之后所得的, 谓之内尺寸, 其指的是零件内部的尺寸范畴。于钣金零件开展设计工作之际, 往往会借助内尺寸来实施设计, 缘由在于内尺寸能够更为精准地呈现零件的实际尺寸数值。与之相对的外尺寸, 乃是针对在开展相关加工操作之前的钣金而言, 所指代的是钣金的尺寸情况。

为保证钣金零件准确度, 设计时就得顾及材料厚度、折弯角度、弯曲半径诸参数, 依据这些参数去算出恰当内尺寸, 如此便能确保加工出来的零件尺寸吻合设计所需。

要留意的是, 钣金加工乃一种需经验及技术的工艺, 精准的内尺寸得靠专业加工人员与设备予以保障。所以, 于实际运用里, 需于设计跟加工进程中同工厂或者专业的钣金加工供应商开展紧密的合作。

怎样进行钣金展开, 如何将钣金件批量输出为DWG、DXF展开加工图, 怎样让钣金件批量得出带有展开视图的二维工程图, 导出钣金件展开尺寸以及钣金厚度, 并且自动截取钣金展开图, 最后导出到Excel里的办法是?

1、启用, 装设国内的一款插件（）, 接着开启一个装配体（该装配体里有多个钣金件）。

2、于插件里头寻觅到, 将其BOM工具予以打开, 情形如下图示, 随后点按一下位于窗口右上角处的重要设置按钮。

3、去将BOM属性设置窗口给打开, 就如同下面所呈现的图示这样, 把红色框框里的选项给选中, 重点在于对钣金件展开尺寸进行读取, 单独算出钣金厚度, 截取出钣金展开之后的图片, 截取出钣金处于非展开状态时的图片等一系列信息。

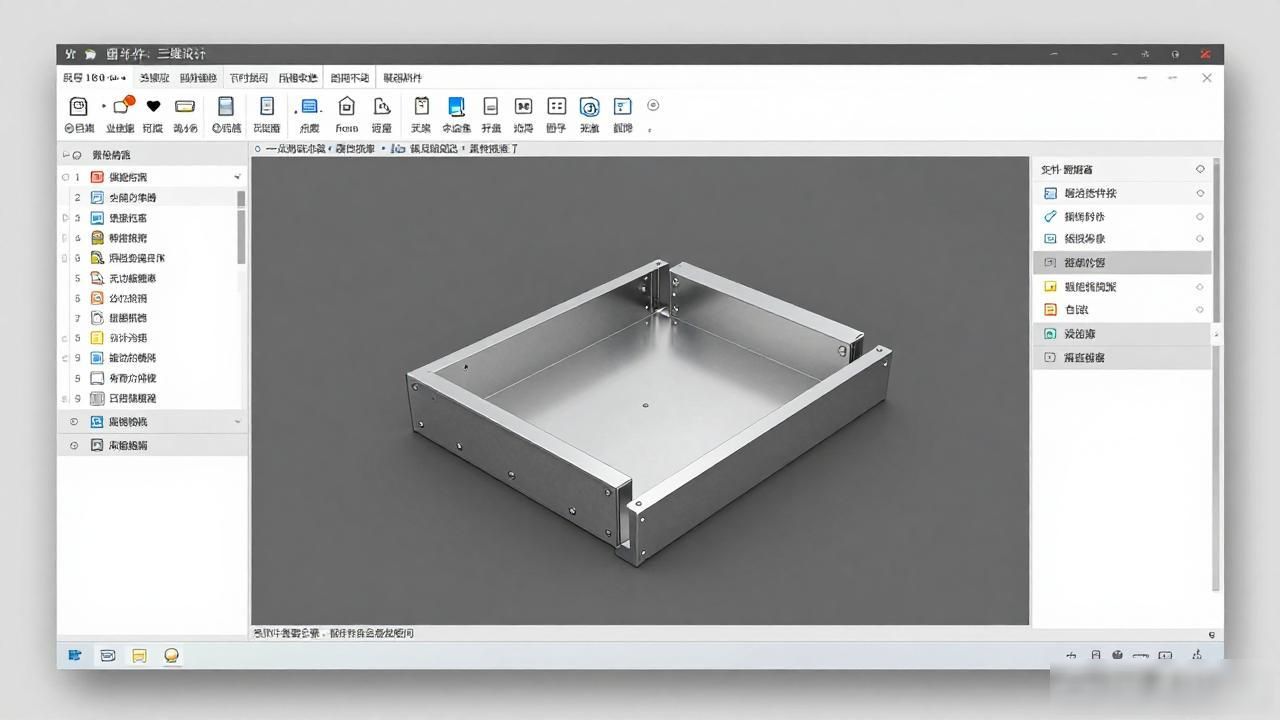

4、完成设置之后进行保存, 接着再度打开插件工具条的BOM工具按钮, 进而打开如下状态的窗口, 如此便能看到, 窗口里面已然读取了当前装配体的全部数据, 像钣金展开的尺寸, 还有钣金的厚度, 更有钣金展开的截图, 以及三维截图情况, 就连包络尺寸, 文件的名称，以及所有的属性都包含在内。

5、要把这些信息导出至Excel里, 点击导出到Excel菜单里的随便一个子菜单处, 就能把表格中的任一信息, 导出至一个Excel文件当中, 而导出的内容是什么样, 以及导出到Excel时呈何种样式, 能够借助Excel模板去进行设置。

6、以下是导出至Excel里的结果: 能够瞧见钣金的展开尺寸, 还有包络尺寸, 以及钣金厚度, 再者有钣金展开截图, 当中包括三维截图等信息均已成功导出至Excel中, 双击图片, 能够在其中打开相关的钣金件。

7、进行钣金件展开且能自动批量输出DWG、DXF加工图的办法是, 借助插件里的钣金转换工具这个途径, 把钣金件放置到上方的列表之中, 随后点击下方的开始按钮, 如此即可自动达成。

注意事项:

建议以管理员身份运行。

要先设置的BOM的重要设置，然后再重新打开BOM功能。
