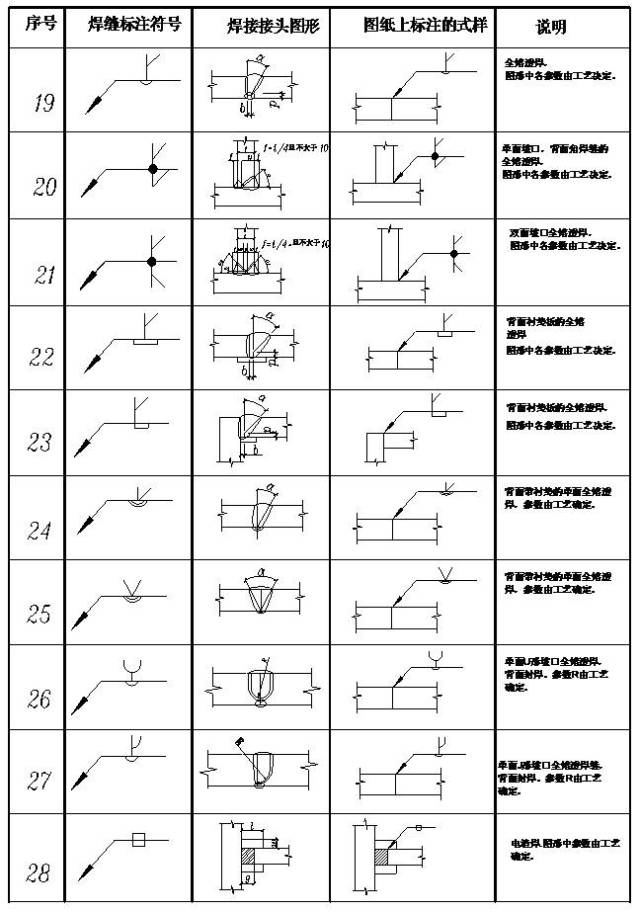

表中所示说明如下：

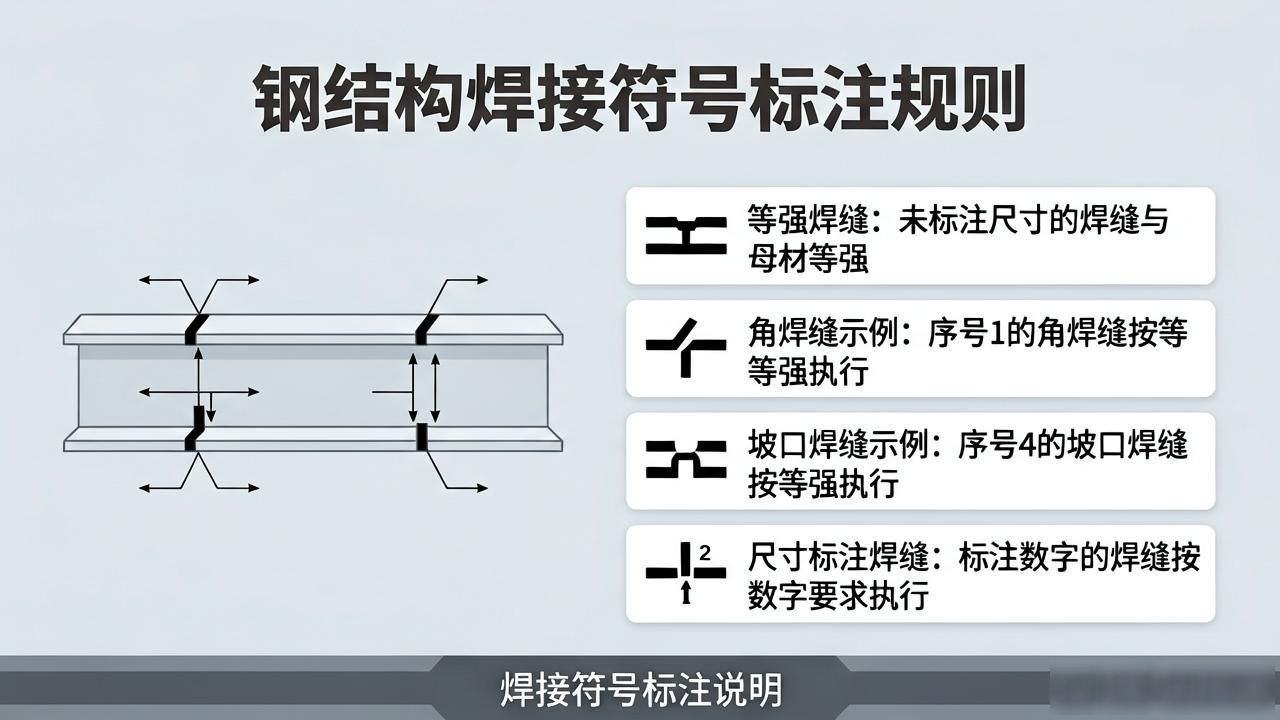

1. 符号里没标注焊缝尺寸要求的那些, 像序号 1 的角焊缝以及序号 4 的双面坡口焊缝, 意味着要求焊缝和母材达到等强, 省去了对坡口尺寸或者焊脚要求的标注。相反, 符号中标着数字的焊缝, 就表明要依照数字的要求去做, 不代表等强与否的情况, 比如序号 2、3、6。
在此提及需指出的是, 当下对等强焊缝存在一个误区, 就是觉得要与母材等强, 焊缝就非得是熔透焊。在本文里, 对角焊缝以及部分熔透焊所讲的等强, 主要讲的是其有效焊缝厚度等于或者大于母材板厚。强度指标涵盖抗拉、抗弯以及冲击功等, 对于等强的角焊缝或者部分熔透焊缝来说, 有些性能是大于全熔透焊缝的, 因为熔透焊焊缝接头的应力集中性比较大, 它的抗弯以及某些抗裂性还比不上角焊缝和部分熔透焊缝。
2. 带钝边的坡口焊缝, 按传统看法并非全熔透焊缝了, 然而实际上, 如今随着碳弧气刨使用量增多, 以及坡口间隙得以调整, 越来越多全熔透焊缝采用的是带钝边的坡口焊缝了。尤其是T形接头, 利用钝边存在诸多优点呢。其一, 定位精准, 收缩变形微小。其二, 在提升首道打底焊熔透性的前提下, 钝边增大后, 熔敷金属量降低, 进而带来生产效率提高、变形减小等一系列益处。
但是呢, 在如今的图纸里头, 常常是把那种全坡口的焊缝认定作全熔透焊缝, 然而带钝边的坡口焊一般都是按照部分熔透焊来对待的, 有的时候也按照全熔透焊来处理, 不过要在尾部加上编号, 另外还得用图解去说明。
现有的国标里, 没有针对符号的熔透与否给出具体的说明, 仅在GB/-2001《建筑结构制图标准》中, 有对熔透角焊缝标注符号的情况。不过, 笔者觉得该符号不具备推广的价值, 原因在于, 将一个实心圆放置在引出线的折转处, 起码它对周围焊以及相同焊标记的表示产生了直接的影响。

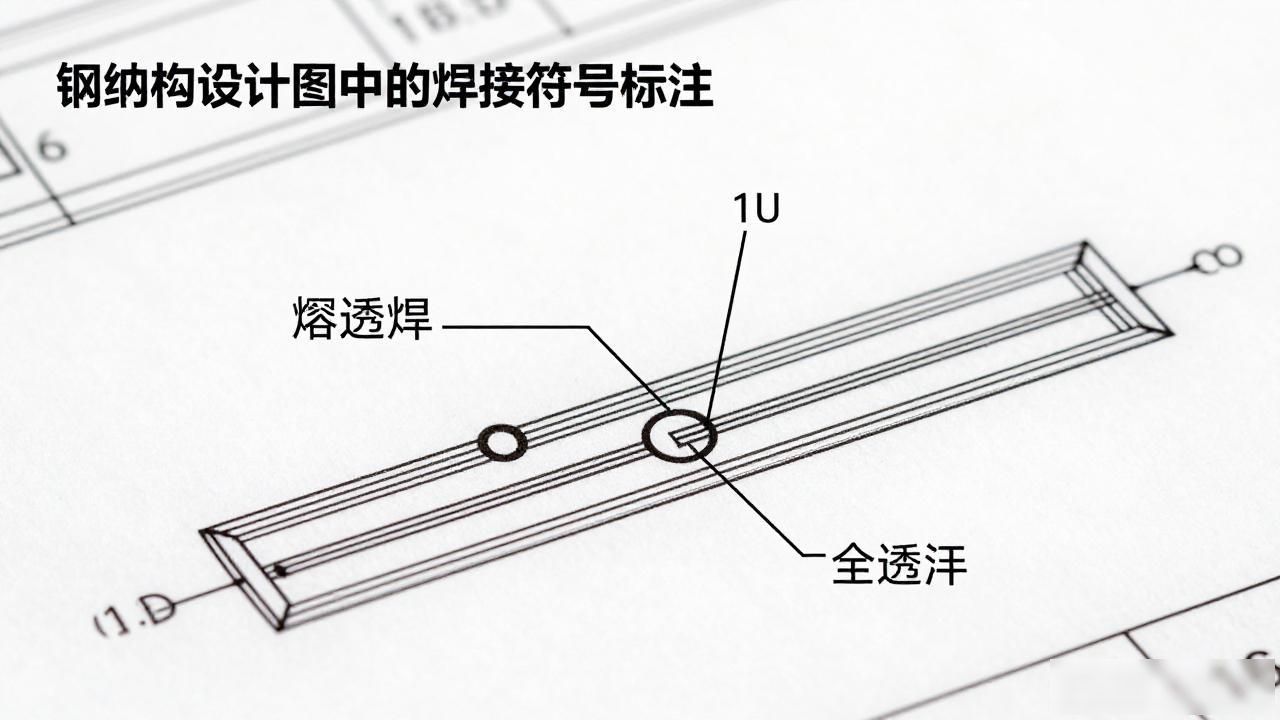

故而, 伴随图纸里熔透焊要求数量的增加, 针对一些符号增添熔透焊的表记是十分必要的。为了让符号的使用更加便利, 保证其更具直接性、省事且易于记忆, 觉得符号尾部的编号标注应尽量避免使用或者少用, 符号务必要简单易懂。所以, 对于那些难以区分的全熔透焊缝, 在符号的横基准线上, 于上下坡口的中间位置采用涂黑的圆圈作为标记。具体可见表中序号15、16、20、21。
3. 针对背面带有衬垫的全熔透焊缝, 鉴于国标当中不存在这种方式的符号表示, 故而编制了序号为14、24、25的图形表示。
4. 序号十七、十九、二十六、二十七, 所表示的是背面封底焊, 此图形基本上是依照GB/T324 – 2008《焊缝符号表示法》中表A.3补充符号的标注示例里的序号一的图形。
5. 表示全熔透焊的, 是序号17、18、19, 虽说它是单面带钝边的坡口, 然而焊缝符号上没有数字, 将其表示为等强焊缝是可以的, 所以能够按照全熔透来定义, 并且倘若中心位置也标上了涂黑的圆圈, 那就对背面焊缝形状的表示产生影响了。至于序号15、16, 因为是板中部的钝边, 标注涂黑的圆圈能更醒目、更直观地表明是全熔透焊。
6. 将序号232视为一个整体, 23这个部分呢, 是背面带有垫板的全熔透焊, 不论它是不是带着纯边, 只要看到是带垫板的, 那就肯定是全熔透的了, 这一点毫无疑问。

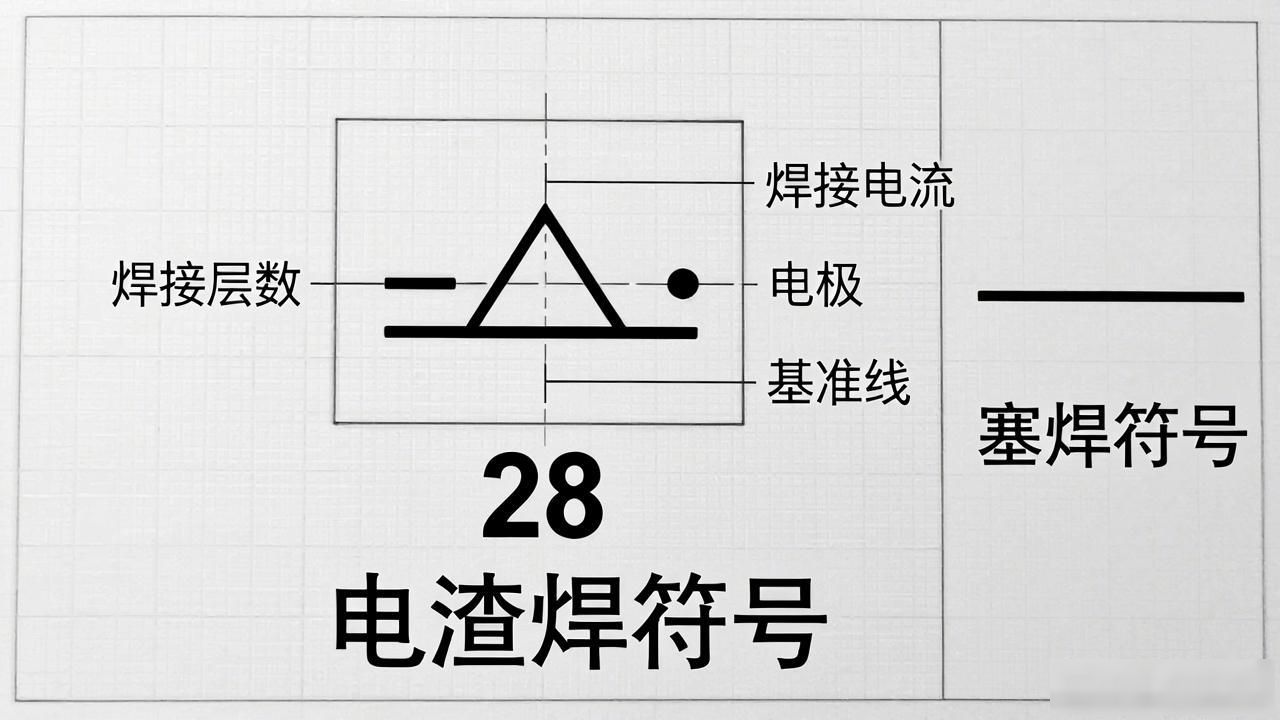

7. 序号28是电渣焊, 由于国标里没有, 属于补充而成。有的图纸用类似塞焊的形状来表示它, 然而它容易跟塞焊符号弄混。因而用在基准线取中的方框来表示比较好。
8. 列在其中会便于以后使用, U形坡口是厚板焊接的理想坡口, 它是今后的发展方向, 因其如此所以也被列入啦。
9. 其它焊接符号，辅助符号仍按国家标准中的规定实行。
焊接符号标注于设计详图里, 这对广大钢结构设计人员而言, 是一项颇费精力的工作, 拥有一套具备简捷、直观、好记、合理以及先进特性的焊接符号, 乃是我国钢结构事业发展所需。本文所呈现的一些符号, 目的在于为推动我国焊缝符号标准的进步发挥抛砖引玉之效。大家都来参与对其的修改与完善呀, 争取早日实现我国焊接符号标准的换版, 进而为我国钢结构事业的进步而不懈努力。
