焊接符号与识图的基本知识

焊缝的基本搭接形式：

一、对接：

二、搭接：

三、直角接：

四、T形接头：

五、斜角接：

焊缝的基本破口形状：

焊缝的基本尺寸及相关概念：

焊趾：焊缝表面与母材的交接处。

焊缝宽度（B）：焊缝表面两焊趾之间的距离。

焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。

首先, 焊脚尺寸所指的是什么呢? 它指的是, 在角焊缝的横截面当中, 画出的众多三角形里, 最大的那个等腰直角三角形, 其中直角边的长度。

焊脚, 是存在于脚焊缝的横截面里的, 是从一个直角面上的焊趾出发, 到另一个直角面表面的最小距离。

熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；

焊缝成形系数, 是指熔焊的时候, 于单道缝横截面上, 焊缝宽度B和焊缝计算深度H的比值。

余高：超出母材表面连线上面的那部分焊缝金属的最大高度；

焊根：焊缝背面与母材的交接处；

弧坑, 乃是弧焊之时, 因断弧或者收弧未恰当进行, 于焊道的末端所形成的低洼之处。

熔池是这样一种部分, 它是在熔焊的时候, 处于焊接热源的作用之下, 出现于焊件之上的, 有着一定几何形状的液态金属部分。

破口角度：两破口之间的夹角；

破口面角度：待加工破口的端面与破口面之间的夹角；

焊接符号：

一、定义焊接符号, 也就是在图样上标注焊接方法的符号, 是标注焊缝形式的符号, 还是能够标注焊缝尺寸等技术内容的符号。

二、焊接符号的组成：

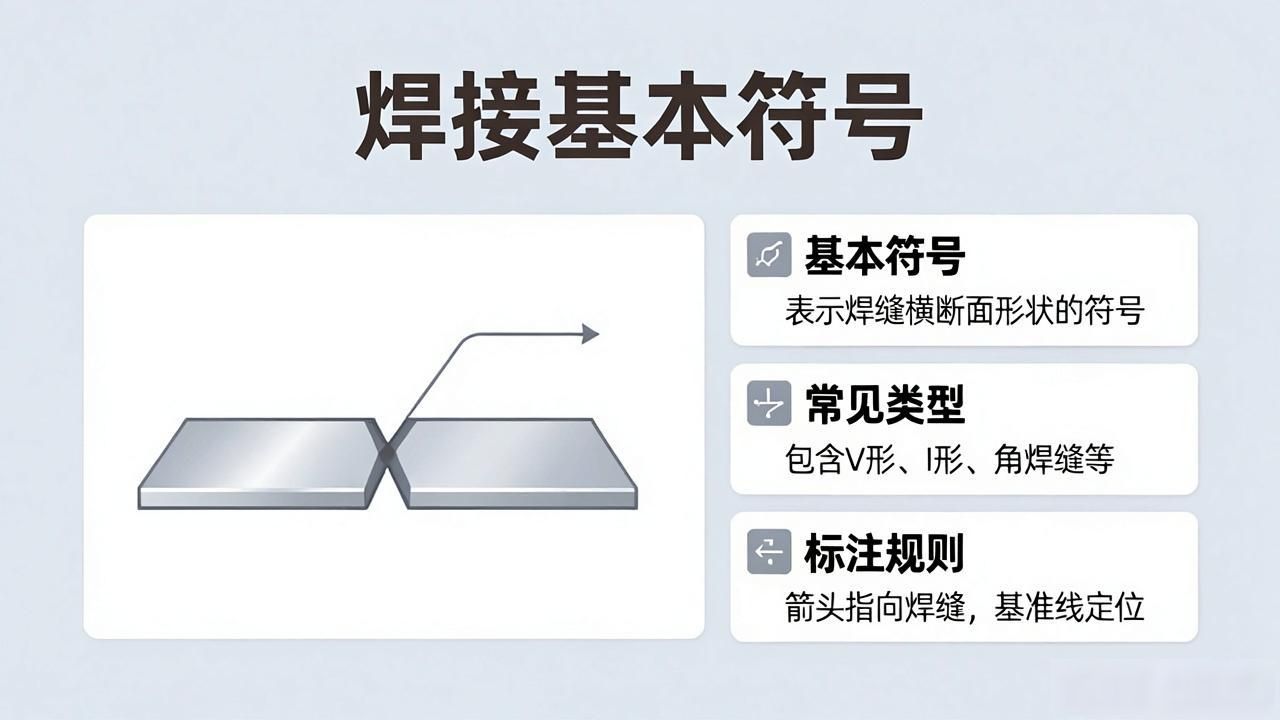

（一）焊缝符号：

1.基本符号：表示焊缝横断面形状的符号。

2.辅助符号：表示焊缝表面形状的符号。

3.补充符号：为了补充说明焊缝的某些特征而采用的符号。

（二）指引线：由箭头线和基准线组成。

（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。

三、焊缝符号在图样上的标准位置说明：

标准里, 针对焊缝符号, 以及尺寸符号, 还有尺寸数值, 在指引线上的标注位置有确切的规定, 绘制焊接图期间必须严格予以遵守。

把符号以及数值针对于基准线的标注位置划分成A至G这七个区, 各个区针对基准线的位置是固定的, 不管标注的箭头线方向怎样发生变化, 它们针对基准线的位置都不会产生改变。

位于A区, 此区属于主要功能区, 用以标注基本符号, 还有特殊符号, 以及补充符号里头的垫板符号, 并且标注辅助符号内部的平面符号, 还有凸面符号, 以及凹面符号。

区域B, 它属于补充功能区, 被布置在区域A的上方或者下方, 用于标注焊缝尺寸之中的坡口角度α, 还有坡口面角度β以及根部间隙b。

C区, 于基本符号之左侧, 标注焊缝横截面上的尺寸符号以及数值, 至于钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有效厚度S、根部半径R、焊缝宽度C与熔核直径d。

D区, 于基本符号右边, 标记交错焊缝符号, 标明焊缝纵向尺寸数值, 像焊缝段数n值、焊缝长度l值以及焊缝间距e值。

E区：标注补充符号中的三面焊缝符号；

F区：标注补充符号中的现场焊缝符号和周围焊缝符号；

G区, 要对补充符号里的尾部符号予以标注, 在尾部符号之后, 需注明相同焊缝条数N值, 还要标注焊接方法代号, 以及焊缝的质量和检测要求。

四、常用焊接方法在图样的表示代号：

举例：

例1：

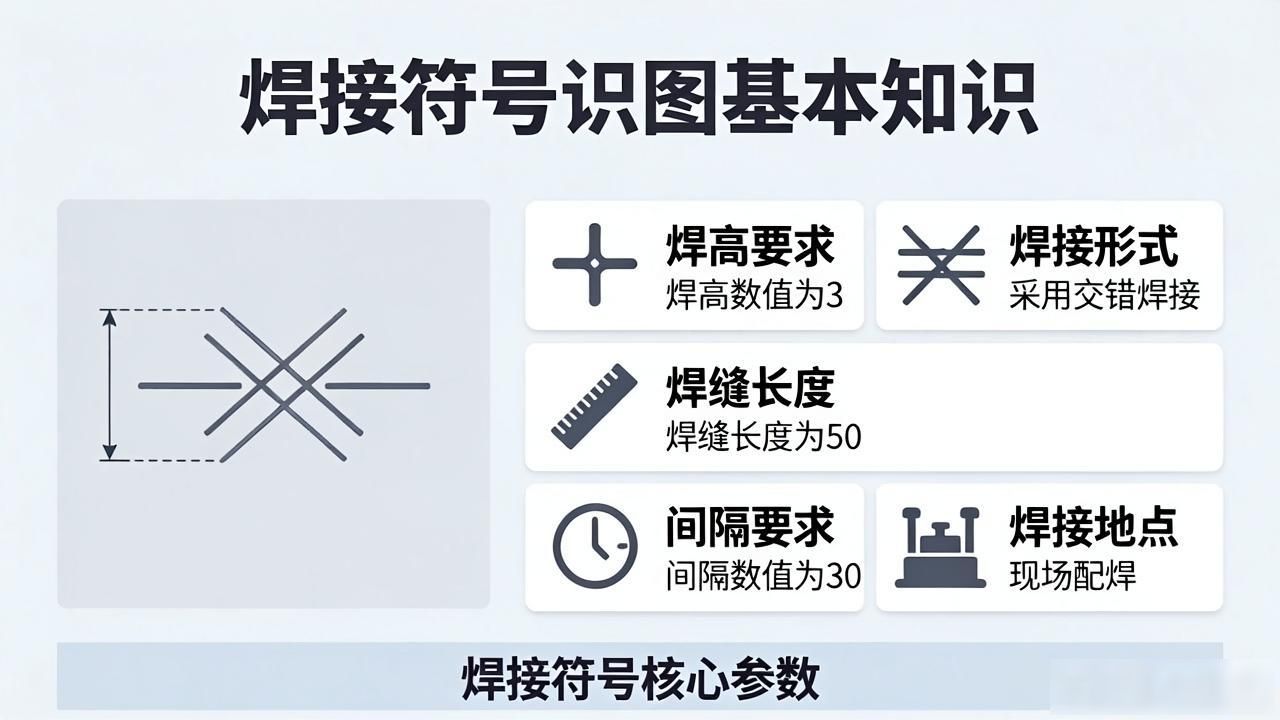

表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。

例2：

表示：焊点直径5，焊点数量10，间隔30。

例3：

意思是: 焊接焊缝的高度是3, 围绕着整个区域进行完全焊接, 运用CO2气体保护焊这种方式来连接, 总共存在5个地方。

例4：

指示如下: 存在一种焊接情况, 其焊高设定为3 , 坡口形状为斜V形 , 焊缝表面需进行磨平处理 , 焊缝长度为30 , 且这样的焊缝共有5段 , 焊接方式采用的是CO2气体保护焊。

焊接识图的基本知识：

一、图纸的基本结构：
