搞懂钣金件焊接再也不难，教你如何辨别这些常用符号，收藏备用

说到钣金件焊接, 我们时常会碰到下面这般的几种符号, 是焊接辅助的符号, 是补充的符号, 是尺寸的符号, 还是基本的符号, 去了解并且掌握好这些基础内容, 在之后接触到相关情况时那对于自己而言都是有助于能够快速上手的, 此刻就要给大伙认认真真地讲解！

▍一、焊缝辅助符号

▍二、焊缝补充符号

▍三、焊缝尺寸符号

▍四、焊接符号在图面上的位置

4.1 基本要求：

完整地表示悍缠的方法, 除了上述提到的基本符号、辅助符号、补充符号之外, 还涵盖指引线、一些尺寸符号以及数据。焊缝符号与焊接方法代号, 必须借助指引线以及相关规定, 才能够精确地表示焊缝。指引线一般是由带有箭头的指引线（简称为箭头线）, 和两条基准线（一条是实线, 另一条是虚线）这两部分构成的。

4.2 箭头和接头的关系

下图实例给出接头的箭头侧和非箭头侧的含义：

4.3 箭头线的位置

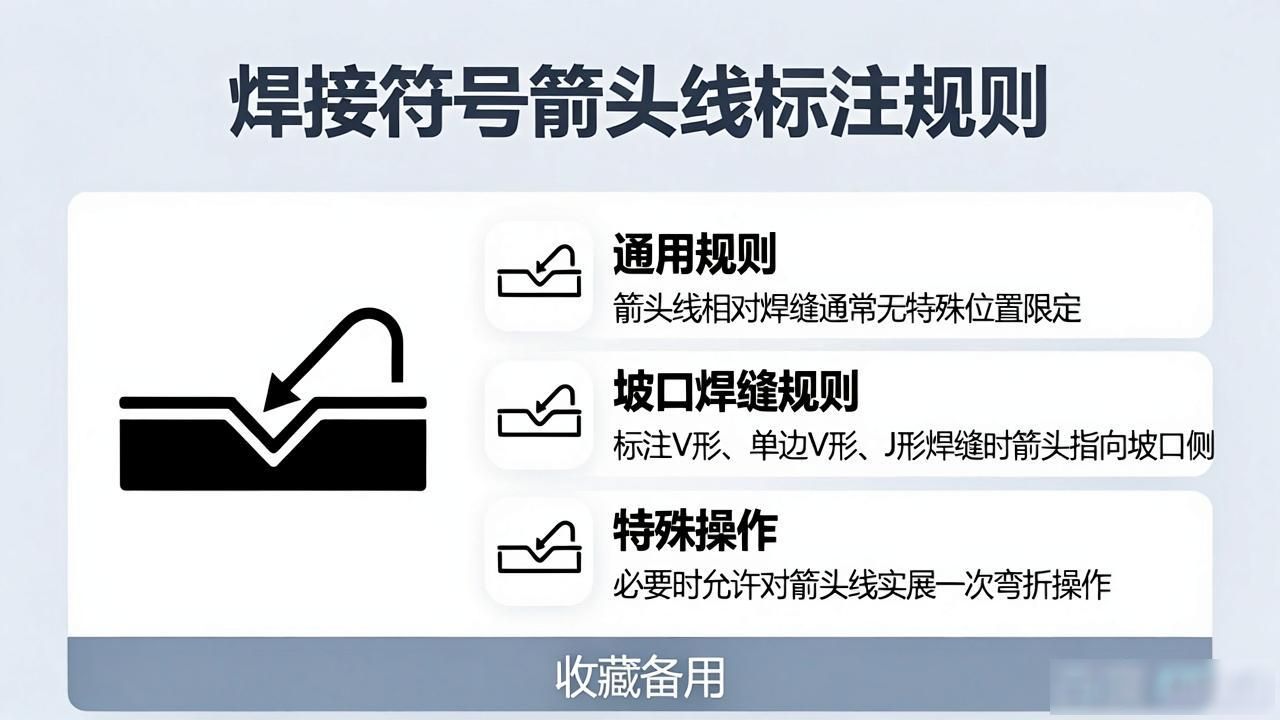

箭头线相对焊缝所处位置, 通常不存在特殊限定, 然而在标注V、单边V以及J形焊缝之际, 箭头线需要指向带有坡口一侧的工件, 在必要的情形下, 允许对箭头线实施一次弯折操作。

4.4 基准线的位置

关于基准线, 其虚线可有两种情况来画, 一种是画在基准线实在线条的一侧, 另一侧为下侧, 基准线通常情况下应当是跟图样的底边保持平行状态, 然而在存在特殊条件之时,它也能够与底边呈现垂直状。

4.5 基本符号相对基准线的位置

要是焊缝跟箭头线处于接头的同一侧, 那就会把焊缝基本符号标注在实线那边, 就像下面这个图这样。

▍五、焊接基本符号

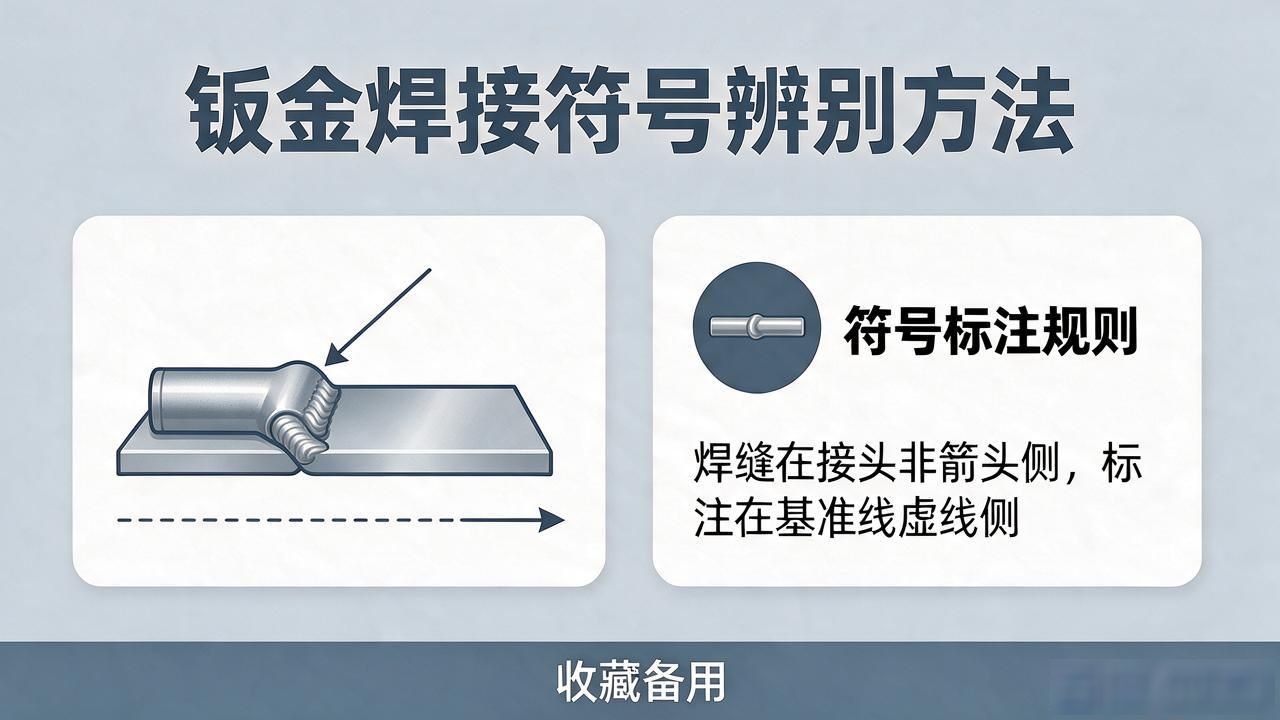

倘若焊缝处于接头的非箭头的那一侧, 那么就要把焊缝基本符号标注在基准线的虚线那一侧。

标对称焊缝及双面焊缝时﹐可不加虚线。
