瞧一瞧一个关于钣金拆图的实例, 于这个实例当中制成三块板子, 分别为左边的一块, 右边的一块, 将中间部分做成一块板子就行。紧接着运用分割命令先开展分割操作, 随后进行出折弯图以及下料图方面的工作啦。

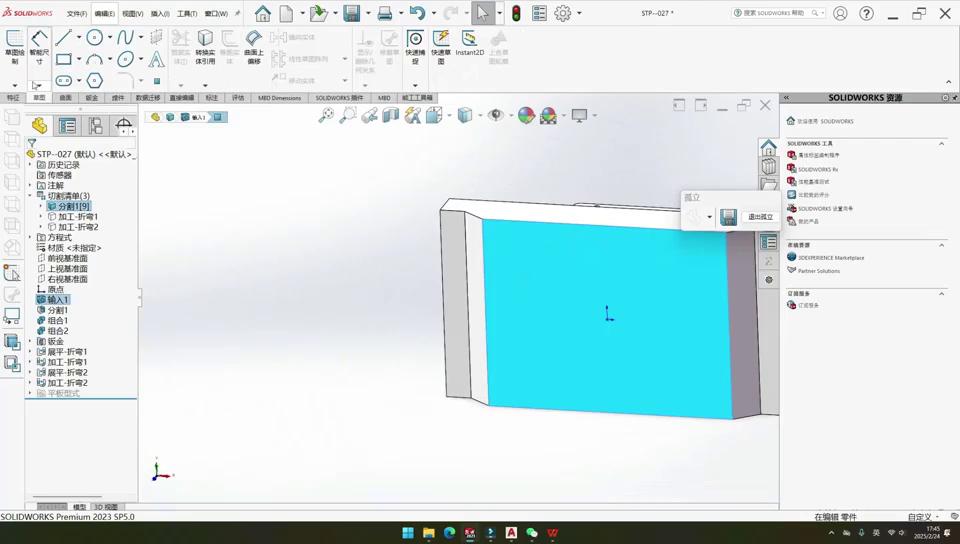

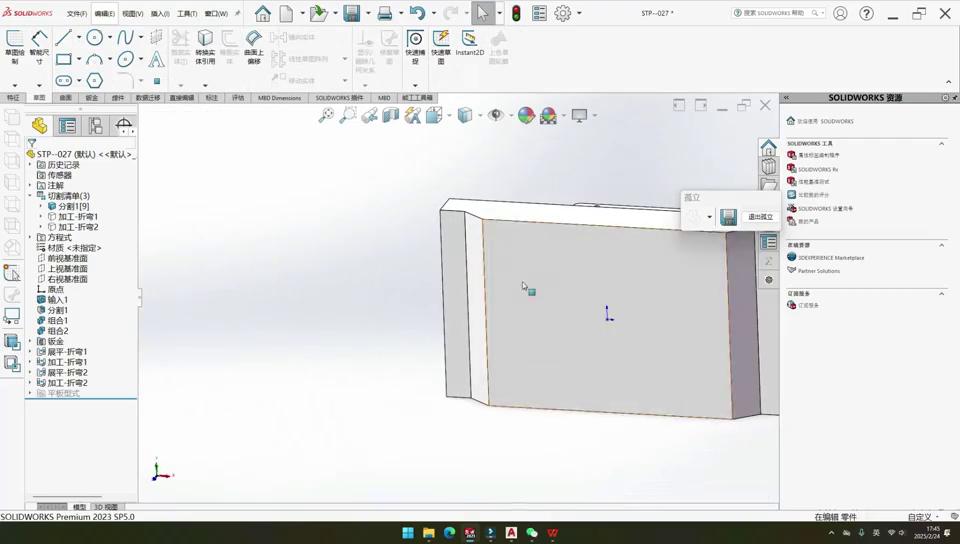

首先, 在直接编辑里找分割命令, 先将左边那块单独拿下来, 再把右边那块单独拿下来, 接着选择剪裁工具, 选取第一个面, 选取第二个面, 选取第三个面, 选取第四个面。这边利用四个面进行分割, 对面同样如此, 对面已有两个面已被使用, 随后把两个面补上。
选中左边这块零件进行切割, 再选中右边这块零件切割, 不要以勾选的方式，若要切除试题, 需点击对面处。
然后, 运用组合命令将其组合起来, 疯狂进行选择操作, 选择添加选项, 随后点击组合, 此处与其相同, 也要进行组合。组合完成之后, 此刻已然成为三块板了, 左右两边的两块板属于九十度板, 这十分简单, 直接开展插入折弯操作, 选择零点一的折弯半径, 这里给出九十度的折弯系数, 给出折弯扣除的数据, 扣除一点七, 选择一个面然后点击对勾, 这便是第一块板, 第二块板也是如此，选一个面之后点击对勾。
接着是中间的这块板, 中间的这块板能不能直接敲走呢? 模型上面本来就存在着一些错误, 这里有条线是不是? 与此同时这里的焊缝还没有开, 所以运用叉指弯必定会报错。

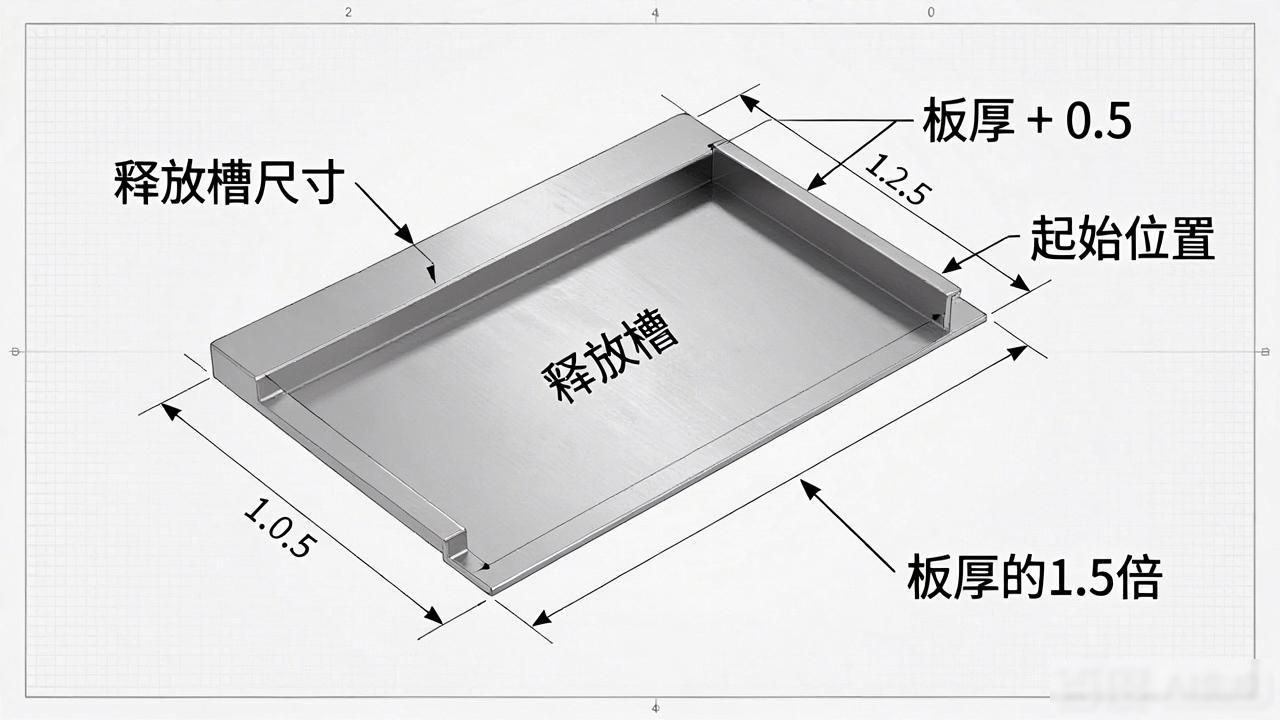

·接下来, 在转钣金之前, 要先把释放槽开出来。在底面建草图, 把隐藏类型选择为隐藏线可切。在这里画一个矩形, 这个矩形要贴着钣金的壁厚去开, 用于开出一个矩形的释放槽。这个矩形的宽度给到零点一就可以了。
这个矩形过来的距离是多少呢, 应当从这个地方起始开启, 鉴于释放槽相较于这道折腕而言要更为大些, 因而在这儿留出一个比板后大一倍且多零点五的释放在槽内的空间, 这里留一个大于板后一点五的释放槽。
然后, 去做一条重音线, 接着, 选择镜像操作, 随后, 框选镜像轴, 在此处, 同样是镜像镜像轴, 接着, 进行特征切除操作, 直接把焊缝切出来, 在切的时候, 实际上只要怎样超过这条线就行, 对吧? 比如说, 给它设置一个十五点对过的数值, 如此这般, 直接就把缝隙切好了。

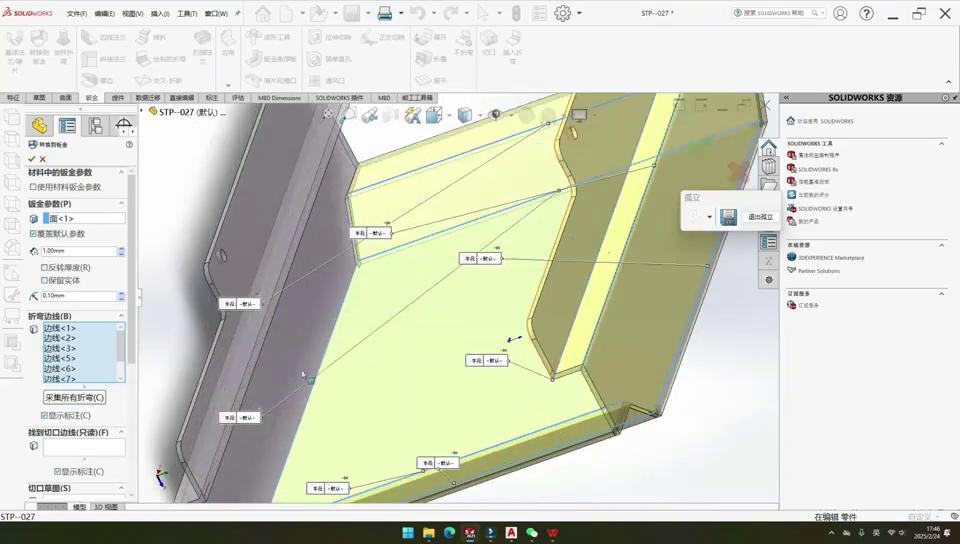

等切好之后, 着手进行转钣金操作, 将其转换至钣金状态, 此处情形相同，所用依旧是先前那些纸张, 接着选取固定面, 再挑选折弯边，折弯边部位同样存在两个折弯边, 此为其中一条, 操作完毕后点击对勾, 如此这般, 三块板的转板筋便制作完成了。

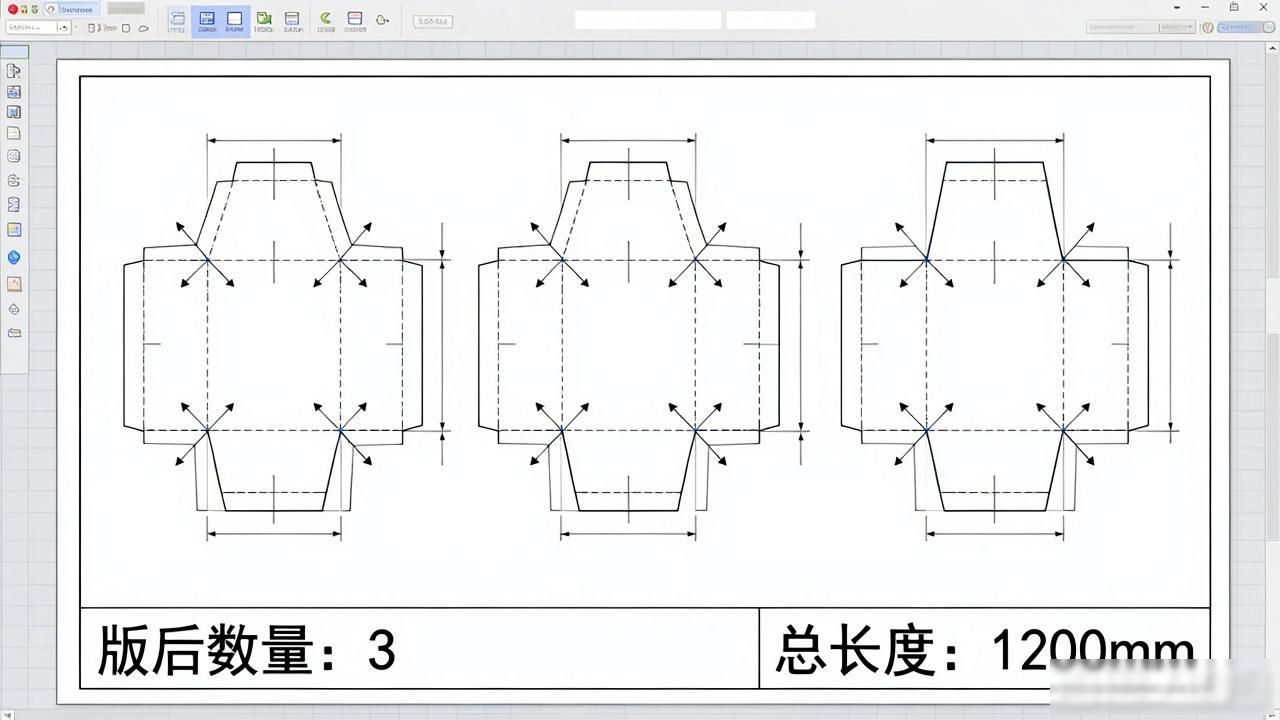

首先, 找到插件功能, 进而选择当前打开的模型，接着在这里给它改个名字, 随后就能开始转换。之后利用该插件批量输出下料图和折弯图, 插件会将三张下料图出在同一个图纸里面 , 于此同时能看到图纸上显示着折弯线以及折弯方向, 还可以放大查看, 能看到图纸下面还有版后数量等参数。
·最后还有三张折弯图，也是利用插件把批量出多尸体出图。
这个模型的拆除工作就完成了。
