solidworks钣金展开教程

之前讲了好些钣金折弯系数, 进行钣金折弯参数的设置, 对于钣金展开的画法, 仍有好多同学不掌握。今日带来一篇关于钣金展开教程的文章。

简单的钣金件我们来画一个, 主要去介绍钣金展开的设置是怎样的。其中, 展开方法有包含着两种, 接下来实例的情况我们来看一下。

1.进行钣金薄壁特征的建立, 选取基体法兰/薄片, 选定前视基准面, 自动致使草图工具栏被打开, 点击矩形右侧的小三角, 运用中心矩形来绘制。

SW钣金薄片绘制

2.以原点为起始点, 绘制出一个矩形, 该矩形的尺寸分别是100以及50。对钣金展开参数需进行设置, 其中厚度要设定为1毫米, 折弯扣除应设置成1.7毫米, 其余参数保持默认状态。

钣金参数设置

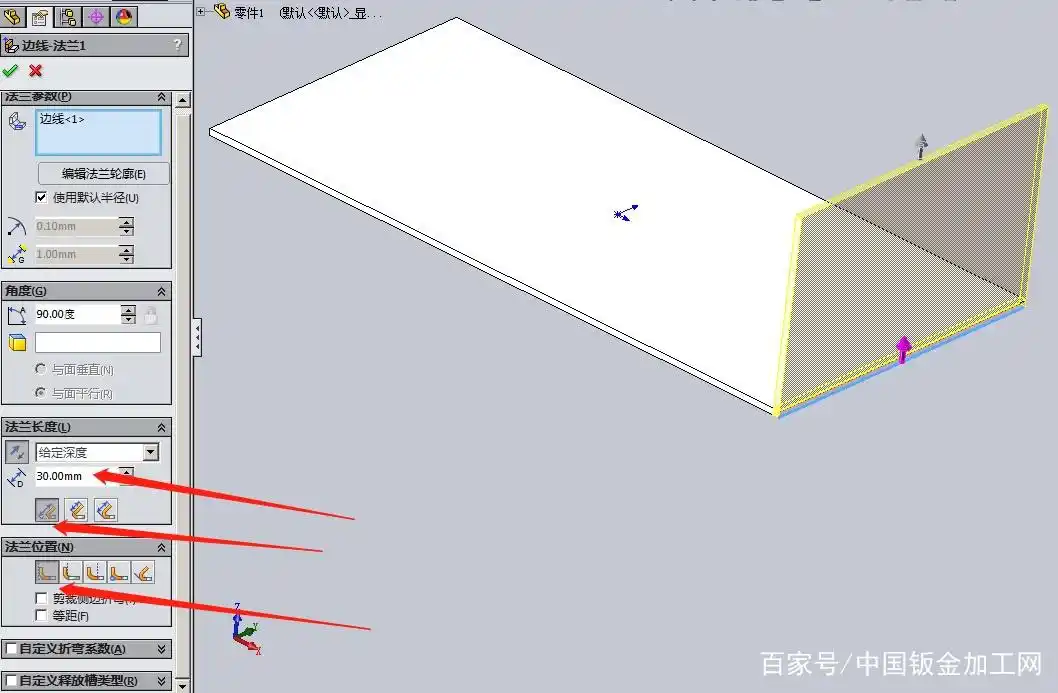

3.划出边线法兰, 挑选取50长的边线作标准范畴, 向着上方一侧拉动, 左面的对话框里给定的深度设定为30毫米, 法兰所处位置是材料在内部, 其余的保持默认状态选择即可。打上对勾进行确认操作。

钣金折弯系数设置

4.非常简单的钣金件就绘制完了，怎么展开呢？

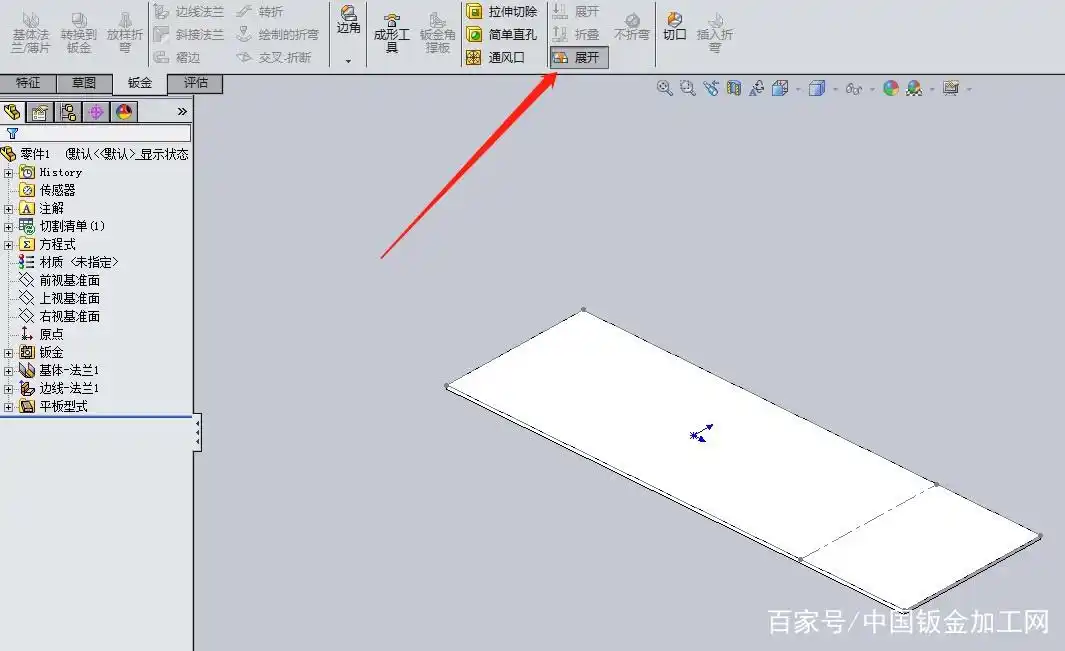

点开工具栏那儿的展开, 图形自行展开, 重复点击展开, 图形会自动折叠回到原位, 量出展开长度是128.3毫米, 契合我们的要求。

SW钣金展开

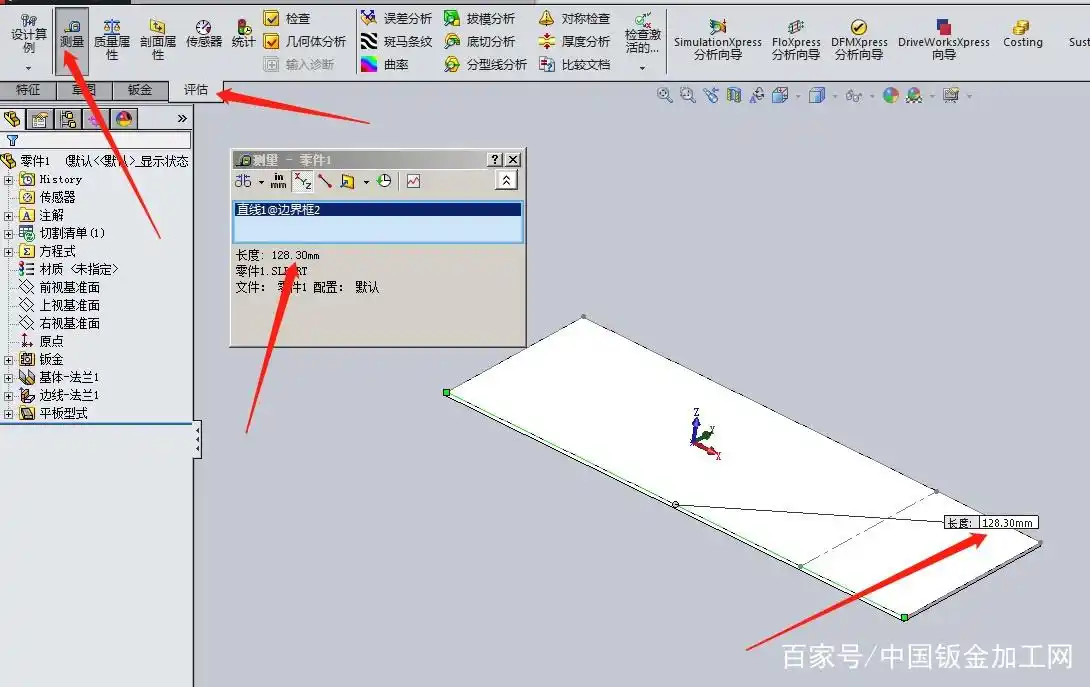

测量展开长度

可以出展开图了，下料的展开图需要转成CAD格式，继续操作。

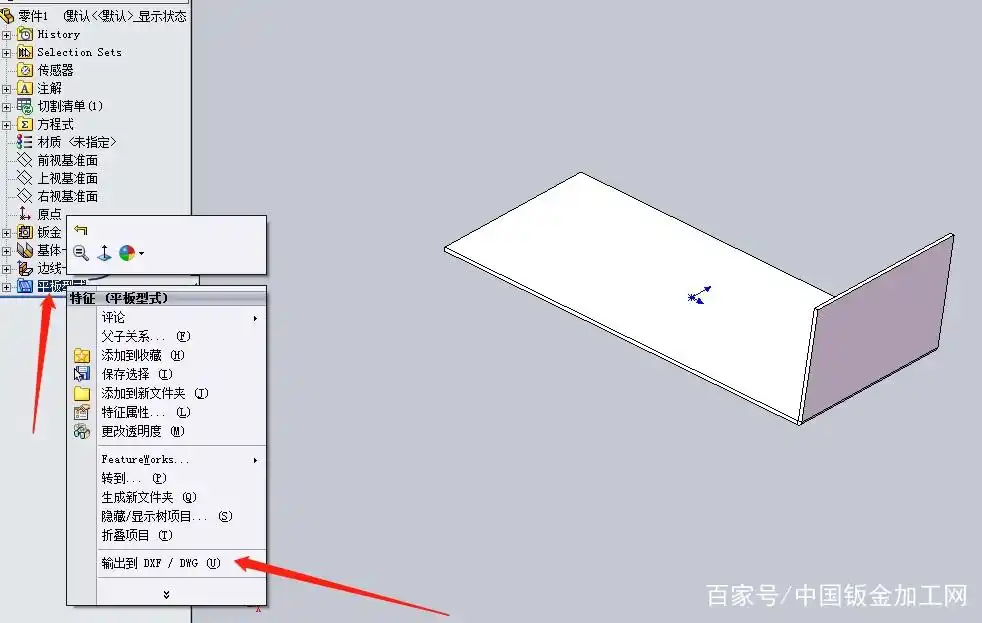

把鼠标指针移到左侧工具栏并按下右键, 选择平板型式, 此时会看到弹出的菜单里存在输出到DXF/DWG选项, 点击该选项, 接着会弹出保存对话框, 在这个对话框里能够更改名字, 还能够将DXF改成DWG, 按照实际需求去进行修改, 修改完毕后点击保存即可。

存CAD展开方法

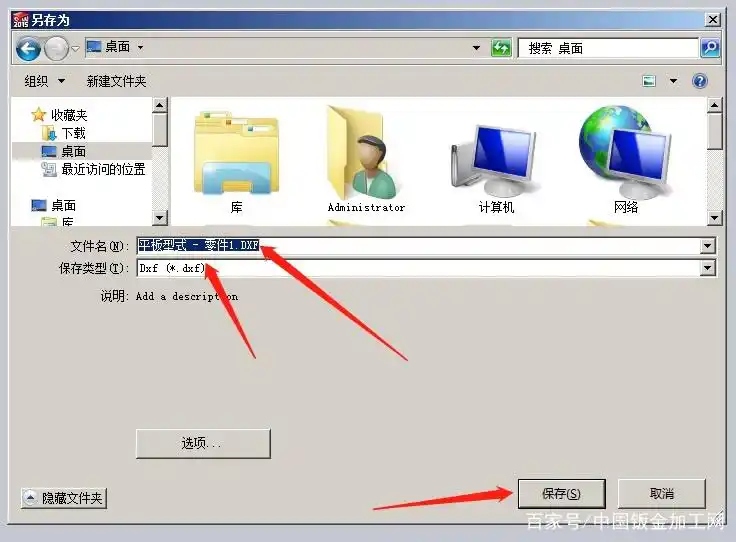

保存对话框

下面介绍第二种方法：

若是钣金折弯之处存在方孔缺口以及圆孔状况, 那该怎么去绘制展开图呢, 其展开设置究竟该怎么做?

进行展开的方法, 是做与此前相同的操作, 只不过那个画法, 得借助用于钣金展开以及钣金折叠的某一个工具。

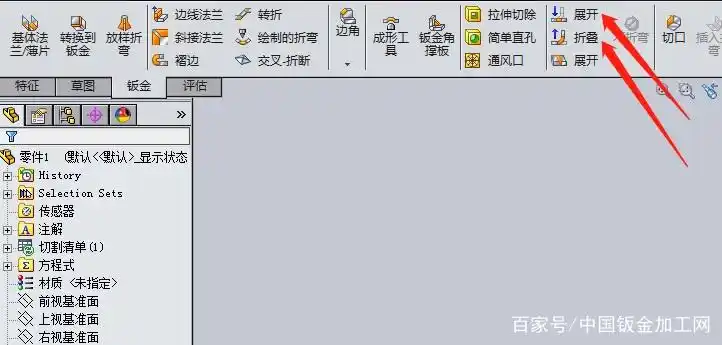

展开按钮

1.紧接上面提及的零件 , 进行点击展开操作 , 从而看清图形 , 此展开与另外一个展开存在差异 , 这个展开能够分别呈现一个或多个折弯的展开情况 , 而上面的展开是自动将全部折弯予以展开。

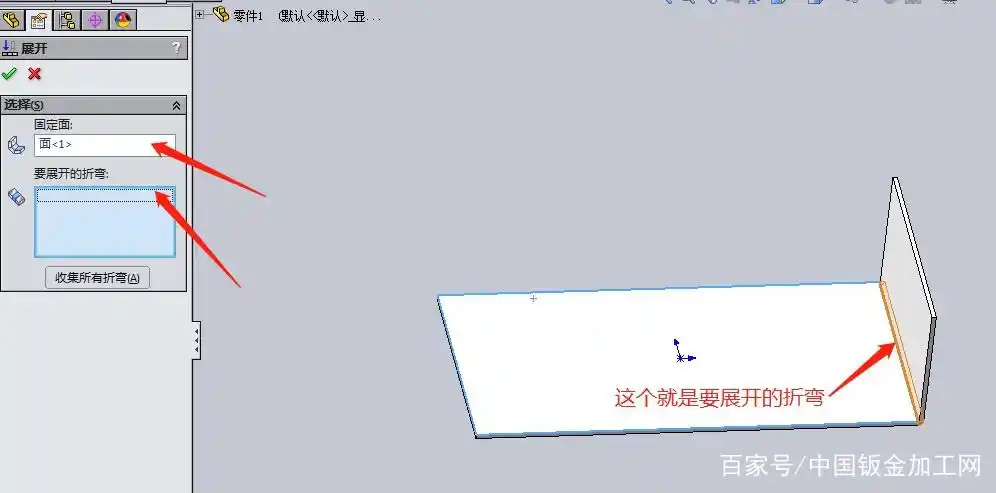

选择固定面，固定面任意选择一个平面就可以，曲面不行。

要来实施展开作用的那个折弯, 在此处仅仅属于单一的一个折弯, 当把鼠标朝着折弯所在位置进行移动操作时, 那就会进而自动呈现出折弯的边线, 然后对此进行点击。

能够收集全部折弯：能够对所有折弯进行自动选择, 达成的功能与上面所介绍的展开并无二致。然而, 此展开的主要作用在于: 将一个或者多个折弯展开, 能够在折弯区域描绘缺口或者孔, 接着进行折叠, 不会对自动展开造成影响。能够自动完成缺口以及孔的折弯参数计算。早期的SW仅能用这种方式绘制带有缺口的折弯钣金件, 后来的SW版本无需这般繁琐, 下面阐述对应方法。

2.点击对勾，完成。在折弯区域画缺口。如图：

钣金画缺口

3.当完成之后, 执行点击折叠的操作, 固定面以及要进行折叠的折弯与先前展开时的使用方式是一样的, 查看其呈现出的效果, 钣金件会自动回归到折弯的状态。

如此这般的钣金件能够自动展开, 不存在任何问题。然而呢, 这儿有些许麻烦, 实际上借助特征里的拉伸切除同样能够达成相同的效果。

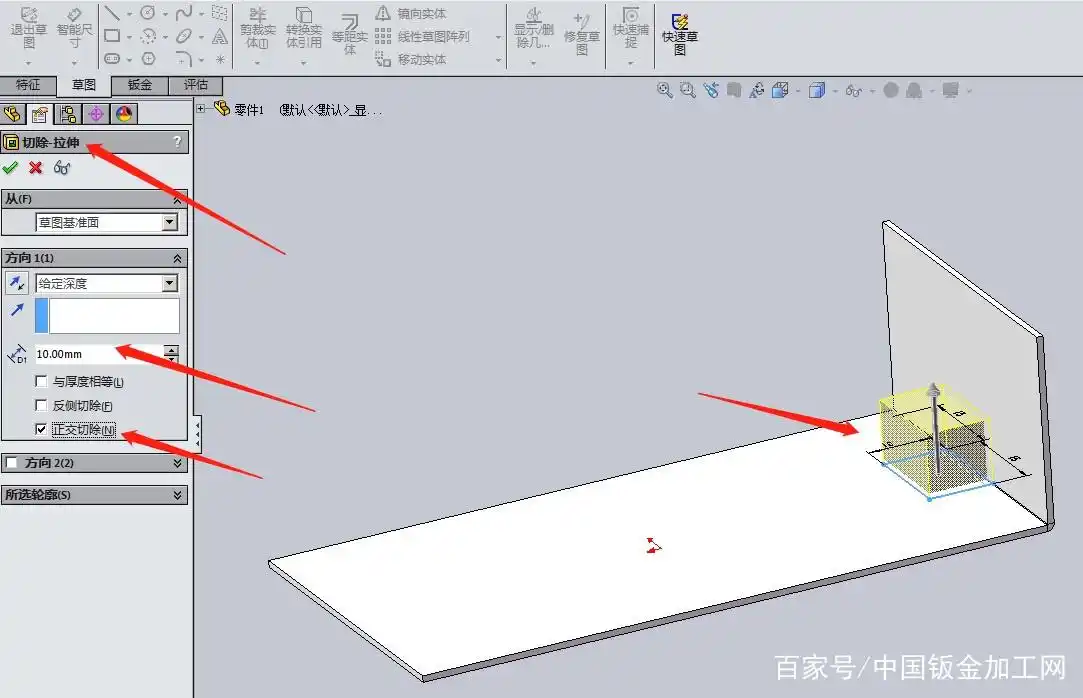

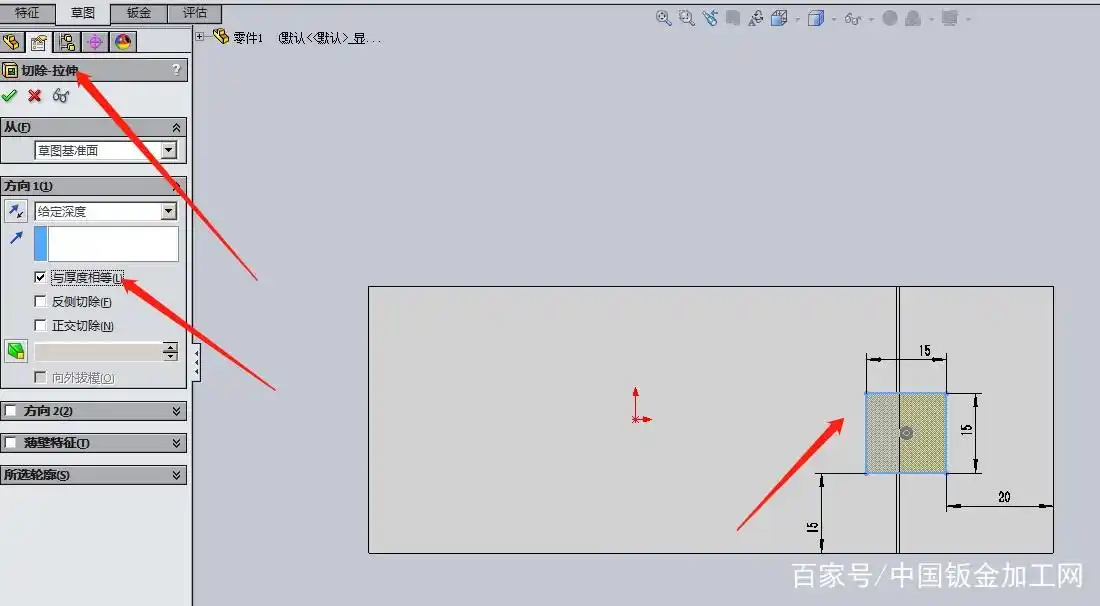

钣金折弯切除画法

注视图片, 唯有留意设定妥当相关尺寸, 需得将正交切除的勾选使之勾选上, 不然于某些情况会出现不能展开的状况。在进行拉伸切除后, 出现不能展开这种现象皆是该原因所致。当同学绘制钣金件而出现不能展开的情况时, 要首先检查拉伸切除当中的正交切除是否被选上, 诸多不能展开状况皆是源于此原因。

于今日而言, 有关SW展开的那些知识点, 便到此为止了, 要是存在关于SW钣金的问题, 能够在评论区那儿留言, 接下来, 将会针对相关知识点去介绍文章。
