钣金展开图画法

有一部分钣金加工厂, 其业务是承接来自外部的钣金图进行加工工作, 因此, 针对这种情况, 就需要运用CAD手工方式来绘制展开图。

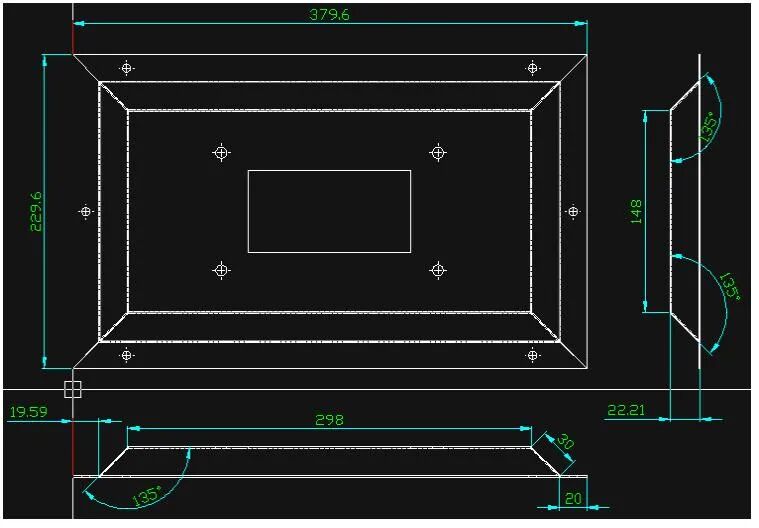

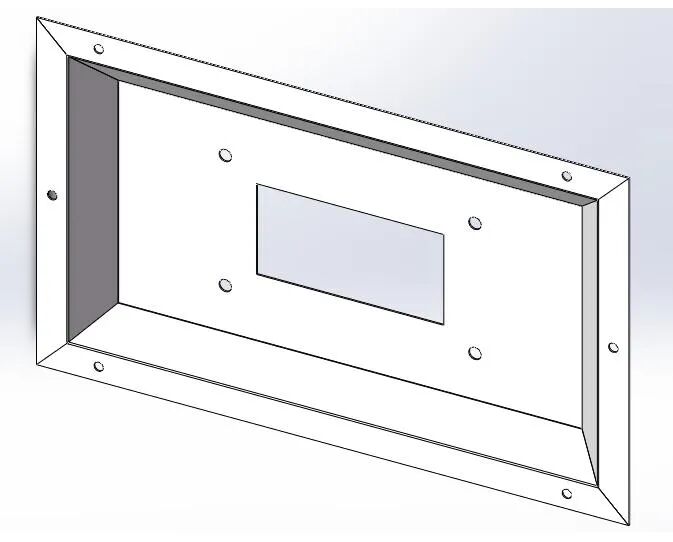

简略地绘制了一个存有一定代表性的钣金加工而成的部件, 接下来呈现的是CAD环境下的钣金工程图样。

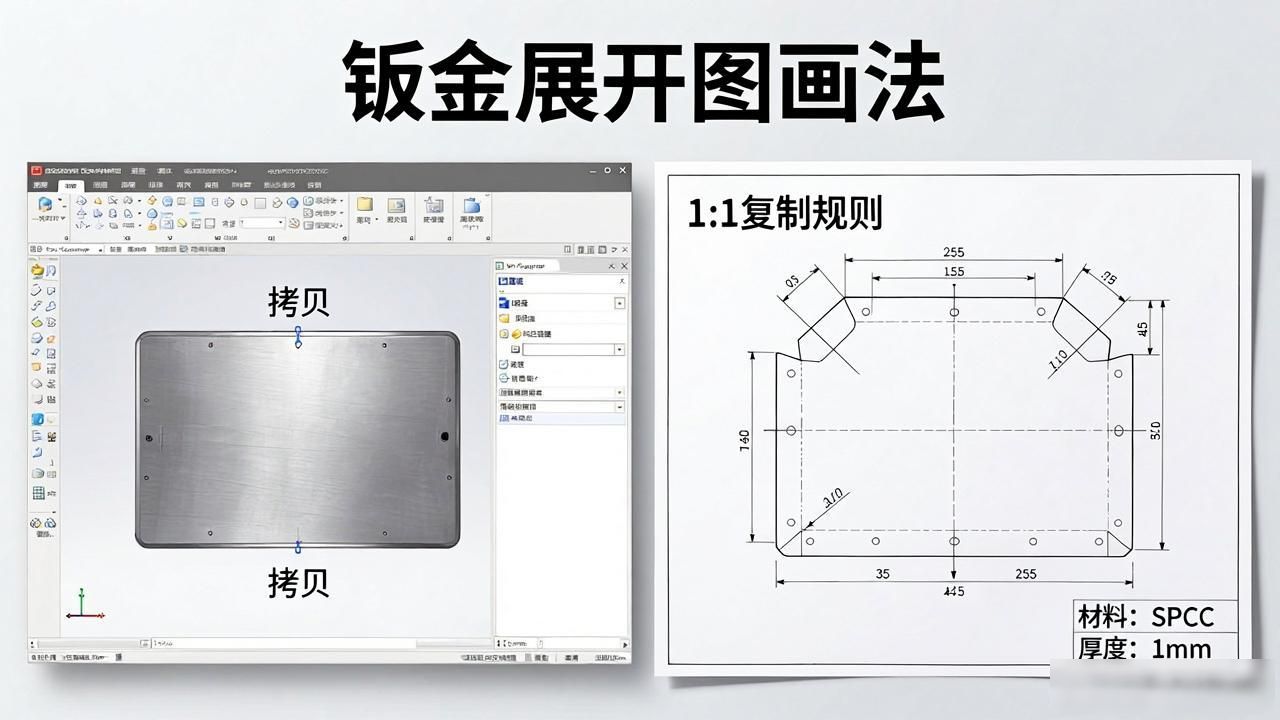

简单地对钣金折弯尺寸做了标注, 孔的尺寸则不进行标注。画展开图时有规定是 1:1 复制, 要是属于纸质版图纸, 依照尺寸画出来便可以了。此处不做详尽的介绍阐述。其厚度是 1mm, 材料选用的是 SPCC。 下面是通过从 CAD 直接展开接着手动绘制, 没有 CAD 软件的人员, 要能够举一反三, 学习其思路即可。CAD 绘制钣金展开图的第一步是: 拷贝主视图里的平板部分, 将外形尺寸修改成折弯后能够成形的尺寸。

第二步：展开45度斜边。

考量方式: 对斜边折弯的长度予以测量, 针对斜边直线的长度进行测量, 将图形连接起来之后呈现为梯形。

图中折弯尺寸为30mm，向四周偏移线，距离30mm。

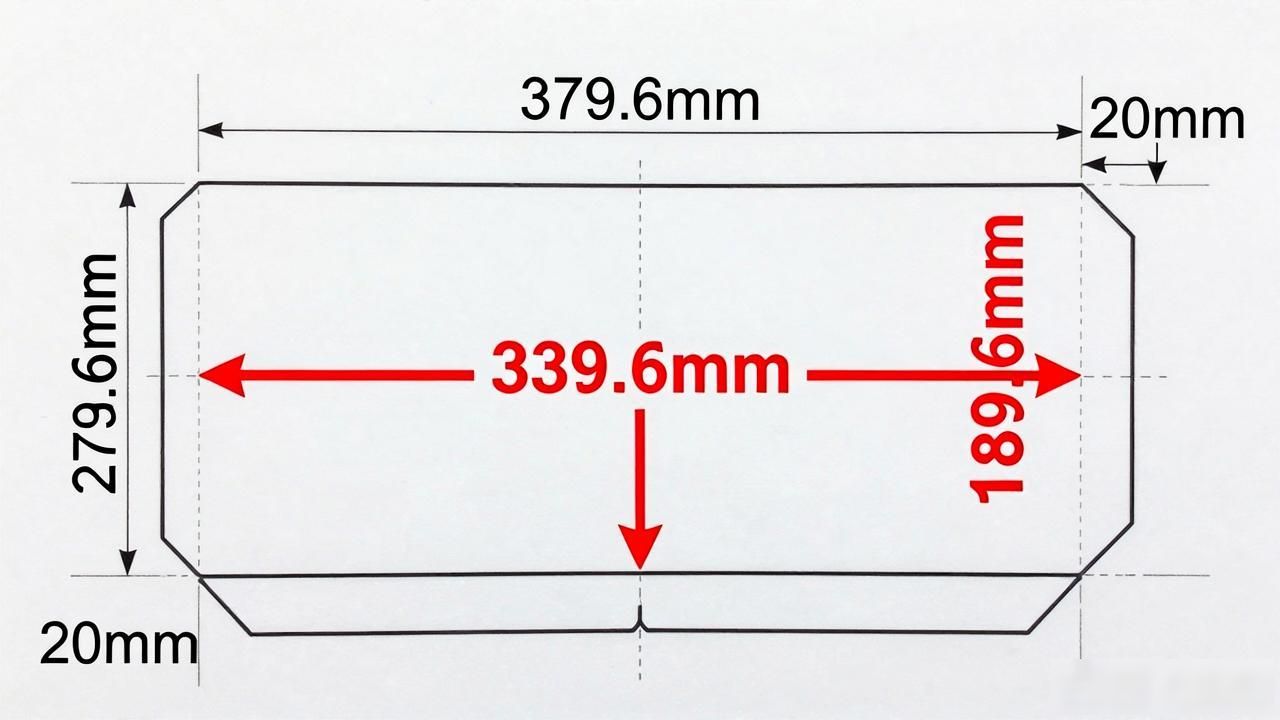

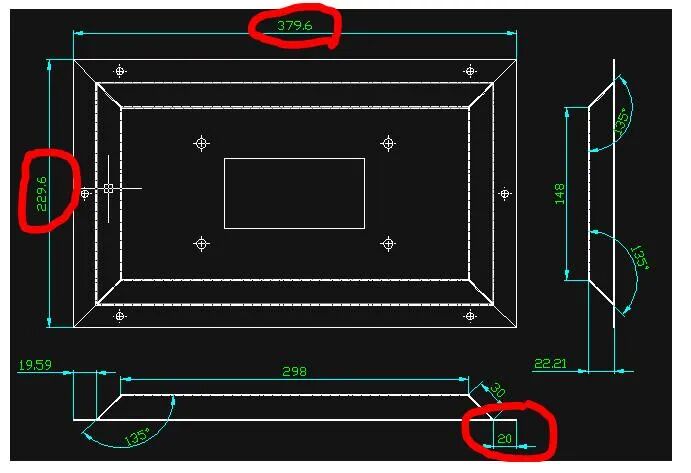

查看红圈部位尺寸, 鉴于外形尺寸是379.6mm, 外圈折弯边为20mm, 由此计算出要绘制的线段长度, 379.6减去20再减去20所得结果为339.6mm, 229.6减去20再减去20所得结果为189.6mm。

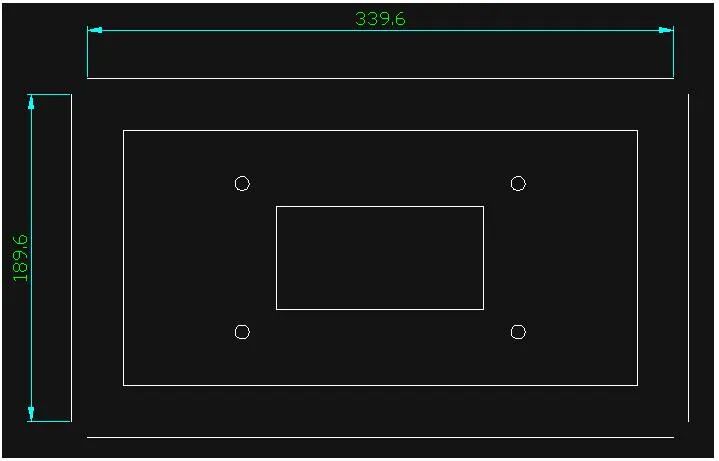

修改四周线段长度为计算长度，连接四面线段。

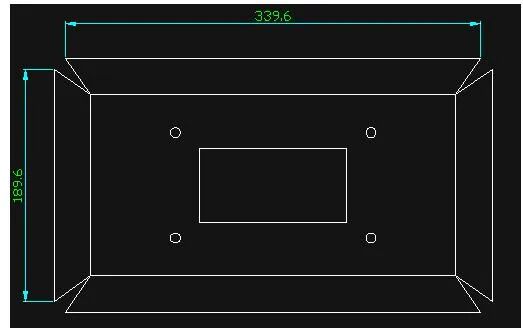

一道折弯钣金展开已经完成。

第三步：画出最后一道钣金折弯，有CAD的可直接复制。

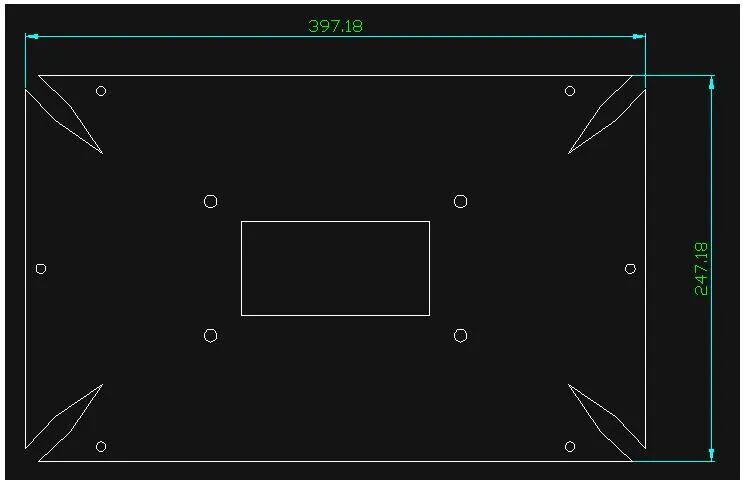

在CAD图里, 把带有孔的四条边复制到展开图那儿, 那么这张展开图就差不多完成了, 接着要下发到车间, 到了激光加工的时候, 要把多余的线给删除掉。

手工绘制的CAD钣金展开图就完成了。
