怎么在cad里标注出焊接符号呢？

在CAD里标注焊接符号的步骤：

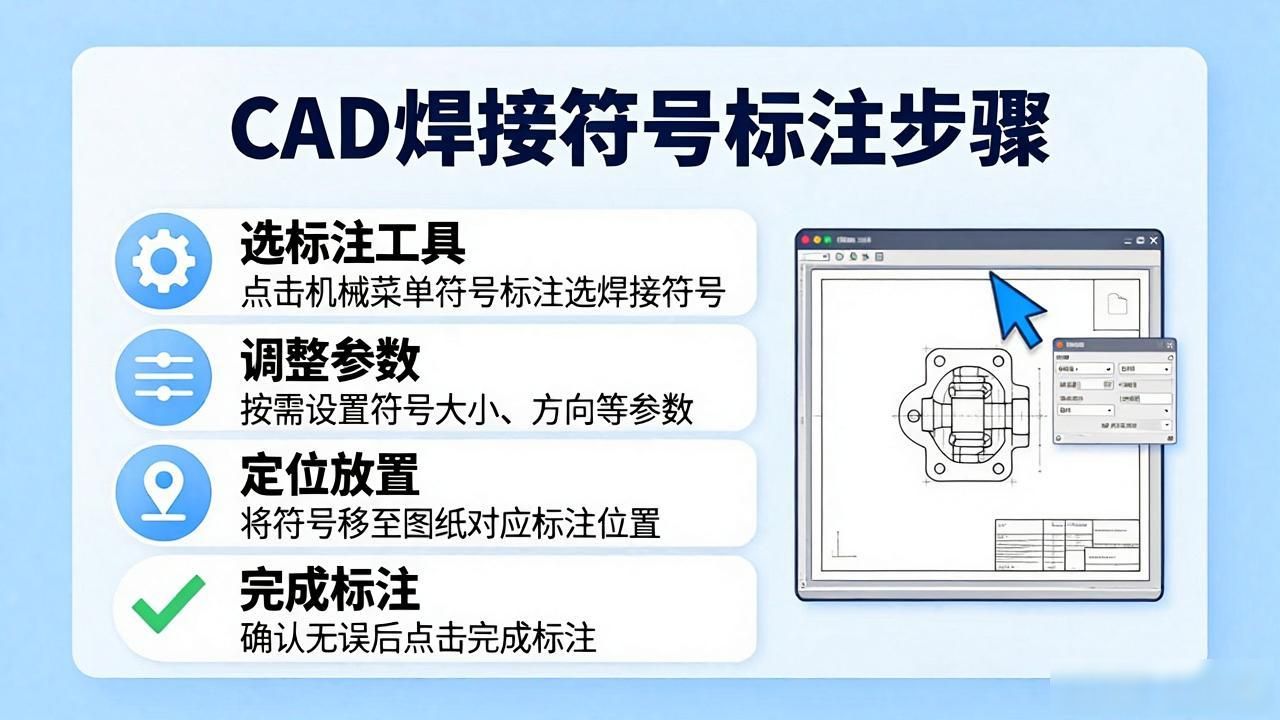

一、打开CAD软件

1. 运行CAD软件，并打开需要标注的图纸。

二、选择标注工具

1. 在CAD的工具栏中，找到并点击“标注”工具。

2. 在可供下拉的选项菜单当中, 去挑选适配恰当的标注工具项目, 就如同如同“焊接符号标注”这样需要特别留意的工具。

三、标注焊接符号

1. 点击所选的焊接符号标注工具，移动至需要标注的位置。

2. 根据需要调整符号的大小、方向等参数。

3. 点击确认，完成焊接符号的标注。

详细解释：

1. 了解CAD软件

被广大工程师以及设计师常常使用的CAD软件, 是用以专门绘制, 还有编辑二维以及三维设计图纸的工具。于机械设计这个范畴当中, 焊接符号的标注属于极为重要的一项工作, 它能够明确告知。哪些部分是需要实施焊接操作的。

2. 选择合适的标注工具

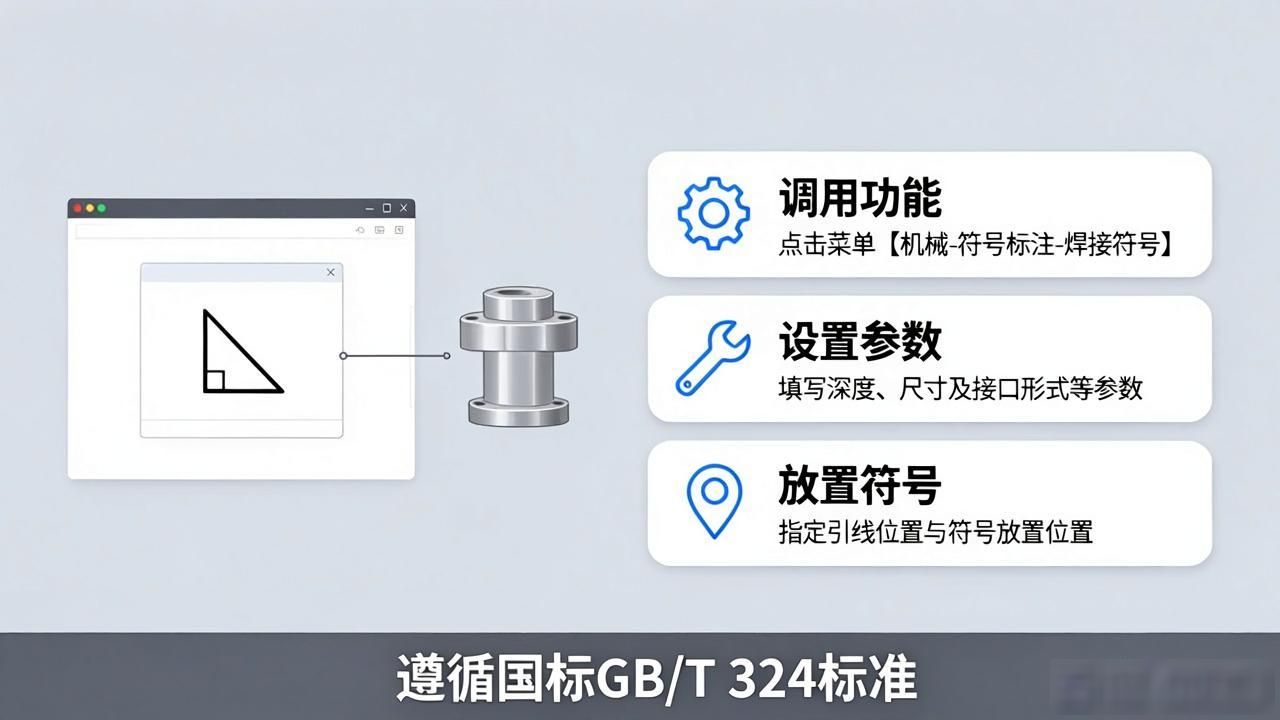

针对CAD软件, 一般存在专门用于标注焊接符号的工具, 这些工具或许处于“标注”菜单之下, 又或者在专门的“焊接”菜单里面, 用户得依据所运用的CAD软件版本以及界面, 去寻找到对应的工具。

3. 标注过程详解

在寻得标注工具之后, 用户要把它移到需要去标注的位置那儿, 于这个进程当中, 能够依照实际的需求作出调整, 诸如符号的大小方面、方向之类的参数内容, 以此保证焊接符号精准无误地去表达焊接的相关信息, 在确认并没有错误之后, 点击一下完成标注。
