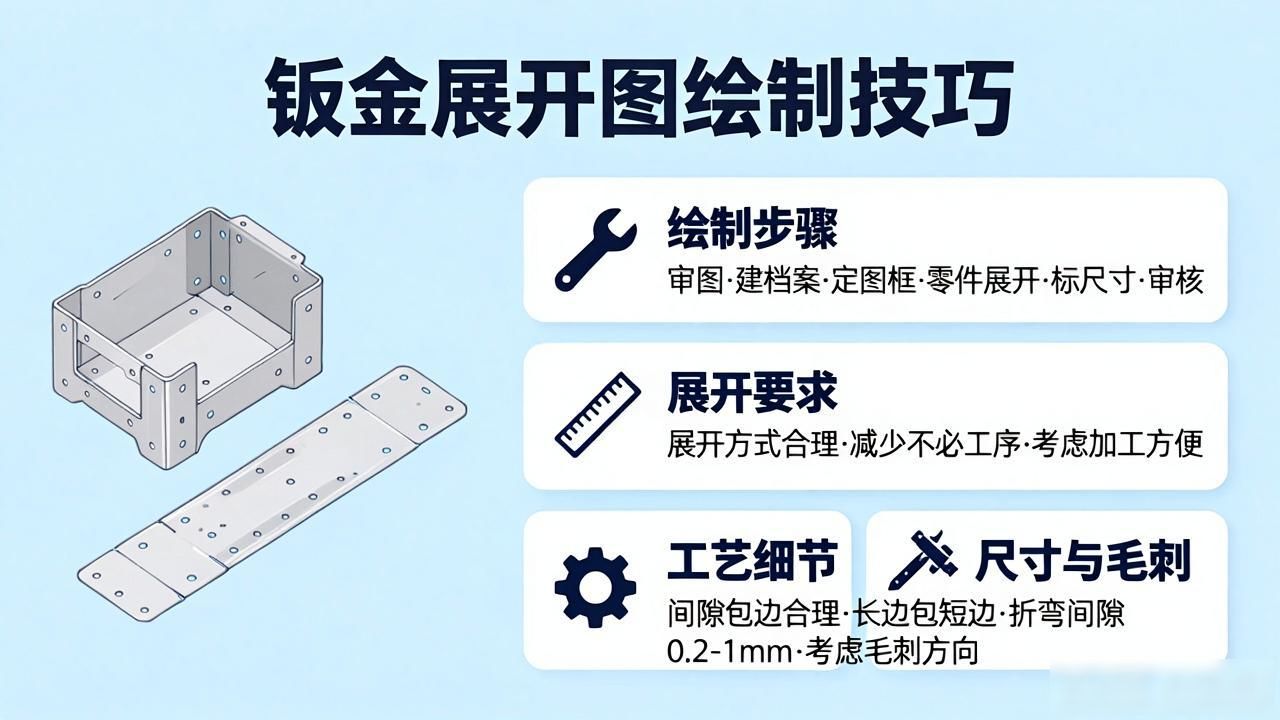

一. 图面展开步骤是: 审图, 建文件档案, 定图框幅面食, 零件展开, 标尺寸, 审核。二、谈及图面展开的注意事项, 展开方式得合理, 要尽可能减小没必要的工序, 还得思索加工之方便性, 考量实际加工工艺, 合理安排加工工序（比如孔与折边距离、压铆、折弯加工工艺直至焊接加工工艺等情形要顾及加工顺序的安排）, 合理挑选间隙及包边方式, 选间隙及包边关系的一般原则是: 长边包短边, 折弯展开间隙是0.2至1毫米（依板材板厚不同而取值有别）, 必须合理考虑公差, 图面公差标注存在如下几种情况: 对比门板类及此盒体必须考虑毛刺方向, 针对该类零件的展开, 一定要考量毛刺, 达成折弯后续让毛刺向里 ；有的大门板类零件于设计时若没考虑烤漆掉挂工艺孔洞类情况当此即需考虑加开掉工艺孔洞（当其仅有很少孔且有类于此特别工艺要求之时）, 抽牙压铆冲凸撕裂等位置的方向必须明确, 要绘画出剖面图并且, 对于图面上不同孔径的孔为了能够加以区分应于图面上用字母分别予以标识, 不同孔径采用不一样的字母, 必须挑选合理刀具,考虑烤漆及喷粉膜厚, 尺寸标注得规范化、齐全、清楚, 与此同时压铆类标注需统一规范化, 尺寸标注规范化是: 在任一图面绘制好准备进行尺寸标注之前势必要对所示尺寸标注比例进行设置, 所设置公式是AXP = 1（A0, P0, P为此所予以明确的值也就是scale之类的值为P）, 所涉尺寸文本字高为3。材质也好板厚也罢要与表处方式相结合, 挑选合适的图纸幅面, 特殊角度折弯系数及内R角变化之情形要通过试验来确定清楚与否该设置合适等, 部分尺寸颇多之处可画出放大图以便能够清楚表达, 容易出错的地方需重点提示举例如果不对称零件, 部分如此类零件可于展开图上尝试画出折弯示意, 对于需要保护的地方要加以具体标示, 拉丝件要标明清楚所涉拉丝方向。三、展开图的绘制技巧是采用拼图之道即: ①要是有出现客户所予以提供的有CAD 图檔之类情况, 我们能够依据三视图选择适当的视图作为基准, 然后把需要的视图移至到与基准视图对应位置之上, 但在拼的过程当中一点要注意视图方面有关方向与和板厚的对应的加减, 每拼一处使用拉伸命令（）减一次折弯之类关联系数, 完成对应操作之后都要进。
