钣金图纸怎么看？采购需要掌握哪些基础知识？

身为从事钣金加工的采购人员, 并非要求你成为绘图方面的高手, 然而具备基本的识图本领还是必不可少的。在能够掌握以下几个要点之后, 与钣金厂进行沟通便会顺畅许多:

1. 基础是三视图, 主视图、俯视图、侧视图共同配合, 可在表达一个零件三维形状上发挥作用, 钣金图纸一般还会对材料、板厚、数量等基本信息进行标注。

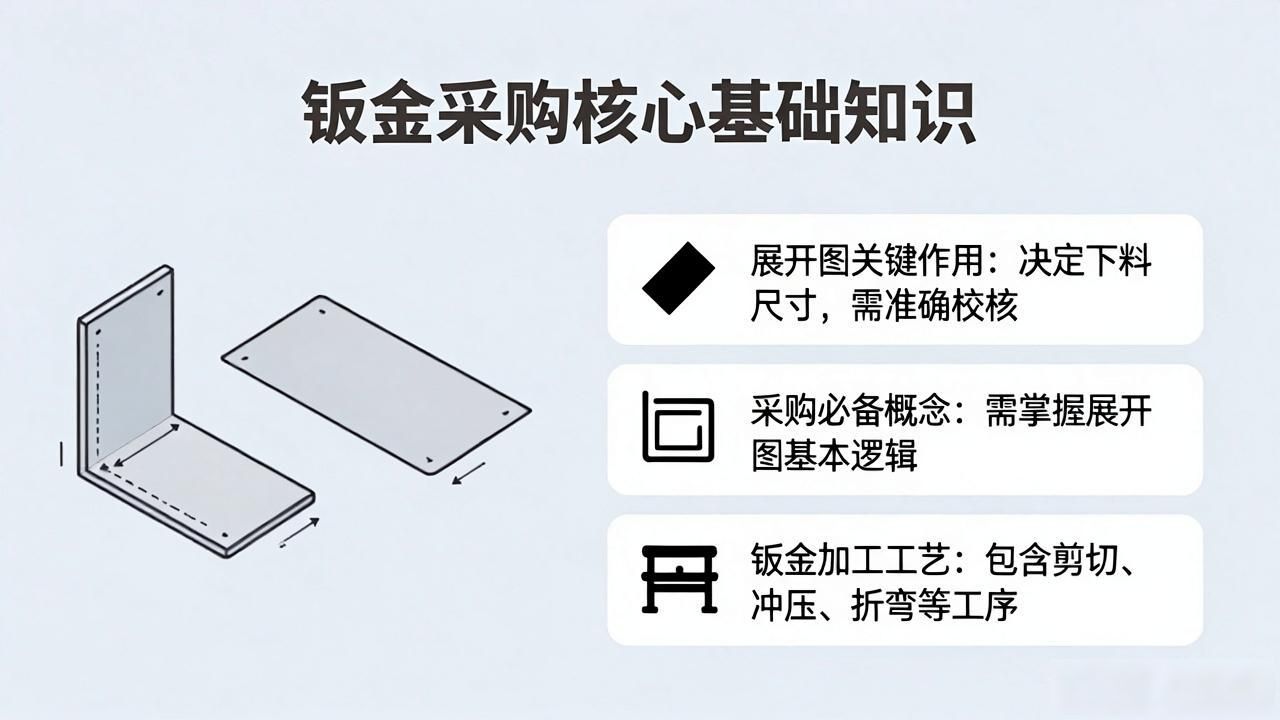

2. 对于板材折弯成型的钣金件而言, 展开图极为关键, 它呈现的是将折弯后的零件“摊平” 的模样, 展开图准确与否直接决定下料尺寸是否正确, 好的钣金厂会自行校核展开尺寸, 不过采购也最好具备基本概念。

3. 折弯之标注, 需清晰明了。折弯之角度, 折弯之半径, 折弯之方向（内折或者外折）这般种种, 务必要做好明确标注。常见之错误情况乃是, 仅仅标记了角度, 却并未标明方向, 进而致使理解之时出现偏差。

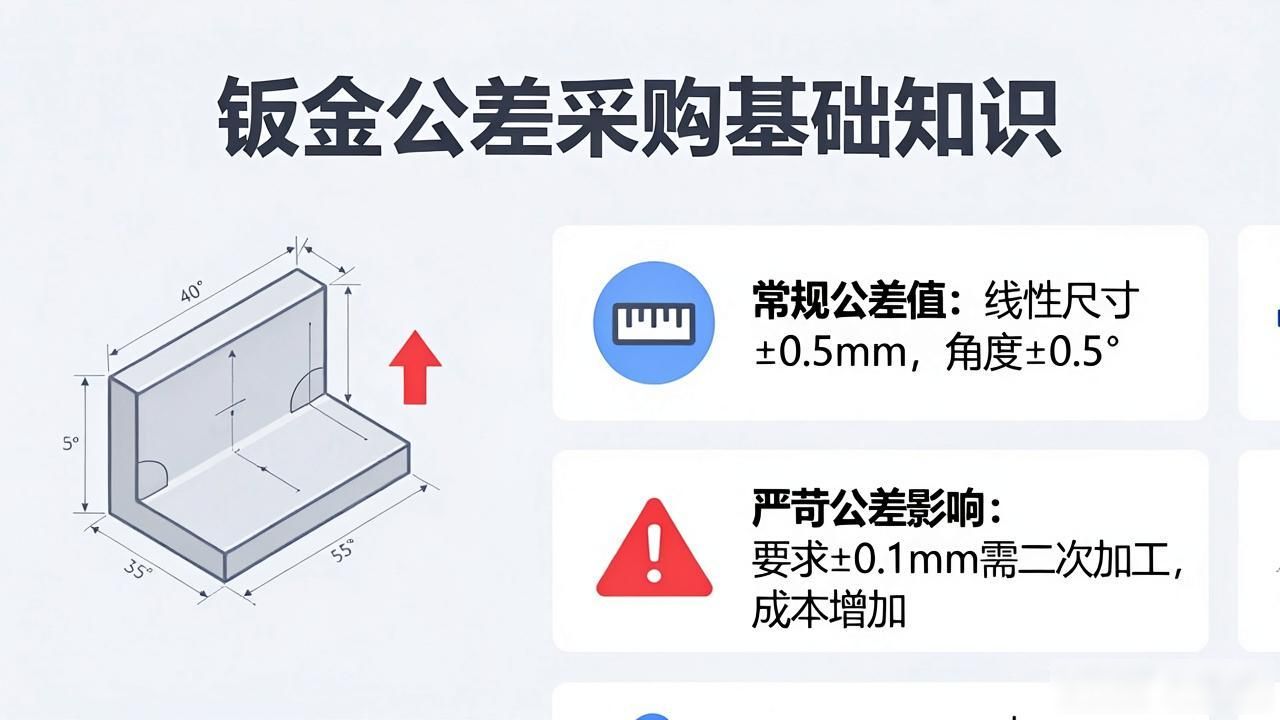

4. 公差标注得合理才行, 钣金件与机加工件不同, 机加工件能够达成非常高的精度, 钣金件一般而言, 线性尺寸公差为±0.5mm、角度公差为±0.5°是较为正常的情况。要是你要求达到±0.1mm, 或许就需要增添二次加工工序, 如此成本便增加了。

5. 需单独对表面处理予以说明, 喷涂颜色通常不在视图里进行表达, 镀层类型一般也不在视图里表露, 盐雾要求同样不在视图里展现, 这些都得在技术要求或者备注栏当中写明白, 要写清晰, 要写确切。

若是刚进入这个行业, 那么, 建议去多找几份你们以前做过的图纸,然后对照着实物来看, 如此很快就能够上手。要是图纸存在任何不清楚的地方, 任何时候都可以发给锐源特的工程团队, 让他们帮你去确认, 我们是不会嫌弃问题多的, 毕竟提前沟通清楚可比做错了再返工要好多。#钣金加工厂##钣金机箱#。
