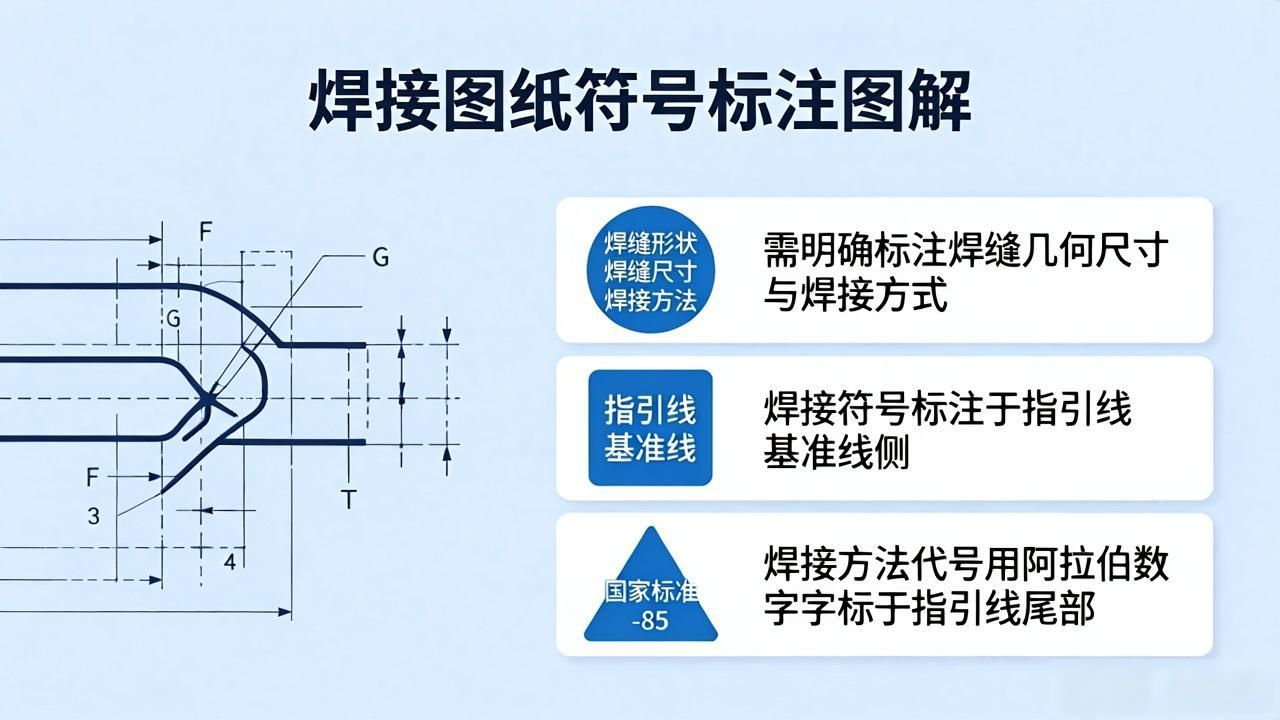

CAD焊接图纸符号标注的图解示例里的, 焊接符号是种工程语言, 它能够在图纸上, 简单且明了地说明焊缝形状, 以及几何尺寸还有焊接方法。下面小编要为大家介绍焊接图纸符号标注的图解示例, 一起来看看。焊接图案符号是在工程领域使用的一种语言, 它可以清晰及简洁向图纸呈现焊缝的形态, 包括形状尺寸以及焊接方式。接着小编会为大家展示焊接说明的全部符号标注示例, 一同看过来。一、焊工在焊接时, 需依据焊接图纸符号标注的相关规定, 详细对照焊接符号标注实例及方法来操作。在焊接结构图样里, 焊接方法要按照国家标准 -85 的规定采用阿拉伯数字予以表示, 且标注于指引线的尾部。常用的焊接方法代号会在表 3-9 中呈现。要是遇到组合焊接方法, 需用“/”进行分隔, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）的焊接方法。比如说 V 形焊缝, 先是运用钨极氢弧焊打底, 随后采用手工电弧焊盖面, 那么就表示成 141/111。焊缝符号与焊接方法代号标注的示例则在图 3-21 中展示。那个图呈现的是V形坡口对接焊缝, 背面进行封底焊, 正面焊缝的表面是齐平的, 其焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊使用手工电弧焊? 二、焊接符号的表示方法, 钢结构焊接符号的含义大全中, 钢结构焊接符号也是依照GB324一1988焊缝代号来绘制的。钢结构一般是归属于建筑学科范畴的, 是属于建筑行业类别之内的。所以在钢结构焊接符号的标注当中常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等等。有关钢结构焊缝符号表示的方法以及相关规定如下: 其一, 焊缝的引出线是由箭头跟两条基准线组建成的，这两条基准线中一条是实线, 另一条是虚线, 它们的线型都是细线；其二, 基准线的虚线能够画在基准线实线的上侧, 也能够画在其下侧, 基准线大体上要跟图样的标题栏保持平行, 只会在特种状况下才能跟标题栏呈垂直状态；其三, 要是焊缝处于接头的箭头侧, 那么基本的符号会标注在基准线的实线这边, 要是焊缝处于接头的非箭头侧, 那么基本符号会标注在基准线的虚线那边；其四, 当是双面对称焊缝时, 基准线不需要添加虚线。5、箭头线相对焊缝放置的位置, 通常并无特别要求, 然而在对单边形焊缝做标注时, 箭头线需将带有坡口那一侧的工件指向。6、基本符号以及补充符号, 与基准线相交或者相切, 和基准线相重合的那一段线, 是用粗实线来表示的。7、焊缝的基本符号、辅助符号以及补充符号（除了尾部符号以外）, 全都是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用来标注焊接工艺、方法等方面的内容。8、在同一个图形之上, 当焊缝的形式，以及断面尺寸, 还有辅助要求都相同的时候, 能够只挑选一处来标注焊缝的符号以及尺寸, 并且要加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 而它被画就在引出线的转折之处。在同一图形当中, 存在数种相同焊缝, 此时可把焊缝进行分类编号, 标注于尾部符号之内, 分类编号通常采用A、B、C, 针对同一类焊缝, 可以选择一处标注代号。9、熔透角焊缝的符号按照图1-38的方式来标注, 熔透角焊缝的符号是涂黑的圆圈, 它被画在引出线的转折之处。10、选取形状之中较为 long 的角焊逢（像是焊接实腹钢梁的翼缘焊逢那般）, 能够不采用引出线展开标注举措, 而是径直于角焊逢旁边标注焊逢尺寸数值 K。11、于连接长度里头仅有局部区段存在焊逢的情形下, 按照图 1-40 予以标注。K 是角焊逢焊脚尺寸。12、当焊逢分布没有规则之时, 在展开焊逢符号标注的同时。于焊逢之处加设中实线用来表明可见焊逢, 或者加设栅线用来表明不可见焊逢。13、彼此进行焊接的两个焊件, 要是属于单面焊带有双边不对称坡口焊逢的状况里, 引出线箭头朝向较大坡口的焊件。14、那个用于表示环绕工作件周围围焊缝的符号, 是用圆圈来呈现的, 它会画在引出线所出现转折的地方, 并且还要标注出其焊角尺寸K。15、当有三个或者三个以上的焊件彼此相互焊接的时候, 这种情况下其焊缝是不可以当作双面焊缝去标注那般处理的, 焊缝符号以及尺寸都得分别进行标注。16、针对在施工现场开展焊接操作的焊件而言, 其焊缝是需要标注“现场焊缝”这种符号的。现场焊缝符号呈现为涂黑的三角形那般的旗号模样, 绘制在引出线出现转折的那个地方。17、在相互焊接的两个焊件当中, 要是只有一个焊件带有坡口（就好比单面V形这种情况）, 那么引出线箭头是指向带有坡口的那个焊件的。
