焊接结构图样里, 焊接方法就能依照国家标准 -85 的规定采纳阿拉伯数字予以表示, 标注于指引线的尾部。常用焊接方法代号呈现于表 3 – 9 所示的情形。要是属于组合焊接方法, 能够用“/”加以分开, 左侧体现正面（或者盖面）的焊接方法, 右侧展现背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊打底, 随后使用手工电弧焊盖面, 那么表示为 141/111。
焊缝符号, 以及焊接方法代号标注示例, 可见图3 – 21。此图所展示的是, V形坡口对接焊缝, 其中背面是封底焊, 正面焊缝表面齐平, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法
依据GB××4……1…………一1988 的《焊缝代号》所绘制的, 是那个钢结构焊接符号。钢结构一般它属于建筑学科那边, 属于建筑行业范畴之内。所以在钢结构焊接符号的标注这个事儿当中, 常常伴着建筑符号、型钢符号、螺栓符号以及铆钉符号等出现。
钢结构焊缝符号表示的方法及有关规定

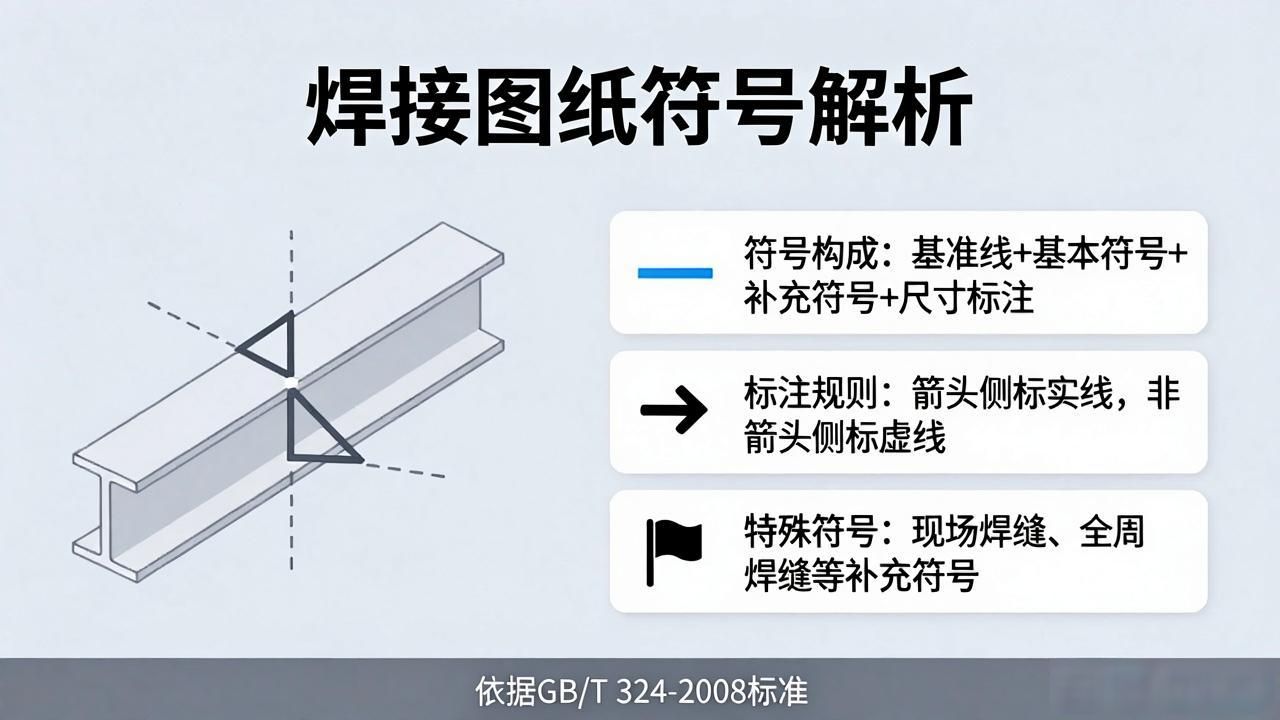

1、焊缝的引出线, 是被箭头以及两条基准线组合而成的。其中的一条基准线, 属于实线, 还有一条, 是虚线, 它们的线型, 都是细线。
2、虚线形式的基准线, 能够画在沿着基准线实线的上方一侧, 也能够处在沿着基准线实线的下方一侧, 基准线大多情况下应当和图样的标题栏保持平行为止, 只是在特殊的条件状况之下才会和标题栏呈现垂直状态。
3、若某焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 若该焊缝处于接头的并非箭头的那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相比较的位置, 通常来讲且一般情况下是没有什么特别特地的要求的, 但是, 当在进行标注单边形焊缝的时候, 这个箭头线它是需要去指向那个有着坡口的一侧并且是工件。
6、线段, 与基准线重合, 用粗实线表示, 是基本符号、补充符号与基准线相交或相切时, 其中的一种情况。
7、一概而言, 焊缝的基本符号是属于粗实线范畴, 此为其一；辅助符号同样属于粗实线范畴, 这是其二；补充符号（尾部符号不在此列）也都是粗实线, 此其三；尺寸数字依照原则同样基本是粗实线, 这是其四；尾部符号则是细实线, 此其五；而尾部符号的主要作用在于标注焊接工艺方面的内容, 除此之外还能标注方法等相关内容。
8、于同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够只挑选一处标记焊缝的符号与尺寸。并且要添加注释标记“相同焊缝的符号”, 相同焊缝符号呈现为3/4的圆弧状, 绘制于引出线的转折之处。
对于同一图形上面来说, 当存在数种相同焊缝的情况时, 能够把焊缝进行分类编号, 将其标注于尾部符号之内, 分类编号使用A、B、C等, 在同一类焊缝当中可以挑选一处来标注代号。
9、被称为熔透角焊缝的那种符号, 其标注方式应当是依照图1-38的那个样子去进行标注, 熔透角焊缝所具有的符号是呈现为涂黑状态的圆圈形状, 并且这个圆圈要画在所涉及到的引出线的转折处这个位置上。

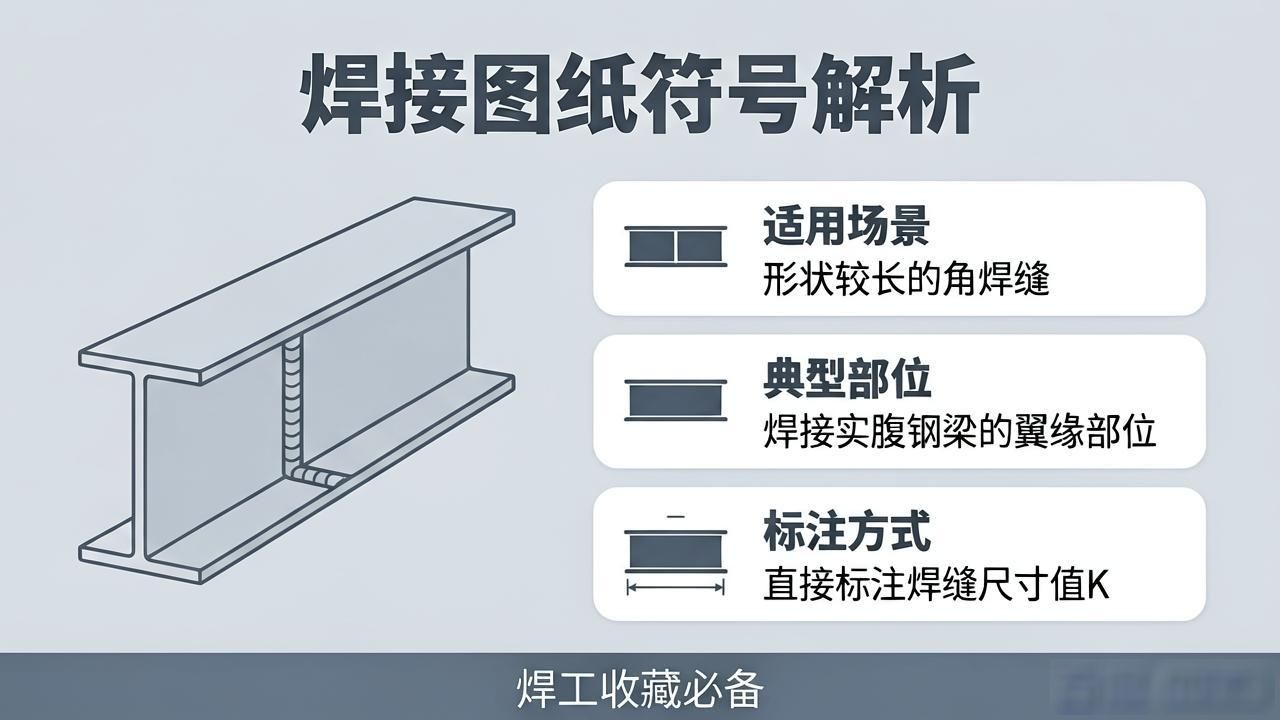

10、针对形中较长的那种角焊缝, 像是焊接实腹钢梁的翼缘部位的焊缝, 它是可以不采用引出线进行标注的, 而是能够直接在角焊缝的旁边去标注出焊缝尺寸值K。
11、当处于连接长度范围以内, 仅仅只是局部的某个区段存在焊缝的情况下, 要依据图1-40来进行标注。其中, K指的是角焊缝的焊脚尺寸。
12、在焊缝分布呈现非规则状态的时候, 于标注焊缝符号的期间, 在焊缝的位置添加中实线用来展现可见焊缝，或者添加栅线用来表示不可见焊缝逗号。
13、两个相互进行焊接的焊件, 要是属于单面焊且带有双边不对称坡口焊缝这种情况, 那么引出线的箭头会指向较大坡口那边的焊件。
14、在工作件周边环绕的围焊缝符号, 是以圆圈去进行表示的, 它被画于引出线的转折之处, 并且要对其焊角尺寸K作出标注。
15、在三个或者超过三个的焊件进行相互焊接的情况下, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸需要都分别进行标注。
16、对处于施工现场开展的焊接作业中, 那些焊件的焊缝, 要标注“现场焊缝”符号。该现场焊缝符号是那样的, 呈一个被涂黑的三角形旗号, 把这个置于引出线的转折处那儿。
17、在相互焊接的两个焊件里头, 当仅有一个焊件带有坡口的时候, 就像单面V形这种情况, 引出线的箭头所指向的乃是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

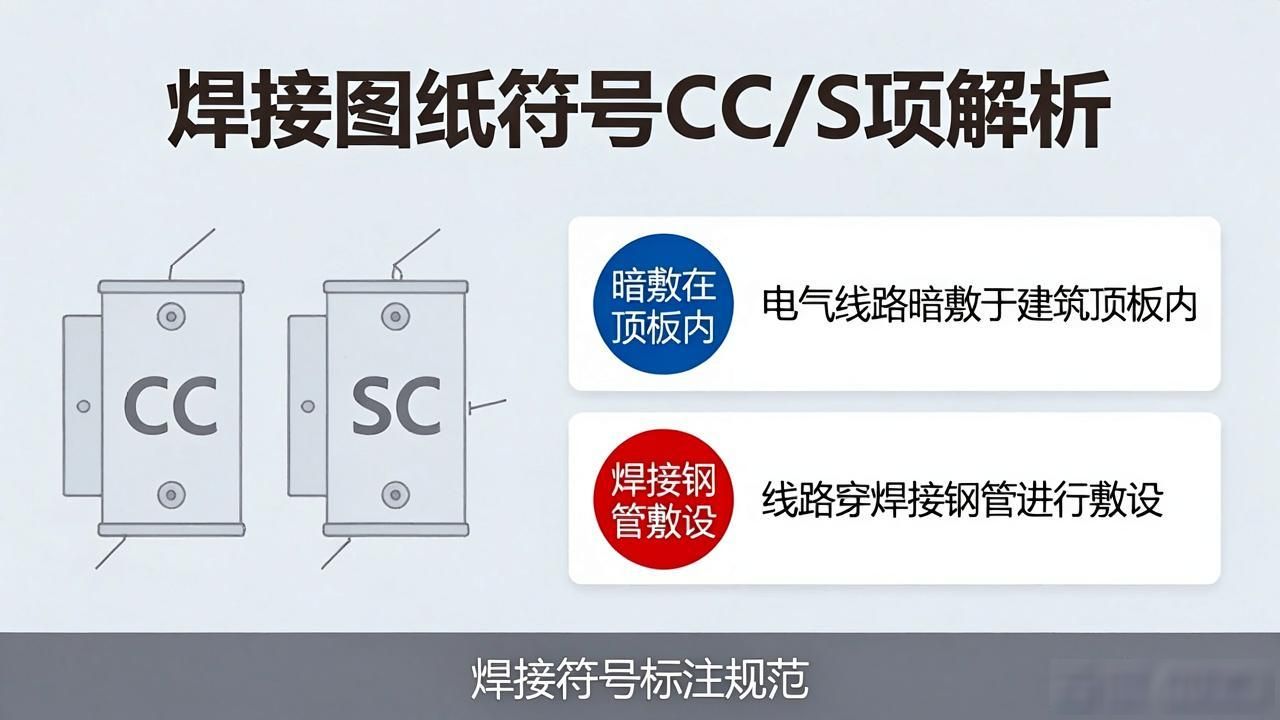

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
