大型储罐焊接工程比较常见，特别是大型储罐焊接要求比较严格，
现在, 随着经济不断拓展, 大型储罐在石油化工装置里属于不可或缺的设备当中的一个, 然而, 罐底焊接出现严重变形会致使储罐承载能力下降以及稳定性降低, 乃至让罐底底板无法使用。所以, 罐底是整个储罐关键的那一部分, 和整个储罐制作安装的成功或者失败相关联。
储罐容量呈现出不断增大的趋势, 当下, 库容达到上万立方米的储罐数量众多, 因为罐底容量增大, 所以中幅梁板条以及边缘板弓型拼接面积随之增大。储罐底板由多块条型中幅板与多块弓型边缘板连接而成, 此部分为整个储罐承受压力最大之处。它的焊接具有如下特征: 直径较大, 板材较薄, 构成储罐底部的钢板厚度与宽度差异明显, 结构刚度不足, 焊接缝数量众多, 焊接应力较大, 容易出现焊接变形, 且变形程度较大, 控制起来存在较大难度。
进而剖析焊接变形的内在机制以及各类影响要素, 把控其变动规律, 施行高效的降低变形举措, 管控罐底的焊接变形情况, 以保障储罐罐底的制作品质, 这属于整个储罐制作进程里的关键部分。
一、罐底板焊接变形形成的机理
1、焊接局部的、不均匀加热和构件的刚性约束
焊接过程, 乃是针对焊件开展局部、不均匀的加热进程, 焊接之际, 高温区域（焊缝以及焊缝的焊接侧）受热出现膨胀状况, 因受周边低温区域的刚性阻碍作用, 从而无法自由伸长, 进而产生热塑性变形, 冷却之时, 高温区域因热塑性变形致使产生的收缩量较大, 低温区域产生的收缩量较小, 这种不平衡的内部收缩致使底板产生凝缩应力以及凝缩变形。
2、金相组织的转变
进行焊接的时候, 处于高温区域的组织是从珠光体转变成奥氏体的。冷却之后, 奥氏体 又转变成为混合体, 像是珠光体加索氏体、索氏体加屈氏体之类的 , 甚至还转变为马氏体(就如同图2所展示的那样) , 并且焊接时的加热速度以及冷却速度都是比较快的 , 焊后的组织极其不均匀 , 所以 , 焊缝以及热影响区的硬度和脆性进而增大 , 延伸率和断面收缩率同样随之加大 , 给底板造成组织应力以及组织变形。
因凝缩变形与组织变形共同发挥作用, 致使底板出现纵向收缩变形, 以及横向收缩变形, 借助这两种变形引发底板的各类变形, 像收缩变形、角变形、弯曲变形、扭曲变形、波浪变形等, 然而罐底的焊接变形主要是收缩变形、角变形、波浪变形。
二、防止和减少罐底板变形的方法
防止罐底板变形多起来的法子如下, 在确保焊接得以实现的情形下, 尽可能去降低焊接线的能量大小, 减小焊接区域跟整体结构之间的温度差, 最大程度减少底板在焊接进程里的刚性约束, 提升构件的刚度程度, 控制组织发生相变, 尽量不去生成淬硬组织, 还要使得组织变得细化又均匀, 减少其中的焊接应力, 并且让应力分布得均匀。
三、罐底板变形的控制
1、制定合理的排版设计方案
(1)罐底板进行排版时, 其直径要按照设计图纸上的直径放大零点一五至百分之零点二, 目的是对焊缝的纵向以及横向焊接时出现的变形收缩量加以补偿。
(2)尽可能地挑选大规格版本的钢板, 因为焊缝的纵向收缩量跟焊缝长度呈现出成正比的关系, 而一旦采用了大规格的钢板, 那么罐底板的焊缝长度便会明显大量地减少, 与之对应的纵向收缩变形也就接着相应缩减, 与此同时可减少焊接时的工作量, 降低材料的消耗, 节省人力以及物力, 缩短工程所需要的工期, 进而提高效益哟。
(3)采用带垫板的对接焊缝, 或者采用Z形搭接焊缝, 这就如同在钢板的焊接位置增添了加强筋, 进而增强了底板的结构刚度, 使得抵抗失稳变形的能力得以加强, 让横向收缩变形以及角变形变小, 并且避免了因提高刚度而增加罐底板整体厚度, 从而造成施工成本的不必要浪费。
(4)在进行罐底板排版之际, 长焊缝应当顺着罐底中心线去对称排列, 弓形边缘板要以罐底的圆心作中心来对称布置, 如此这般能够相互抵消掉大部分的焊接变形, 并且还为防止变形工艺措施的有效管控创造出有利的条件。
2、制定合理的工艺
依照罐底板的变形规律, 制定出恰当合理的焊接工艺流程, 以此实现对底板变形的有效控制, 并以下简要介绍中幅板、边缘板、壁板与边缘板的大角焊缝以及中幅板与边缘板的对接缝等焊接工艺措施。
3、中幅板的焊接工艺措施

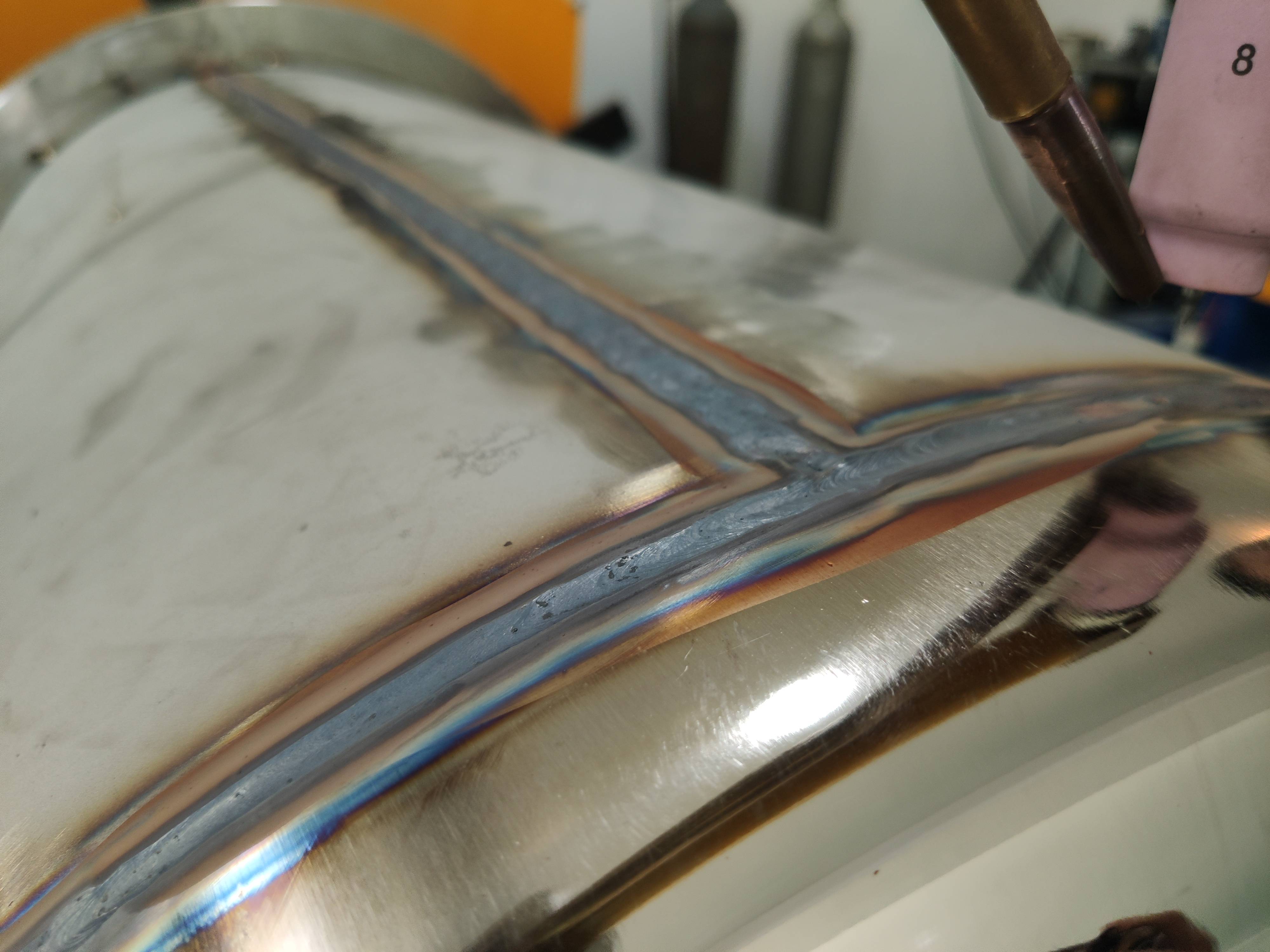

(1)进行中幅板焊接这个操作时, 首先要焊接短焊缝, 之后再进行长焊缝的焊接, 当焊接短焊焊缝之际, 需要将这两块钢板跟周围的所有固焊点去除之后才可以进行焊接, 在长焊缝焊接之时, 不能把所有的焊缝全部拼接好之后再去焊接, 而是采用拼一段焊接一段, 完成之后再拼一段这样的方式。先实施焊接短焊缝的操作, 让中幅板处于自由状态来开展短焊缝焊接, 自内而外焊接完毕后, 罐底板会演变成若干能够自由收缩、基本不存在应力的中幅长条, 接着把各条中幅长条自内而外焊接在一起, 这同样属于在没有约束的自由收缩状态下完成成型, 这样所引发的焊接波浪变形以及焊接应力均比较小；相反地, 先进行长缝焊接, 之后再焊接短缝, 必然会在焊接短缝的时候受到先前已经焊接好的长缝的限制, 进而使得焊接应力以及变形变得较大。
(2)中幅板的每条焊缝, 被均匀划分成2N段, 采用分期分批退焊的手法, 或者是间隔状跳跃式焊接流程, 实施对称形式的焊接作业。这样的焊接方式, 能够缩小焊接区域和结构整体之间的温度差异, 使之减少构件受热以及冷却不均的状况, 能够非常有效有力地消除应力, 并且减少变形情况的发生。在采用分期分批退焊方法的时候, 每一段的长度大约为200mm, 不适合设置得太长, 这是因为每段焊缝是首尾相互连接的, 前一段焊缝还没有完全冷却下来的时候, 后一段焊缝所产生的热量又对前一段进行补充, 从而给予前一段退火的机会, 以此来消除应力, 进而提升焊接的质量。
(3)中幅板实施焊接之际, 其方向应为从内朝着外、自中心向着四周开展, 如此一来, 能够保证, 让内部焊缝处出现的纵向变形, 以及横向变形, 不会遭受外部焊缝所产生的约束作用, 进而降低变形情况。与之形成相反情况时, 那么变形幅度就会比较大。
(4)任何一条焊缝, 均由两名焊工, 同时顺着焊缝中心线, 以对称方式进行施焊；整个罐底的长焊缝焊接作业, 按照底板横向中心线的情况对焊工予以对称布置, 并且同时、同速、对称地开展施焊, 就如同图1所呈现的那样；首先安排4名焊工, 于1位置处实施对称施焊, 当众多焊工之中, 每一名焊工焊接了大约2m长的焊缝之后, 接着另外邀请4名焊工, 至2位置上执行对称焊接；等处在2位置之际, 每名焊工都焊接了约2m长的焊缝以后, 再去邀请4名焊工, 在3位置进行对称施焊, 依此过程类推下去。鉴于先进行焊接所产生的焊接变形要大于后进行焊接所产生的焊接变形, 要是不对焊缝同时实施对称焊接, 那么就会引发偏心应力进而导致产生变形, 如此一来, 对称的变形便无法实现最大程度的抵消, 并且同时还不符合按照由内向外的顺序来进行焊接。
(5)中幅板需采用多层焊, 通常采用底层和面双层焊, 焊缝产生的收缩变形始终与焊缝的截面面积、线能量成正比例关系, 并且面层进行焊接时所发生的变形会受到底层焊缝的约束, 变形收缩程度小, 采用多层焊后, 其线能量较小, 应力以及变形相较于单层焊会更小。
(6)对焊缝两侧, 采用刚性固定法, 像加马、碾压这类方式来进行加固, 等待冷却之后再将其拆除, 以此增强焊缝的刚度, 进而减少焊缝的横向变形以及角变形, 然而却会增加焊接应力。
4、边缘板的焊接工艺措施
(1)边缘板焊接顺序如下, 首先是由外向内对外侧 300mm 长的径向焊缝展开焊接, 接着在底层壁板与边缘板的大角焊缝完成焊接之后, 转而由外向内焊接内侧剩余部分。外侧先进行焊接是为了满足工序要求, 避免大角焊缝底下的边缘板对接后致使无法开展焊接工作, 内侧部分后焊乃是为大角焊缝和边缘板的外侧焊缝所引发的变形预留一定的自由空间, 防止内侧板受到约束产生翘起进而出现变形以及消除应力。
(2)外侧小(6～8mm)、内侧大(8～12mm)的不等间隙并带有垫板的V形对接焊缝被用于边缘板。边缘板的面积是比较小的, 然而其焊接量却很大, 它属于应力以及收缩集中的部位, 在大角焊缝以及外侧边缘板的焊缝双重应力共同作用下, 致使内侧收缩量比外侧大, 所以内侧间隙大。
(3)边缘板的径向焊接, 由2N名焊工同时对称操作, 从外至内隔缝跳焊, 第一条焊缝第一层焊完后, 跳到第二条焊缝进行焊接, 而非在一条焊缝各层焊毕后再焊另一条, 同一条焊缝采用分段退焊的方式。
(4)拼接边缘板的对接焊缝时采用反变形法, 通过在垫板下安装楔铁的办法, 将反变形角控制在5°～8°的范围内, 若环境温度高且厚度大, 反变形角就小, 反之, 反变形角则大, 此方法目的在于补偿焊缝的角向收缩, 让焊接后的边缘板变得平整, 从而便于壁板与边缘板进行拼装。
5、壁板与边缘板的大角焊缝的工艺措施
存有大角焊缝之处, 乃是储罐受力情形最为不利的位置, 属于储罐最为薄弱的关键环节, 鉴于要确保强度, 因而采用双面多层的角缝工艺, 该焊缝的截面尺寸较大, 焊接收缩形成的变量颇为大, 为了能够减少变形需要运用如下这些办法施行。
(1)大角缝依照圆周平均划分成N个区域, 每个区域又平均分成M段, N名焊工同时朝着相同方向以对称方式进行焊接操作, 各区域里面的焊缝运用分段退焊法, 或者运用分段跳焊法来开展焊接工作。
(2)先是进行内侧环形角焊道的焊接, 接着是完成外侧环形角焊缝的焊接工作, 以此来避免边缘板外侧出现翘起的情况。
(3)于罐体的内部, 沿着圆周进行 N 等分, 其等分的间距是 1~2m, 在这些等分点之上, 采用 12#槽钢, 以与底板处形成成对的 45°夹角, 焊接在壁板跟边缘板相互之间, 让壁板和边缘板达成垂直刚性的固定状态, 对底板翘起变形予以限定, 进而减少大角焊缝出现的角变形。
(4)用于反变形的槽钢, 要等到大角焊缝冷却之后才去拆除, 并且, 在拆除之前还要使用大锤围绕着大角焊缝敲打一圈, 以此来释放收缩应力、消除变形。
6、中幅板与边缘板的对接缝的工艺措施
(1)底层壁板跟罐底边板的角焊缝被焊接完了之后, 接着去焊边缘板的内侧焊缝, 最终去焊边板与中板的连接缝, 底层壁板 和边板连接角焊缝的纵向收缩造成罐底周围边长给缩短了进而引发罐底边缘板径向收缩, 这个焊缝还是双面角焊缝, 焊接的截面大, 焊缝长, 焊接收缩变形大, 正常收缩量是5至15毫米, 为了让罐底边缘板能够自由收缩, 中幅板不受约束, 必须依照上述方法进行施焊, 有效地控制住了焊接应力以及焊接的波浪变形, 这是底板施工里非常重要的一个环节。
(2)中幅板跟边缘板的对接运用带垫板V 型对接焊, 运用较大的对口间隙, 如此借助较大的焊接收缩力去增添边缘板对中幅板的拉伸作用, 能切实地平衡中幅板的焊接收缩力, 让不利因素转变为有利因素。
(3)中幅板跟边缘板相接之缝依凭圆周均分成N个区域, N位焊工沿着同一方向形成对称开展焊接操作, 并且各个地带之内的焊缝运用分段往后退着施焊之意法或者分段跳跃开来而试的施焊方式来进行焊接。
(4)对接缝焊接中幅板和边缘板之前, 应当去除原来有的固焊点以及壁板和边缘板的刚性支撑, 切除多余的中幅板, 以此让中幅板和边缘板能够自由收缩。
7、其它的焊接工艺措施
(1)选用 CO2 气体保护焊去替代手工电弧焊, 其坡口角度较小, 焊缝载面尺寸不大, 焊速较快, 焊缝线能量较小, 焊接受热面较小, 致使变形和应力也相应有减小的情况, 与此同时能够提高工效, 还可缩短工期。
(2)处于确保焊接质量的前提状况下, 尽可能去采用较为低些的焊接电流, 相对小些的坡口间隙以及角度, 速度较快的焊接速度。对焊接截面积予以减少, 将焊接线能量予以降低, 借此减少变形以及应力。
(3)焊接之后, 采用那种缓慢的冷却速度之后, 会使得组织变得较为均匀, 并且还能得到细化, 这个时候, 焊缝以及热影响区就会产生较多的、塑性和韧性都相对较好的组织, 进而减少淬硬组织, 降低脆性, 提高焊缝的机械性能, 与此同时, 也能够减少焊接应力以及变形。
(4)施工环境的温度得是高的状态, 不适合在低温的情形下进行操作, 如此一来, 在组对阶段以及焊接的时候构件之间的温差较小, 其冷却的速度较为缓慢, 变形程度以及应力同样是小的。
(5)所有从事焊接工作的人员都得持有相关证书才能上岗工作。在处于同一种焊接工艺以及施工条件的情形下, 其进行焊接操作时的速度应当大体上相近, 以此达成以相同速度进行焊接作业的目的。
四、焊接变形的矫正
即使采取设计以及工艺方面的预防举措能够降低焊接变形, 然而焊接变形是无法避免的情形, 为了以更高效的方式控制焊接变形, 于焊接之后可运用机械矫正法以及火焰矫正法来加以矫正。
1、机械矫正法
机械矫正法控制罐底变形的原理是, 借助外力让受力部位产生冷塑性拉伸变形, 把尺寸较短的部位予以伸展, 使其与尺寸较长的部位相适配, 进而恢复到所要求的形状。罐底机械矫正的方法主要包含沿着焊缝及其热影响区锻打的锤击法, 锤击方向是由外向内, 锤击点从外到内逐渐减少, 如此利于伸长, 相反, 伸长就会受阻碍, 底板越遭受锤击其变形越发大。不过在施工时要留意防止冷脆而致使焊缝断裂。
2、火焰矫正法
火焰矫正法针对罐底实施不均匀加热, 进而产生热塑性压缩变形, 促使受热的部位冷却之时收缩, 借此来抵消焊接变形。罐底火焰矫正方法包含看点状加热法 和线状加热法, 加热的顺序要从内往外 , 加热量需要逐步下降, 这样做利于收缩 , 并且契合外圈收缩量小而内圈收缩量大的机理 ；加热温度要控制在相变温度之上30℃至50℃ , 以此让收缩量达到最大 , 然而过高的温度会致使钢材组织晶粒粗大 , 产生较大的残余应力 , 大幅降低底板的力学性能以及承载能力。
五、结论
经实践证实, 把握储罐罐底的焊接变形情况以及防止变形的原理, 拟定出合理的设计计划, 采用合理的焊接工艺手段, 在焊件完成后运用正确的矫正方式, 能够有效地管控大型储罐罐底的焊接变形状况, 保证储罐制作品质, 与此同时节省人力与物力, 提升效益。
