当号超过矫正机负荷能力之时, 当构件形式不适于采用机械校正之时, 采用火焰矫正。
(1)构件由钢材制成, 钢材受热会以12×103(℃)的线影胀率向四周各个方向伸长, 它受热时, 因周边受热处其它物体的限制, 便受到了压缩, 冷却的时候长度会比原来有所减小, 所以收缩后的长度相较于未受热时缩短了, 这种特性为火焰矫正创造了可能, 运用火焰矫正时, 在恰当位置对构件实施火焰加热, 构件冷却时就会产生很大的冷缩应力, 达成矫正变形的目的。
(2)常用于火焰矫正的方法以及温度的控制, 火焰矫正常用的加热方法有三种, 它们分别是点状加热、线状加热以及三角形加热。点状加热依据结构特点以及变形状况, 能够加热一点亦或是数点。在进行线状加热时, 火焰需要沿直线行进亦或是同时在宽度方面作出横向摆动, 其宽度大致为钢材厚度的0.5到2倍, 这很多时候被应用于变形量比较大或者刚性比较大的结构当中。三角形加热所产生的收缩量比较大, 常常被用来矫正厚度比较大、刚性比较强的构件的弯曲变形态势。点状加热矫正的实例及示意图, 是图1, 存在着, 线状加热矫正的实例及示意图, 是图2, 还有, 三角形加热矫正的实例及示意图, 是图3。
低碳钢的热矫正加热温度通常是600至900℃, 普通低合金钢的热矫正加热温度一般也是600到900℃, 800至900℃属于热塑性变形的理想范畴之列, 然而温度不能超过900℃, 要是加热温度再高些, 便会致使钢材内部组织出现变化、改变晶粒长大情况致使材质变差出现问题。低碳钢具有良好塑性, 当收缩应力超过屈服点的时候随即就会产生变形进而引发应力重分配, 不会产生较大问题。但是中碳钢却会因为变形而产生裂纹, 所以中碳钢通常不采用火焰矫正这种方式。普通低合金结构钢在经过加热矫正之后要呈现缓慢冷却状态。
(3)用于火焰矫正的工具, 具备火焰娇正功效的烤枪所拥有的技术, 这种烤枪能够通过加长混合管的方式来对劳动条件予以改善。
K – 73H自动线状加热机, 主要用于焊接后修整钢板的各类变形, 还用于钢板的弯曲加工。自动线状加热机与以往手头作业相较, 更可获得均匀的加工特性，大幅缩减了工作时长短。
(4)能够产生三种火焰的最高温度, 射吸式焊矩得以利用氧与乙炔混合气体点燃之后燃烧从而产生火焰, 调节氧和乙炔的混合比例, 能够获取三种具备不同性质的火焰, 此三种火焰氧以及乙炔体积比还有可达最高温度可见（表一）。
乙炔没有完全燃烧从而形成碳化焰, 它很容易致使钢材碳化, 尤其是对于处于熔化状态的钢材而言, 有着加入碳质的作用, 对这种火焰处于正常状态时, 应当尽可能地去避免采用。
矫正变形较大部位时, 对加热予以要求 , 要求加热深度大于5mm , 因加热深度大于5mm , 所以需要较慢的加热速度 , 鉴于需较慢的加热速度 , 那么此时用中心焰来矫正较为适当。
要对变形较小的部位进行矫正, 这要求加热深度小于5mm, 如此便需要较快的加热速度, 在这种情况下要用氧化焰来进行矫正。
(5)火焰矫正加热时的状态, 会对矫正而言的效果产生影响, 其中火焰矫正的关键之处在于, 火焰对钢材开展局部加热之后, 钢材所呈现出的变形规律。影响火焰矫正效果的因素主要存在火焰加热位置、加热形态之中的加热位置的确定, 应当挑选或选择在钢材弯曲之处, 其纤维需要缩短的部分位置, 一般来讲在弯曲位置向外凸的状况、其宽度、长度、大小、包括温度等等。
受热面积, 涵盖加热线宽度、点的直径、三角形面积尺寸等, 与矫正变形能力有显著影响。侧向加热可使弯曲趋于变直。相同厚度钢板, 加热线越宽, 弯曲量越大。通常而言, 加热线宽度与弯曲量成正比。加热线宽度约为板厚的0.5至2倍。
火焰矫正所允许范围那种温度之内的钢材加热温度, 对于烯正所拥有的变形能力, 通常来讲。
温度越高, 那矫正变形的能力也就越大。针对于直径为100mm的圆钢, 在其正中部位进行不同温度的加热, 加热之后的温度, 以及冷却之后的圆钢, 加热温度同矫正变形能力成的是正比的关系。
加热深度, 是火焰矫正控制效果的一个关键部分。针对10mm厚的钢板, 于中间位置给20mm宽度进行直线加热, 加热温度为70℃。在给予不同加热深度后, 钢板在不同加热深度情形下, 和弯曲量呈现曲线关系。加热深度通常控制在钢材厚度的4%以下, 要是采用三角形加热方式, 那么是构件宽度的44%左右, 加热深度一般很难测量, 大多靠经验来判断。
要是一次加热没能达成矫正成效, 那就得进行第二次加热, 此次加热温度应当比前一次稍微高些, 不然也不会有效果。热矫正的加温次数跟升温是成正比例关系的, 每重复一回都必须提升一回温度才会有所得, 可是钢材温度超过900℃以后, 材料性能进而变脆, 对使用性能造成影响, 因而, 同一部位加热矫正不能超过两次。
热矫正过后的冷却方式同样是相当重要的, 比如说在空气中匀速地进行缓慢的冷却, 如此一来被加热区域处的钢材的韧性基本上不会出现下降的情况, 然而要是采用浇水的方式进行骤然冷却, 那么被加热区域就会具备明显的脆化现象。所以说, 热矫正之后应当进行缓慢冷却, 绝对不可以使用水进行骤冷。
(6)火焰矫正有着专门技艺规程, 开展火焰的矫正操作之时, 一定要遵循特定工艺规程从事操作, 如此这般才能按工艺规程进行运转。
进行矫前准备工作, 查看氧的情形, 检查乙炔的状况, 考究工具的情况, 审视设备的情形, 从中挑选出适宜的焊矩, 选择恰当的焊嘴。
②知晓矫正件的材料质地, 以及其具有的塑性、结构特征、刚性, 还有技术条件和装配关联等情况, 以此找出导致变形的缘由。
③通过目测, 或者借助直尺、粉线等工具来测量变形尺寸, 以此确定变形大小, 进而分析变形的类别。
④要去确定加热的位置, 以及确定加热的顺序, 思维中得考虑是不是需要去加外力, 通常来讲, 首先要矫正刚性比较大的那个方向, 还有变形比较大的那些部位。
先要确定加热范围, 再去确定加热温度, 还要确定深度。一般来说, 对于那种形变较大的大工件, 它的加热温度处于600至800℃；而焊接件矫正时的加热温度是700至800℃。
⑥实施对矫正质量的核查行为, 针对那些没能达成质量规定标准的范畴展开再度的火焰矫正操作。对于矫正量超出标准的情况要在相反方向开展火焰矫正动作, 一直到契合技术规定要求。
⑦一般的物品经过纠正后用不着去做退火处置, 但其要是属于有着专门技术规定的被纠正的物件, 那就需要去做退火处置, 目标是把纠正形成的应力给消除掉。焊接而成的物件, 其退火时所需的温度一般是650℃。
(7)火焰矫正实例。
1)一钢板弯曲情况如（图4）所示,试用火焰矫正。
方法1: 对3个三角形进行集中加热, 加热的范围需要抵达铜板宽度的中心, 每一处的边缘位置去选取。
宽度为60mm, 加热温度设定为9O℃, 冷却之后用以观察, 要是存在不足情况, 于两间距的中间位置再度加热2处, 按照残余变形量的大小对加热区的宽度予以调节。
方法2: 在中间三到四米的长度范围里边, 去均匀加热它那凸出的边缘, 烤枪按照螺旋形的走向来运作, 宽度大概是三十毫米, 见到就离开。在这个时候, 因为受热的面积比较小, 冷却得比较快, 很快就能够见到矫正的效果。然而, 由于钢板容易产生平面外的挠曲, 最好在反面同样烤一次。

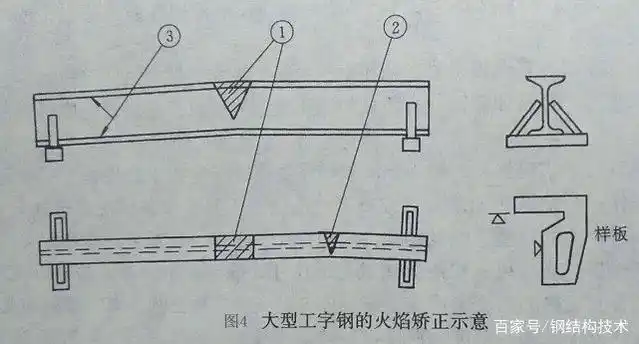

2)有一根大型工字钢60d, 它的长度是6m, 要采用火焰矫正的方式, 矫正其上下方向、左右方向呈现的弯曲情况, 还要矫正上下翼缘与腹板并不垂直的状况。
矫正的办法是, 先把两端架起来, 对①处进行烘烤, 以此来矫正它上下的弯曲状况, 这个时候至少需要用到两支烤枪, 从而让整个。
将垂直（参照图5）的阴影部分全都加热到700℃以上, 冷却之后查看其变形是不是达到要求, 要是达不到要求, 那就再烤一回。等达到要求后再烤②处, 用来矫正其水平的弯曲情况。等水平和垂直弯曲矫正完了, 才可以烤③处, 以此矫正其翼板不垂直于腹板, 办法是见到红色就往前移动, 烤完整个长度（或者局部）, 冷却后观察, 并且用样板进行检查, 间隙不超过规定就行。

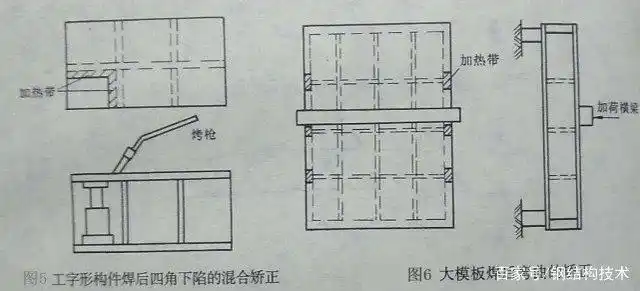

3)工字形构件焊后四角下陷的混合矫正(图6)。
4)大模板焊后弯曲的矫正(图7)

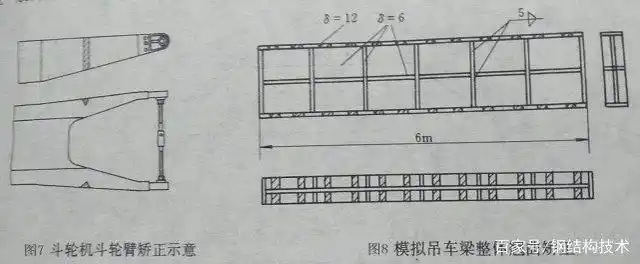

5)斗轮机进行斗轮臂矫正的操作（参考图7）, 焊接之后, 右端出现向内收缩的情况, 收缩幅度大约为30mm, 采用左右旋丝杠将其顶出。
以后,在影线部分烤红,冷却后即达到要求。
6)针对模拟吊车梁焊后出现失稳、整体翘曲这一状况进行矫正（图8）, 焊后整个翘曲程度已逾80mm。对其原因展开分析, 乃是腹板厚度较薄, 焊缝数量较多, 相对而言翼缘板的收缩量较少, 所以进而产生较大内应力。
矫正的方式是把梁放置成水平状, 把上翼缘以及下翼缘的影线部分烧成红色, 等到冷却之后, 内应力就会降低从而变得平整。
