钢结构校正规范

热矫正工艺规范

1．目標是, 經由對產品矯正過程的控制, 以及對產品損傷修補過程的控制, 從而確保產品加工質量符合要求。2. 範圍此程序適用於鋼結構產品矯正過程的控制, 以及損傷修補過程的控制。

3．职责方面, 首先, 生技部要负责去编制矫正工艺方法以及修补方法, 其次, 质管部得负责矫正过程质量检验以及监督, 最后, 生产班组需负责矫正工艺的实施以及质量控制。

4．参考程序文件

4.1业主文件及图纸

4.2施工过程控制程序

4.3不合格品控制程序

4.-20XX《钢结构工程施工质量验收规范》

5．程序

5.1矫正分为机械矫正和火焰矫正两种方法。

5.1.1机械校正

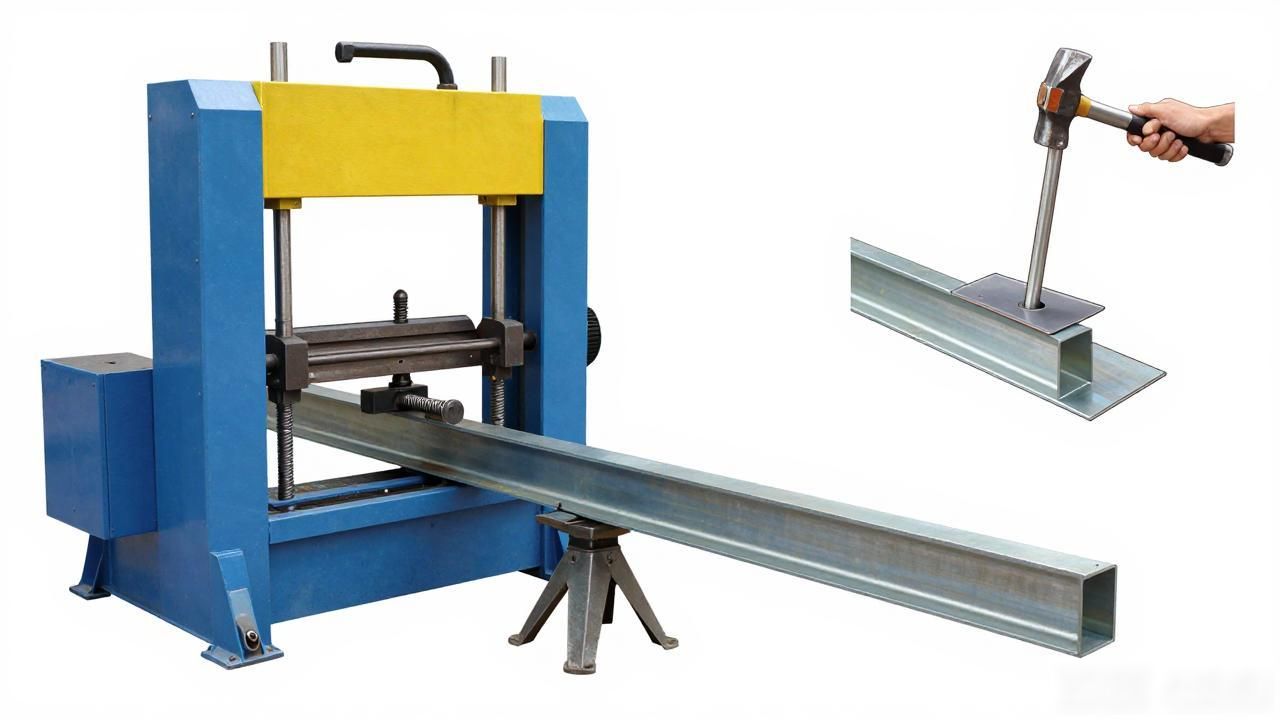

5.在这其中, 1.1.1机械矫正所采用的方式有矫正机、压力机、千斤顶以及自制螺旋丝杠等办法, 同时, 也能够采取锤击的方式, 然而, 在进行矫正的时候, 绝对不可以直接进行锤击, 并且, 相应地要有垫板一类的保护方式:

5.进行1.1.2机械矫正之前, 要将构件上的所有杂物清扫得干干净净, 并且把和压辊接触的焊缝焊点修磨得平平整整。

5.1.1.3 碳素结构钢, 于环境温度低于零下十六摄氏度时, 不行, 低合金结构钢, 于环境温度低于零下十二摄氏度时, 不。

应进行冷矫正和冷弯曲。

5.1.1.4焊接H型钢机械校正法, 关键在于矫正翼缘板角变形, 于专用翼缘矫正机上借助机械力反复强制性校正, 直至角变形量达标准。翼缘板厚度逾30mm时, 一般需往返多次校正, 每次校正量1至2mm。机械校正时, 依据构件实际变形情况还可采用压力机直接校正。

5.1.2.1进行火焰矫正的时候, 一般会见到氧气以及乙炔或者丙烷气体。工具一般会看到矫正专用的等压式焊炬。

5.1.2.2针对变形热矫正大多采用中性至氧化焰, 也就是氧气与乙炔体积比为: L等于1.1至1.4 , 要是想让钢材产生均匀收缩从而实现矫正变形目的, 通常能够用L等于1.1至1.2的中性焰；要是想通过钢材沿厚度方向温度分布不均而产生不均匀收缩来达成矫正变形目的时, 可用L等于1.3至1.4的氧化焰较快地加热钢材表面；中性焰适宜矫正10至30毫米厚的钢板, 对于10毫米以下的钢板则需要采用氧化焰。

5.一, 二, 三, 针对于厚度超出三十毫米的钢板而言, 采用碳化焰, 缓慢地进行加热, 借此方便能够逐步将钢板“烤透”, 防止钢板表面温度处于很高状态, 但内部温度却相对较低这种现象出现。

5.火焰加热矫正 1.2.4 低碳钢以及低合金钢时, 加热温度不得超过 90Oc, 低合金钢火焰加热矫正后需自然冷却, 矫正温度应恰当, 要竭力不让钢材受不利影响, 且要尽力提高矫正变形效率。

进行低碳钢热矫正操作时, 加热的温度应当是不高于780℃, 对于运用低合金钢实施热矫正的情况, 其温度要控制在720℃左右。

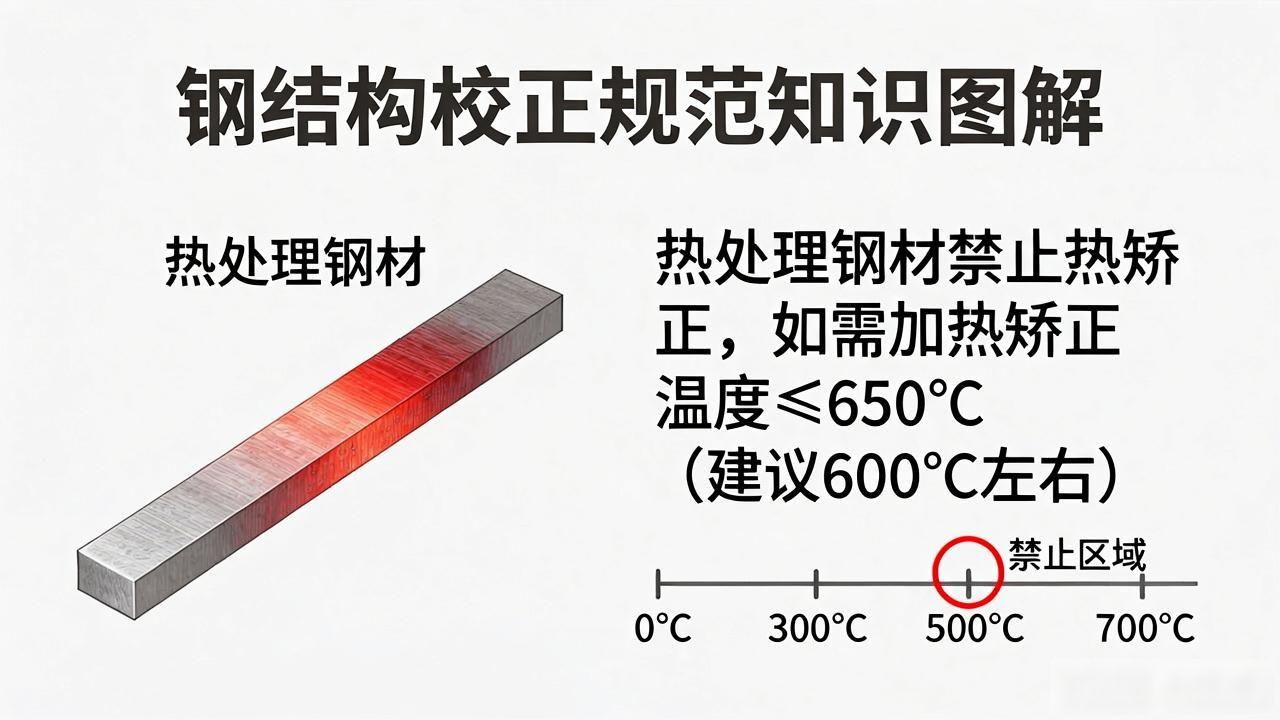

③针对经过热处理的钢材, 标准上不允许进行热矫正, 这是由于加热矫正后会失去热处理的作用, 要是必须进行加热矫正, 那么温度需控制在600摄氏度左右, 最高不能超过650摄氏度。

5.就构件来讲, 其因如此这般的变形状况, 火焰矫正才得以据此确定加热的方位以及加热的先后层级。火焰矫正期间, 如果加热的温度太高那实在不可取, 过高的温度会致使金属变得脆弱, 进而影响到其原本具备的冲击韧性。加热的温度应当把控在900℃之下, 最低的温度能够达到300℃左右。

5.对于热矫正的高温而言, 必须要实施严格管控, 除了借助颜色予以分辨以外, 矫正人员务必得采用红外线测温仪来展开监测, 质管部的质检员应当不定时地针对现场矫正温度开展监督检验。

钢材表面颜色及对应温度：

温度（℃)               颜色

550~580                樱红色

580~650                 淡樱红色

650~730                  亮樱红色

这段数值范围是从730到770 , 颜色是桔黄色。

770~800                  深褐红色

800~830                  褐红色

830至900这个区间, 呈现出的是暗的如同樱花一般的那种红色。

在900至1050的范围区间内, 呈现出的是深樱红色。

对于热矫正而言, 同一部位实施加热矫正般情况下不会超过2次, 要加热至适宜之温度。

5.1.2.7热矫正方法：

热矫正方法有点状加热、线状加热、三角加热

a ．点状加热

借助加热圆点收缩, 以此来实现矫正变形目的, 这是关键所在, 一般会出现在矫正板料凹凸变形时,还常见于矫正折皱变形情形, 同样也用于矫正圆管弯曲变形。

b ．线状加热

基础形式有种, 分别是直线加热, 环形线加热, 曲线加热, 这三种属于线状加热。线状加热氧被大量使用。

化焰致使钢板在厚度方向上温度分布变得不均匀, 当横向收缩之际, 构件会产生角变形, 借此达成矫正原本角变形的目标。线状加热的宽度不适合太大, 通常选取板厚0.5至2倍左右, 加热钢板的深度为板厚的1/2至2/3。这种加热方法主要用于矫正角变形, 也被用于弯曲变形矫正, 还能用于畸变形矫正, 同时也可用于扭曲变形矫正。加热线所在处的钢材, 于冷却进程当中, 它的横向收缩比纵向收缩要大, 进而也能够使用中性焰慢慢地加热钢材, 让加热的深度尽最大限度地增大, 借助钢材横向的均匀收缩来矫正变形, 加热带的宽度越宽, 横向的伸缩也就越大, 然而为了保证矫正的综合质量, 针对中等厚度的钢板而言, 一般情况下不要超过15mm。
