火焰矫正的规范改

1、管子校正工艺及其相关技术要求如下, 其一为撑直环节, 因管子在经历堆放、吊运以及焊接这些操作过程中会产生弯曲变形这种情况, 故而需要开展撑直工作, 通常采用的是冷撑方式, 具体操作是运用液压撑直机去撑单支管,像蛇形管中的 42 管径也能够使用同样的方法借由手工撑直耙来进行撑直操作, 对于不同管径的管子而言, 撑直之后的直线度标准为, 每 M 长度范围之内应当是 2.5mm, 而全长 L 范围里面相应的标准是 5mm, 并且在整个撑直操作的过程当中必须精心留意不能对管子造成压伤情况。撑直工序的安排情况是这样的: 其一, 要是原材料存在弯曲的状况, 那就必然得在进行下料操作之前, 要先把它撑直了之后才能下料；其二, 要是弯管的直段部分出现弯曲, 在开展对样或者装配工作之前, 必定要将其撑直；其三, 若是单支出厂管上面焊接着其他零件且处于弯曲状态, 在泵水之前一定要把它撑直；其四, 对于不进行装、焊操作的直管上面有弯曲的情况, 在油漆之前肯定要撑直。其五, 要是管子的对接焊头之处折弯超出了公差范围, 在通球前去撑直（撑直通球探伤）。二、关于对样以及校正: 管子的外形和样台上所画的放样线。

2、对于间的偏移规定是这样的（针对样检查）, 首先是蛇形管, 单根蛇形管管端偏移为b, 若管端直段长度L端满足400mm时, b为2mm, 若L端不满足400mm时, b为0.005L端, 管端直段长度为L端加上4mm、减去2mm, 多根套排蛇形管, 必须在单根蛇形管对样以及校正合格之后, 才能够进行套排, 套排中各管间的间隙是1mm, 其次是需与锅筒或集箱连接的管子, 管端偏移b为3mm, 管端直段长度为L端加上3mm、减去3mm, 管子的中间管段偏移c为5mm。平面弯管, 管的直径是89, 其平面度（也就是不平度）为a6mm , 尤其要确保接口处位置利于安装。当管子外形和放样出现的偏移超出上述所规定的范围时 , 除掉图纸标记不能用火校的情况之外 , 对于1m1.6厚壁管 , 一般会采用火焰加热以及人工以均匀速度搬动通过长缩短伸的做法使其符合要求。

3、首先, 针对铬钼钢管来做火焰校正这个操作, 其次, 加热的温度是不可以超过回火温度的, 然后, 这个过程还必须要有检查员进行监控。对对各种常用管材而言, 校正温度必须要严格把控在如下这些范围之内: 将碳钢管的校正温度控制在950, 然后呢, SA标号的管子热校之后得马上即用保温材料去覆盖加以保护使其冷却直至室温, 并且要在24小时之内把回火热处理给完成, 同时这种材料经过热处理之后是禁止校正的。再就是, 有着（钢102）标号的管材校正温度范围是760到930。对于烘烤部位的弯头, 其起、止线亦或是人们俗称的尺线, 在弯头的左右, 大概20mm 的那些范围内, 要在尽可能短的时间里把这个部位加热到许可温度。针对那个受拉伸一侧的温度要稍微高一点, 受到压缩一侧的温度则要稍微低一点, 不然的话就很容易出现鼓包或者起邹这种情况。钢材。

4、表面颜色以及其对应的温度, 颜色温度, 薄褐色对应500, 橘黄色对应900, 赤褐色对应600, 淡橘色对应950, 暗赤色对应650, 黄色对应1000, 暗樱红对应700, 淡黄色对应1100, 樱红色对应750, 白微黄对应1200, 淡撄红对应800, 亮白对应1300, 橘黄微红对应850, 加热火焰, 氧与丙烷燃烧比, 氧与丙烷燃烧比指的是混合气体内氧气体积与丙烷体积的比值a, 依据a的大小, 将氧丙烷焰分成三种, a = 11.2称中性焰, a1.2称氧化焰, a1为碳化焰。对于厚度处于 10mm 以下的钢板, 采用氧化焰, 若要使钢材能均匀收缩, 一般那就可以采用中性焰, 而实际上中性焰适合矫正具备相应厚度的钢板, 对于厚度大于 30mm 以上的钢板, 采用碳化焰缓慢加热, 目的是能够烤透钢板, 避免出现钢材表面温度较高, 并且内部温度竟比较低这种状况。

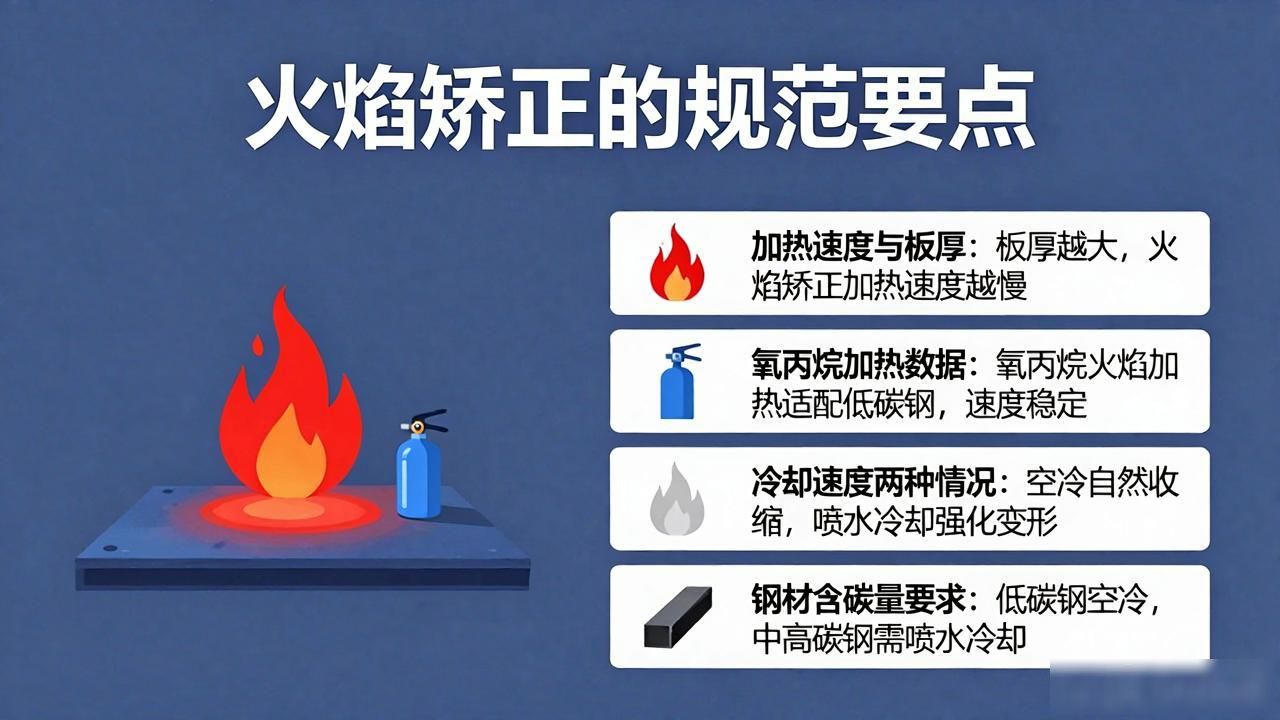

5、 火焰矫正存在加热速度, 以及冷却速度, 火焰矫正的加热速度与板厚有关系, 板厚/mm时的加热速度 (mm/s), 气体种类有氧丙烷, 其加热速度为7、9、5、7、4, 冷却速度方面, 火焰矫正的冷却速度有两种情况, 一种是空冷, 这种情况近似于热处理正火, 二是喷水冷却, 这近似于淬火热处理, 含碳量大于0.25%的钢或合金钢, 若加热超过723以上的时候, 必须按照空冷方式来冷却, 以上过程均存在相关技术事项。2进行喷水冷却, 水冷被用于低温矫正以及中温矫正, 对于含碳量小于0.25%的低碳钢而言, 其高温矫正也能够采用喷水冷却。对于含碳量大于0.25%的碳素钢以及低合金高碳钢来讲, 中温加热和高温加热不可以采用喷水冷却。火焰能率以及烤嘴角度中的火焰能率, 火焰能率是依据每小时。

6、丙烷的消耗量会借助（L/h）去加以确定, 然而气体消耗量得依据烤嘴的大小来定下。故而一般而言烤嘴大小意味着火焰能率大小。唯有适度的火焰能率, 方可提供充足热量把构件烤透, 并达成火焰矫正的目标。烤嘴角度, 也就是烤嘴跟构件的夹角被称作烤嘴角度, 烤嘴倾斜角度的大小跟火焰的利用率存在直接关联。烤嘴与加热构件呈90°也就是垂直时, 火焰利用率高。通常火焰矫正的角度a是80°90°, 不过有时会发觉加热未透板件存有翘曲变形现象, 为降低温度能够把a角减小。二、由某种特定的加热方法构成的火焰矫正, 其中包含圆点加热法, 圆点进行加热时所涉及的面积, 和板厚与加热圆点直径存在关联, 板材有其自身直径, 加热点亦自存在直径, 比如直径呈现为55、46、4等圆点。

7、可用于构件板面波浪变形也就是不平度矫正以及构件弯曲变形矫正所用的方法是加热法 圆点加热用于构件板面波浪变形的矫正之法情况一, 是锤击矫正法, 就是把凸起的地方和凹陷的部位顶起来或者将焊鼻子揪使其成为凸起状况 例如在此图展示这么做。火焰用来加热圆点, 趁着是热的时候锤击压平 板件出于那种变形凸起状态时, 加热圆点各个相互间的间距为何。加热圆点按照要求的顺序来进行 先是矫正凸起的地段, 随后矫正顶起或者揪起的凹下去的地方。当加热圆点达到相应温度时, 趁着热度使用大锤在加热圆点四周锤击直到平了为止, 并且同时用水喷水达到冷却。注意, 锤击矫正法是适用于修理那种构件板面质量要求并非很高的结构的, 这种方法会致使板面容易留下疤痕, 且表面呈现坑凹不平的状况。2）板面调平定位矫正法的具体操作情形如下: 按照构件波浪变形的技术要求, 采取使用平尺进行测量的方式来划出让人知晓的矫正范围；在矫正区那里划分出行格图以及。

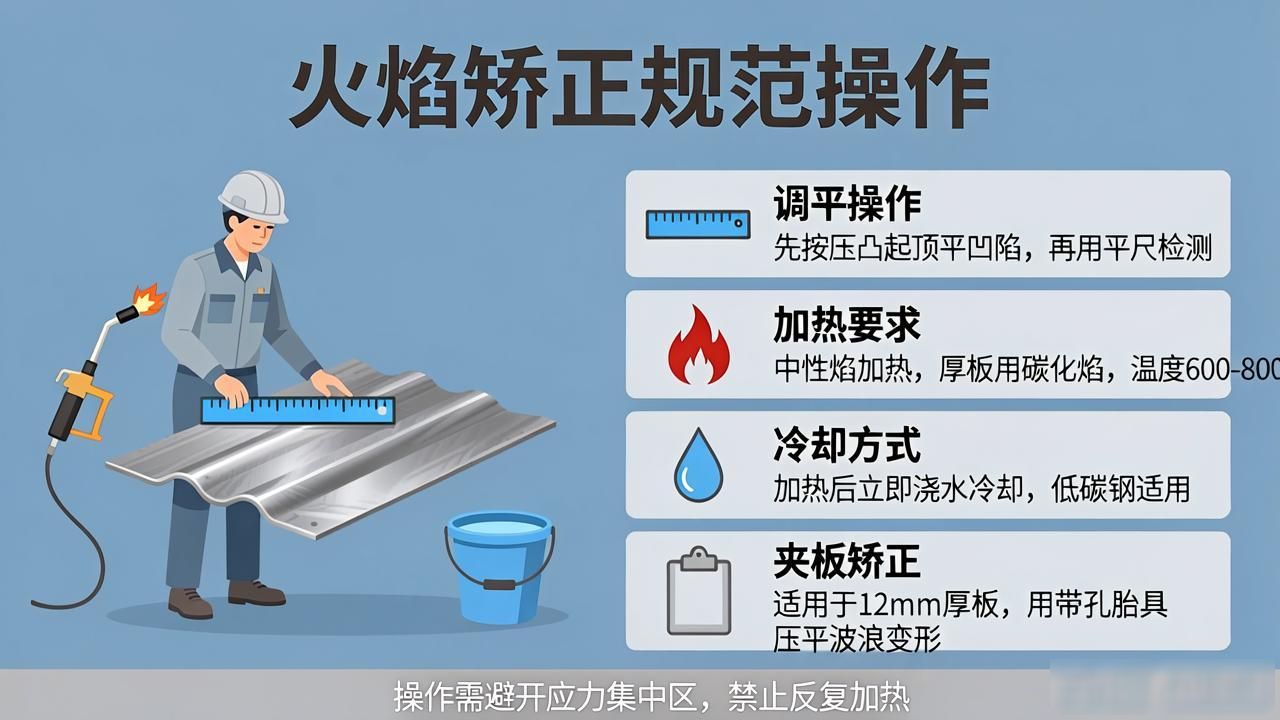

8、实施对加热圆点面积的操作, 在火焰加热之前, 要针对凸凹之处施加外力以调整平滑实现调平的效果, 具体是以将凸起的部位按压至平整, 把凹下的部分顶成平面, 之后借助平尺检测, 在确保调平有效之后, 才能够依照所划出的圆点进行火焰加热, 对于调平之处采用中性火焰, 而针对厚板则应用碳化焰进行加热的时候, 温度达到要求, 紧接着就要马上进行浇水冷却, 3) 夹板矫正之方法适用于厚度为12mm的板, 其具体方法乃使用带有孔洞且具有足够强度的平板制作胎具, 像是带有孔洞的烤板座, 把带有波浪形变形迹象的板件放置在平台之上, 通过加以按压来使波浪形变形得以平展, 或者运用烤板夹胎将板件的波浪形变形夹至平整。接着对于胎具上的孔, 采用火焰加热, 之后进行喷水冷却, 以此将板件的波浪变形矫正变平, 这是线状加热法。线状加热操作方法, 线状加热涵盖直线加热、环形加热以及曲线加热。直线加热是火焰在构件上沿着直线进行加热的火焰矫正方式。其加热宽度较为狭窄, 加热速度相对较快, 适用于加热尺寸小于厚度为10mm往下厚度厚比其还要小些的。

9、钢板结构件, 环形加热适用于中厚板加热, 中厚板厚度大于10mm, 加热宽度不得超过40mm, 曲线加热适用于厚板火焰矫正加热, 线状加热矫正构件弯曲变形加热应烤透, 火焰矫正角变形, 线状加热用于矫正构件的角变形和翘曲变形, 包括焊接工字钢上下盖板角变形修复以及构件焊有格形板角变形的矫正。格形板角处的变形进行矫正, 两板对接时焊缝所产生角变形的矫正步骤如下, 2）去矫正板件出现的波浪变形, 对于因焊接有格板从而形成的波浪变形来说 , 可采取短线加热的方式, 其加热线跟骨架的夹角是35°至45°, 通过短线加热去矫正板件浪形变形有三角形加热法, 三角形加热法有着三角形加热法操作方法, 包含三种形式, 分别为直线加热 , 其环形要依照加热状态去连接各个加热线相互交接成环形进而形成加热面积所构成环形加热, 还有形成曲线状沿着焊件宽度方向依次排列进而围成加热面积的曲线加热排列形成加热面积情况, 三角形加热对构件进行加热时要加热透彻且均匀, 不然容易引发翘曲变形现象, 利用火焰加热时要依据板厚情况, 去挑选相应的合适于此种板厚的火焰矫正基本参数去进行操作。
